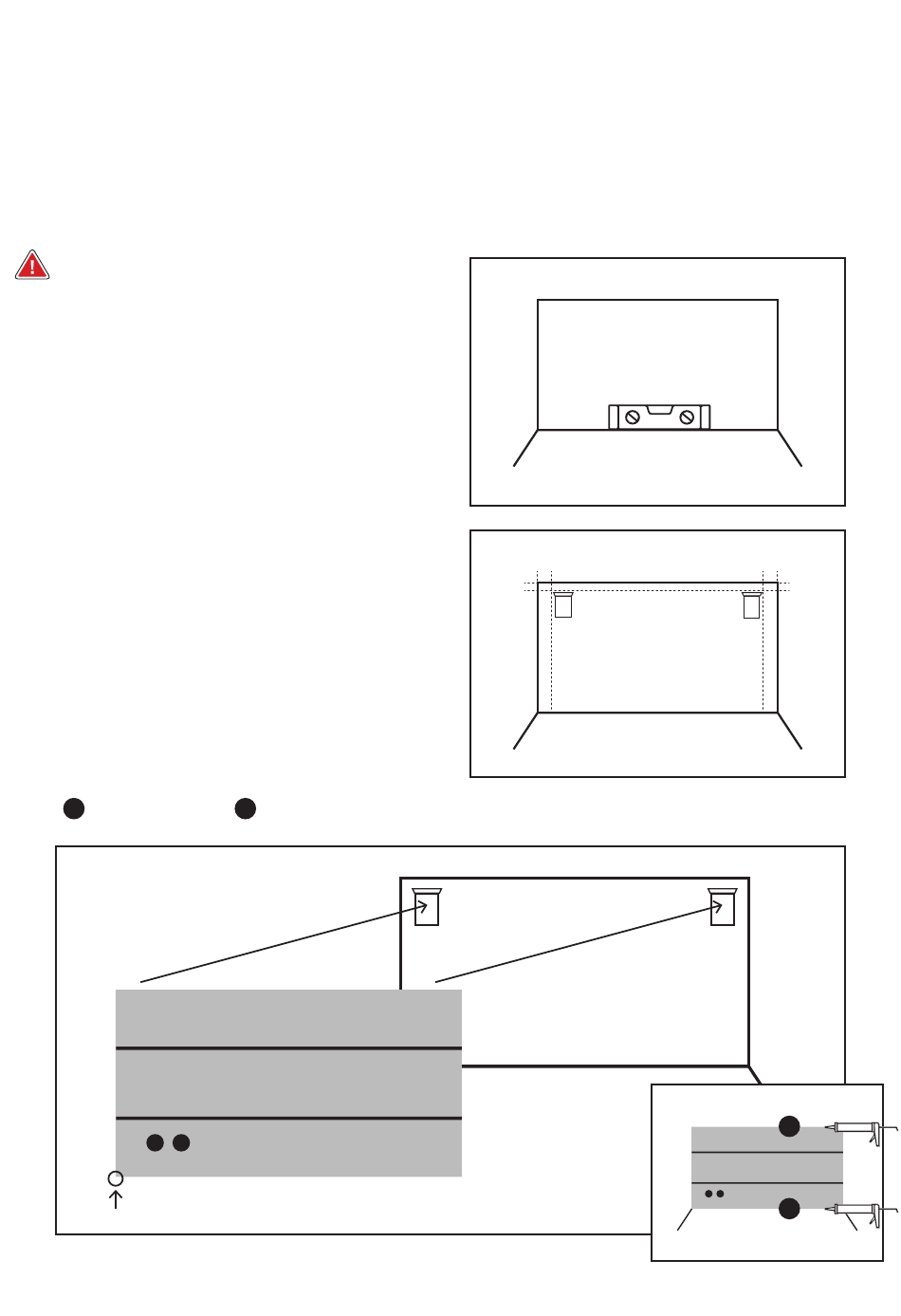

M O N T A G E T H E W A L L
„ F R E I S T E H E N D "
· Eignung der bauseits vorhandenen Gebäudewand vor
Montage von THEWALL
beachten
®
· Unebenheiten des Untergrundes müssen vor Montage
ausgeglichen werden (Bild 7)
· Unterlegen Sie die Gebäudewand bei Bedarf um horizontale
sowie vertikale Unebenheiten vorzubeugen
· Achten Sie darauf, dass THEWALL
werden muss
· Montieren Sie die beiden mitgelieferten Montagehalter (Bild 8)
bauseits je in der rechten und linken Ecke der Wand unterhalb
des Abstandhalters unter Beachtung der Sicherheitshinweise
· Achten Sie auf die einzuhaltenden Abstände zu angrenzenden
Möbelelementen, um THEWALL
noch einhängen zu können. Positionieren Sie den Montage-
halter mit einem Abstand von 32 mm Oberkante Schiene bis
Oberkante THEWALL
und 100 mm von Schienenende bis
®
Aussenkante THEWALL
. (Bild 8)
®
· Stecken Sie die Kabel in die bauseits vorhanden Steckdosen ein
· Achten Sie darauf, dass die Kabel durch den dafür vorgesehen
Durchlass im Rahmen laufen
· Hängen Sie die Wand in die vormontierten Montagehalter
ein (Bild 9)
· Fugen Sie die Wandelemente mit einer Schwallschutzfuge
1
und einer Montagefuge
Bild 9
Durchlass Kabeldurchführung
6
®
waagerecht montiert
®
nach Montage der Halter
2
ab (Bild 10)
®
Bild 7
Bild 8
100 mm
32 mm
100 mm
32 mm
Bild 10
2
1
