NETZANSCHLUSS
ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT
Die Ventilator ist für den Anschluss an das 220-240 V 50/60 Hz Einphasenwechselstromnetz vorgesehen.
Der Ventilator ist über isolierte, langlebige und temperaturbeständige elektrische Stromleitungen (Kabel, Leitungen) an die
Stromversorgung durch den in das Stromversorgungsnetz eingebauten Leitungsschutzschalter QF mit magnetischem Auslöser
anzuschließen. Der Montageort des Leitungsschutzschalters muss einen schnellen Zugang für Notausschaltung des Geräts aufweisen.
ZUGANG ZUM KLEMMKASTEN ZUM STROMANSCHLUSS DES VENTILATORS
Das Dekorgitter abnehmen.
Für den Zugang zu den Anschlussklemmen
die Schraube am Klemmkasten
herausdrehen und den Deckel entfernen.
www.ventilation-system.com
DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN!
DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT
JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND

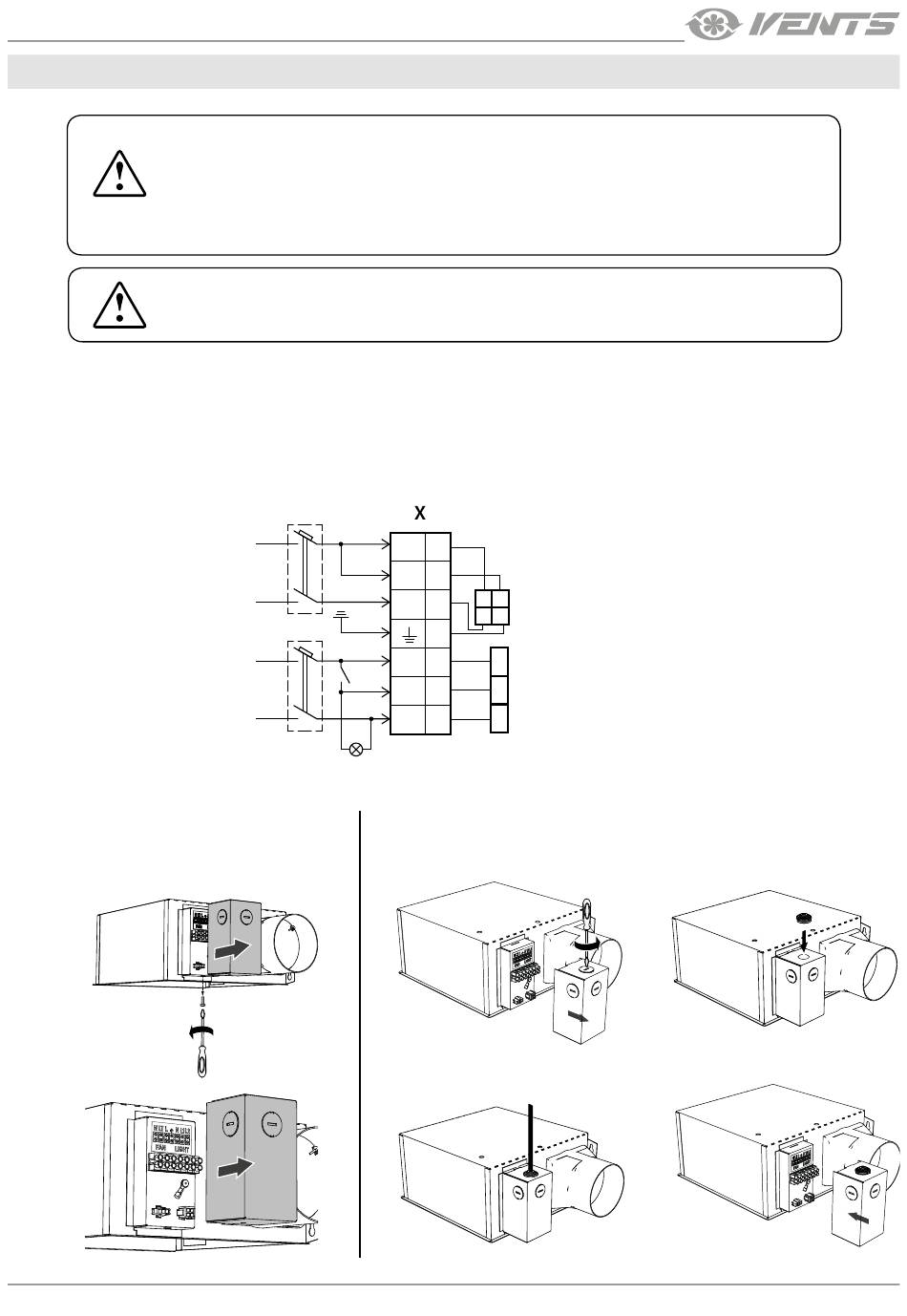

SCHALTPLAN DES VENTILATORS
QF
L
220-240 V
50/60 Hz
N
QF
L
220-240 V
50/60 Hz
N
DURCHGEFÜHRT WERDEN!
ANGEFÜHRT.
FÜHREN ZUM GARANTIEVERLUST.
1
1
L2
2
L1
LIGHT
3
N
(Anschlussstecker verfügbar nur für
4
die Modelle mit der LED-Einheit)
5
L
6
FAN
LT
7
N
Zur Montage der Kabelverschraubung den
Blindverschluss entfernen und danach die Kabelverschraubung einsetzen.
9
