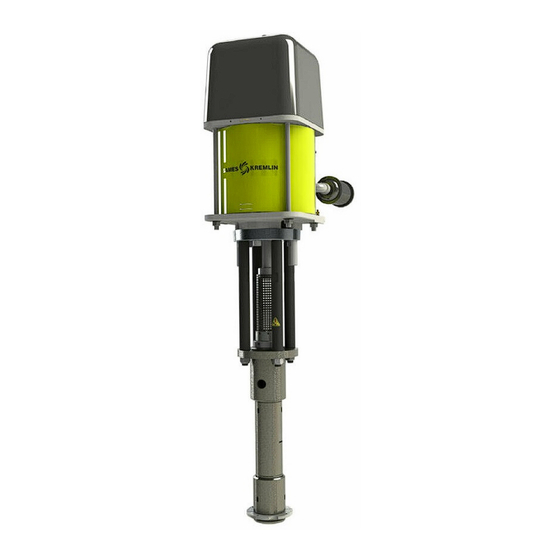

- Seite 1 2 KUGELPUMPE 453 cm³ Pumpe REX2B0453 Benutzerhandbuch 582134110 2021-11-23 Index C Übersetzung der Originalanleitung SAMES KREMLIN SAS 13 Chemin de Malacher 38240 Meylan www.sames-kremlin.com 33 (0)4 76 41 60 60...
- Seite 2 Jegliche Weitergabe oder Vervielfältigung des vorliegenden Dokuments, in welcher Form auch immer, sowie jegliche Verwertung oder Weitergabe seiner Inhalte sind untersagt, mit Ausnahme der ausdrücklichen schriftlichen Zustimmung von SAMES KREMLIN. Die in diesem Dokument enthaltenen Beschreibungen und Leistungsmerkmale können ohne vorherige Benachrichtigung geändert werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Änderungstabelle des Dokuments ..........................5 Zusätzliche Dokumentationen ............................. 5 Garantie ..................................6 KONFORMITÄTSERKLÄRUNG ........................7 SICHERHEITSANWEISUNGEN ........................8 ............................8 ERSONENSCHUTZ Überblick ..................................8 Bedeutung der Piktogramme ............................9 Sicherheitseinrichtungen ............................10 Gefahr durch Druck..............................10 Gefahren durch Einspritzung ............................. 11 Gefahren durch Feuer, Explosion, Lichtbögen und statische Elektrizität .............. - Seite 4 VERWENDUNG DES MATERIALS ......................31 ......................... 31 ENUTZEREINSTELLUNGEN Trennmitteltasse ................................ 31 Anziehen der Trennmitteltasse ..........................31 Nachziehen der Packungsmutter ..........................31 Einstellung des Stiftsteckers am Ansaugventil ......................32 .......................... 33 RODUKTIONSSICHERHEIT ............................. 33 NBETRIEBNAHME ............................34 BSCHALTEN Pumpe ..................................34 .....................
-
Seite 5: Änderungstabelle Des Dokuments
Änderungstabelle des Dokuments Erfasste Überarbeitungen Verfasser Betreff Revision Datum Geändert von SEGUIN 2-Kugel-Flüssigkeitskammer 30.06.2020 453 cm³ REXSON 2B453 SEGUIN 2-Kugel-Flüssigkeitskammer 09.10.2020 453 cm³ REXSON 2B453 SEGUIN 2-Kugel-Flüssigkeitskammer 02.02.2021 453 cm³ REXSON 2B453 Sehr geehrte(r) Kunde(-in), wir danken Ihnen für den Kauf Ihres neuen Geräts. -
Seite 6: Garantie
Beschwerden zu einem Gerät müssen innerhalb von 10 Tagen nach der Lieferung schriftlich bei uns eingereicht werden, um gültig zu sein. SAMES KREMLIN Geräte, die mit Original-Typenschildern versehen sind, haben eine einjährige Garantie bzw. 1800h Betrieb (in der ersten Frist erreicht) ab dem Datum des Verlassens des Werkes für Materialfehler... -
Seite 7: Konformitätserklärung
Konformitätserklärung 1 Konformitätserklärung Siehe die bestehende, mit dem Produkt mitgelieferte Erklärung... -
Seite 8: Sicherheitsanweisungen
Gebrauch bestimmt. Es darf ausschließlich für den vorgesehenen Zweck verwendet werden. Das Gerät darf weder verändert noch umgebaut werden. Teile und Zubehör dürfen ausschließlich von SAMES KREMLIN geliefert bzw. genehmigt werden. Das Gerät muss in regelmäßigen Abständen geprüft werden. Defekte oder abgenutzte teile müssen ausgetauscht werden. -
Seite 9: Bedeutung Der Piktogramme
Sicherheitsanweisungen Bedeutung der Piktogramme Quetsch- oder Gefahr: Gefahr durch Gefahr der Ausbreitung des Klemmgefahr bewegliche Teile Hochdruck Mittels Gefahr: heiße Gefahr: Explosionsgefahr Gefahr: Elektrizität Teile oder Entflammbarkeit Oberflächen Gefahr Schutzhandschuhe Warnung vor Erdung (Benutzer) tragen Gefahr Schutzhelm Gehörschutz Obligatorischer Sicherheitsschuhe Atemschutz Siehe Schutzkleidung... -
Seite 10: Sicherheitseinrichtungen
Sicherheitsanweisungen Sicherheitseinrichtungen Achtung Für sicheren Gebrauch Geräts sind Schutzvorrichtungen (Motorabdeckung, Kupplungsschutz, Gehäuse, ...) eingerichtet. Der Hersteller haftet nicht für Personenschäden sowie für Ausfälle und/oder Schäden an Geräten, die durch die Zerstörung, Verdeckung oder vollständige bzw. teilweise Entfernung von Schutzvorrichtungen entstehen. ... -
Seite 11: Gefahren Durch Einspritzung
Sicherheitsanweisungen Gefahren durch Einspritzung Die „HOCHDRUCK“-Technologie erfordert größte Sorgfalt. Der Betrieb kann zu gefährlichen Leckagen führen. Es besteht die Gefahr der Einspritzung des Materials in exponierte Körperteile, was zu schweren Verletzungen und Amputationen führen kann: Eine Einspritzung des Materials in die Haut oder in andere Körperteile (Augen, Finger ...) muss sofort angemessen medizinisch versorgt werden. -
Seite 12: Gefahren Durch Giftige Materialien
Sicherheitsanweisungen Gefahren durch giftige Materialien Giftige Materialien oder Dämpfe können bei Kontakt mit Körperteilen, Augen und Haut, aber auch bei Verschlucken oder Einatmen schwere Verletzungen verursachen. daher unbedingt erforderlich: sich über den verwendeten Materialtyp und die damit verbundenen Gefahren zu informieren, ... -
Seite 13: Unversehrtheit Des Materials
Sicherheitsanweisungen 2.2 Unversehrtheit des Materials Materialempfehlungen Die Schutzvorrichtungen an diesem Gerät wurden für eine sichere Benutzung angebracht. Der Hersteller haftet nicht für: Personenschäden sowie für Ausfälle und/oder Schäden am Gerät, die durch Zerstörung, missbräuchliche Verwendung oder vollständige bzw. teilweise Entfernung Schutzvorrichtungen entstehen. - Seite 14 Sicherheitsanweisungen Den auf dem Schlauch angegebenen Arbeitsdruck nicht überschreiten. Beim Montieren von Schläuchen und Spritzpistole: PSA- Tragepflicht. Bis zum Anschlag anziehen (Schläuche + Pistole).
-
Seite 15: Verwendete Materialien
Unmöglichkeit, vollständigen technischen Daten, Wechselwirkungen und Entwicklungen dieser Materialien zu kennen, kann die Verantwortung von SAMES KREMLIN nicht für die folgende Kriterien übernommen werden: Unverträglichkeit der materialführenden Werkstoffe mit dem Spritzmaterial, Risiken für Bediener und Umfeld, Abnutzungen, Beschädigungen,... -
Seite 16: Arbeitsumgebung
Arbeitsumgebung 3 Arbeitsumgebung Das Gerät muss auf einem horizontalen, stabilen und flachen Untergrund aufgebaut werden (z.B. auf einer Betonplatte). Nicht bewegliche Geräte müssen mit geeigneten Befestigungsmitteln (Stifte, Schrauben, Bolzen, usw.) am Boden befestigt werden, um ihre Stabilität während der Benutzung zu gewährleisten. Um Gefahren durch statische Elektrizität zu vermeiden, müssen das Gerät und seine Komponenten geerdet sein. - Seite 17 Arbeitsumgebung Materialkennzeichnung Jedes Gerät ist mit einem Typenschild versehen, das den Namen des Herstellers, die Gerätenummer sowie wichtige Informationen zur Verwendung des Geräts enthält (Druck, Stromversorgung,...), die den weiter unten aufgeführten Piktogrammen in manchen Fällen widersprechen. Das Gerät wurde mit hochwertigen Materialien und Komponenten hergestellt, die recycelt und wiederverwendet werden können.
-
Seite 18: Mögliche Konfigurationen
Mögliche Konfigurationen 4 Mögliche Konfigurationen 4.1 Rexson Teilenummer von Pumpen für hohe Viskosität Die REXSON 2B453 Pumpe Die REXSON 2B453 Hydraulikpumpe ist sehr vielseitig, sie kann sowohl für luftfreie Applikationen sowie zum Extrudieren von Dickstoffen (< 50000 cP*) verwendet werden. Verschiedene Konfigurationen sind möglich. - Seite 19 Mögliche Konfigurationen 4.2 Tabelle 1 Flüssigkeitskammer-Auswahl Luftmotor Verfügbare Druckverhältnis Maximaler Maximaler Auslass Dokumentation Motoren Lufteinlass Flüssigkeitsdruck Referenz Druck KEINE MOTOR 7200 40: 1 3500 582144110 MOTOR 9200 65: 1 5700 582145110 R E X 0453 4.3 Tabelle 2 Flüssigkeitskammer – Auswahl Pumpensockel und Material Verfügbares Material (MA) Verfügbarer...
-
Seite 20: Kennzeichnung
Kennzeichnung 5 Kennzeichnung 5.1 Erklärung der Typenschildbeschriftung Prinzipien Das vorliegende Gerät entspricht folgenden Richtlinien: Maschinenrichtlinie (2006/42/EU), Niederspannungsrichtlinie 2006/95 EWG EMV-Richtlinie 2004/108 EWG Maschinensicherheit Grundlagen, allgemeine Umsetzungsleitlinien DIN EN ISO 12100 T1/T2 Maschinensicherheit Temperaturen berührbaren Oberflächen EN 563 ... - Seite 21 Kennzeichnung Beschreibung SAMES KREMLIN Herstellerzeichen STÄHLE FRANKREICH POMPE / PUMPE Pumpenreferenz und Seriennummer. Die ersten zwei Ziffern geben das Herstellungsjahr an. REF / SERIE PROD Maximaler Beschichtungsstoffdruck (bar/psi) MAX. DRUCK (bar/ psi) LUFT Maximaler Luftdruck (bar/psi) RAPPORT / VERHÄLTNIS Pumpendruckverhältnis EG: Konformität mit europäischen Normen...
-
Seite 22: Correspondence Table New Part Numbers / Significant Designations
Kennzeichnung 5.2 Correspondence table New part numbers / Significant designations Neue Teilenummern Wichtige Bezeichnungen 61 MO 0453 M S F 000 REX2B0453-MO-MA-FO-SE Optionen Motor MOT7200 MOT9200 Material Mischstähle Dichtung PE /PTFE G Sockel Wandmontiert Folgeplatte Ø c mm Dokumentation Referenz... -
Seite 23: Correspondence Table Existant Part Numbers / Significant Designations
5.3 Correspondence table Existant part numbers / Significant designations Existierende Wichtige Motor Material Sockel Dichtung Teilenummern Bezeichnungen MOT9200 102 724 REX2B0453-92-CS-WM-06 Mischstähle 65 : 1 Wandmontiert PU / PTFE G 102 724 01 01 REX2B0453-XX-CS-WM-06 Keine Mischstähle PU / PTFE G Wandmontiert MOT7200... -
Seite 24: Technische Daten Und Leistung
Technische Daten und Leistung 6 Technische Daten und Leistung 6.1 Allgemeine Merkmale Technische Daten Volumen pro Zyklus 453 cm 15,32 oz Strichstärke 200 mm / 7,87 in Flüssigkeitsauslass- 1" Verbindungen F BSPP Gewicht 46 kg / 101,4 lb Maximale 80°C / 176°F Flüssigkeitstemperat Materialführende Je nach... - Seite 25 Technische Daten und Leistung Allgemeine Merkmale - Fortsetzung) Pumpensockel Technische Daten Wandmontiert Einlass F 1" Folgeplatte Ø 105 mm Baumaterialien Materialgemisch Pumpengehäus Trennmitteltasse Karbonstahl Oberes Karbonstahl Gehäuse Zylinder Verchromter Edelstahl Kolben Kolbenstange Karbonstahl (Obere Klappe) Ventilgehäuse Karbonstahl Ventilkugel Karbonstahl Ventilaufnahme Karbonstahl Unteres Ventil Gehäuse...
-
Seite 26: Funktion
Technische Daten und Leistung 6.2 Funktion Einsatz Diese an Luft- oder Hydraulikmotoren angeschlossenen Pumpen wurden für die Förderung und die Zerstäubung von verschiedenen flüssigen oder zähflüssigen Materialien einer bestimmten Durchflussmenge und einem bestimmten Ausgangsdruck konzipiert. Funktionsbeschreibung Wenn der Kolben (1) nach oben fährt, schließt sich die obere Klappe (2) und die untere Klappe (3) öffnet sich. - Seite 27 Technische Daten und Leistung ACHTUNG! Die Materialbewegungen in der Pumpe und im Zubehör der Pumpe erzeugen Reibungselektrizität, Feuer oder Explosionen verursachen kann. Das Flüssigkeitskammer-System muss daher durch Massekabel Motors geerdet sein (siehe Bedienungsanleitung des Motors).
-
Seite 28: Montage
(pneumatisch oder hydraulisch) kompatiblem Hub vorgesehen. Sie müssen in jedem Fall einer von SAMES KREMLIN gelieferten Motor/Hydraulik-Kombination entsprechen. Sicherstellen, dass alle Anschlüsse der Pumpen- und Flüssigkeitskammerkomponenten - Kabel, Schläuche und Rohre - so installiert sind, dass keine Personen darüber stürzen können. -
Seite 29: Anschluss Der Luftversorgung
Montage 7.2.2 Anschluss der Luftversorgung Sicherstellen, dass der Anschluss von Luftzufuhr und Schlauch die richtige Größe hat, um Druckschwankungen und Druckabfälle zu reduzieren. 7.3 Lagerung Pumpe Nach dem Verschließen der einzelnen Lufteinlässe und Öffnungen (Buchsen) das Gerät vor Feuchtigkeit geschützt lagern. Lagerung vor Installation: ... -
Seite 30: Inbetriebnahme
Inbetriebnahme 8 Inbetriebnahme Die Flüssigkeitskammern sind Teil eines Systems, ggf. sind zusätzliche Anweisungen für weitere Informationen zur Inbetriebnahme zu beachten. Pumpe Die Pumpen werden für den Werkbetrieb mit einem leichten Ölschmiermittel getestet. Vor der Inbetriebnahme muss dieses Schmiermittel durch Abspülen mit einem geeigneten Lösungsmittel entfernt werden. -
Seite 31: Verwendung Des Materials
Verwendung des Materials 9 Verwendung des Materials 9.1 Benutzereinstellungen Trennmitteltasse Vor der Inbetriebnahme füllen Sie die Hälfte des Trennmitteltasse mit « T » Weichmacher. Die Trennmitteltasse muss maßvoll angezogen werden Durch zu starkes Anziehen der Packungsmutter wird die Stopfbuchspackung schneller beschädigt. Für den korrekten Anzug wird ein Schlüssel mitgeliefert. -
Seite 32: Einstellung Des Stiftsteckers Am Ansaugventil
Verwendung des Materials Einstellung des Stiftsteckers am Ansaugventil Je nach Zähflüssigkeit des zu pumpenden Materials muss der untere Stiftstecker wie folgt positioniert werden. Abstandsh Abstandsh Montage bei Montage bei „Material mit „flüssigem“ Lochposition Lochposition „mittlerer Material oben unten Viskosität“ Sitz Sitz (Vollständige Beschreibung der Ersatzteile siehe Abschnitt 12 - Ersatzteile) -
Seite 33: Produktionssicherheit
Verwendung des Materials 9.2 Produktionssicherheit Für sicheren Gebrauch Geräts sind Schutzvorrichtungen (Motorabdeckung, Kupplungsschutz, Gehäuse, ...) eingerichtet. Der Hersteller haftet nicht für Personenschäden sowie für Ausfälle und/oder Schäden an Geräten, die durch die Zerstörung, Verdeckung oder vollständige bzw. teilweise Entfernung von Schutzvorrichtungen entstehen. 9.3 Inbetriebnahme Die Pumpen werden für den Werkbetrieb mit einem leichten Ölschmiermittel getestet. -
Seite 34: Abschalten
Verwendung des Materials 9.4 Abschalten Pumpe Risiko Personenschäden, Materialeinspritzungen, Verletzungen durch bewegliche Teile oder elektrische Lichtbögen zu vermeiden, ist es unbedingt erforderlich, dass vor jedem Abschalten des Systems, Zusammenbau, bei der Reinigung oder beim Wechsel der Düse das folgende Verfahren befolgt wird. ... -
Seite 35: Diagnosehilfe / Fehlersuche-Tabelle
Verwendung des Materials 9.5 Diagnosehilfe / Fehlersuche-Tabelle Mögliche Störungen oder Fehler/Fehlerursachen/Anzuwendende Lösungen Fehler Mögliche Ursachen Lösungen Materialaustritt an den Packungsmutter zu wenig Die Trennmitteltasse anziehen. Trennmitteltasse-Dichtungen angezogen. Schlechte Montage der Dichtungen. Montage überprüfen. Beschädigte oder abgenutzte Dichtungen austauschen. Dichtungen Unverträglichkeit des Verträglichkeit überprüfen. -
Seite 36: Die Pumpe Liefert Nicht Genug Druck
Verwendung des Materials Fehler Mögliche Ursachen Lösungen Die Pumpe geht zu schnell nach Schlechte Befüllung Einstellungsparameter unten (einfacher Arbeitseffekt) Zubehörteile (Druck Pumpe. Folgeplatte, Saugrohr, usw.) überprüfen. Die Zubehörteile können schlecht angepasst oder verstopft sein. Zu zähflüssiges Material Schlechte Auswahl Pumpengröße. Unteres Ventil abgenutzt. -
Seite 37: Wartung
Probleme ab. Falls die hier aufgeführten Informationen Ihr Problem nicht lösen, kontaktieren Sie bitte Ihren SAMES KREMLIN Handelsvertreter. Bei längerer Stillstandszeit halten Sie die Pumpe an, wenn sich der Kolben in der unteren Position befindet. Für sicheren Gebrauch Geräts... -
Seite 38: Vorbeugender Wartungsplan
Wartung 10.1 Vorbeugender Wartungsplan ACHTUNG Beachten Sie unbedingt das Druckentlastungsverfahren Sicherheitsbestimmungen jeder Pumpenwartungsmaßnahme. Nach einer bestimmten Anzahl Betriebsstunden wird eine routinemäßige Wartung empfohlen. Diese wird von der Serviceabteilung des Benutzers festgelegt und hängt vom Material, dem Arbeitszyklus und dem üblicherweise verwendeten Druck ab. Reihenfolge der Demontage/Montage der Pumpe und Ersatzteile notieren. -
Seite 39: Allgemeine Wartungsempfehlung
Wartung 10.2 Allgemeine Wartungsempfehlung ACHTUNG Beachten Sie unbedingt das Druckentlastungsverfahren Sicherheitsbestimmungen jeder Pumpenwartungsmaßnahme. Vor jedem Zusammenbau Teile mit geeignetem Lösemittel reinigen. Ggf. neue Dichtungen einsetzen, diese vorher schmieren. Kolben Zylinderinneres schmieren, eine Beschädigung der Dichtungen zu vermeiden. ... -
Seite 40: Demontage / Zusammenbau
Demontage / Zusammenbau 11 Demontage / Zusammenbau ACHTUNG Beachten Sie unbedingt das Druckentlastungsverfahren Sicherheitsbestimmungen jeder Pumpenwartungsmaßnahme. ACHTUNG Das Gerät unterliegt der ATEX-Richtlinie und darf unter keinen Umständen verändert werden. Bei Nichteinhaltung dieser Empfehlung übernehmen wir keine Haftung. Vor jedem Zusammenbau: Teile mit geeignetem Lösemittel reinigen. - Seite 41 Demontage / Zusammenbau Flüssigkeitskammer Folgeplatte & Wandmontage REX2B0453---FP-03 mit Dichtungssatz 03 REX2B0453---WM-03 (Vollständige Beschreibung der Ersatzteile siehe Abschnitt 12 - Ersatzteile)
- Seite 42 Demontage / Zusammenbau Flüssigkeitskammer Folgeplatte & Wandmontage REX2B0453---FP-06 mit Dichtungssatz 06 REX2B0453---WM-06 (Vollständige Beschreibung der Ersatzteile siehe Abschnitt 12 - Ersatzteile)
-
Seite 43: Demontage Der Pumpe
Gehäuse (7) festklemmen, Das Sockelventilgehäuse (26) abschrauben [für Flüssigkeitskammer, Modell REX2B0453- -FP- Flansch (31) und die O-Ringe (29) abschrauben], Den Kolben (15) nach unten abnehmen, Den Zylinder (10) beiseite legen. Unteres Ventil ... -
Seite 44: Trennmitteltasse-Dichtungen
Demontage / Zusammenbau Trennmitteltasse- Dichtungen Für die Flüssigkeitskammer, Modell REX2B0453- Die Trennmitteltasse-Mutter (5) abschrauben, Den O-Ring (12) abnehmen, Die erste ''M''-Unterlegscheibe (20) abnehmen, Die erste Dichtung (11) abnehmen, Die "F"-Unterlegscheibe (6) abnehmen, ... -
Seite 45: Obere Ventil- Und Kolbenstangendichtungen
Den Zylinder (10) in das Gehäuse (7) einschrauben, Das Sockelventilgehäuse (26) anschrauben [für Flüssigkeitskammer, Modell REX2B0453- -FP- : die O- Ringe (29), den Flansch (31) anschrauben Leicht anziehen, Den... -
Seite 46: Ersatzteile
Ersatzteile 12 Ersatzteile Verwenden Sie ausschließlich Original-Zubehör- und Ersatzteile von SAMES KREMLIN, die den Betriebsdrücken der Pumpe standhalten. Flüssigkeitskammer Folgeplatte & Wandmontage REX2B0453---FP-03 REX2B0453---WM-03 mit Dichtungssatz 03 WARNUNG: Diese Teile werden nicht allein mit der Flüssigkeitskammer geliefert, da sie vom... - Seite 47 Ersatzteile Flüssigkeitskammer Folgeplatte & Wandmontage REX2B0453---FP-06 mit Dichtungssatz 06 REX2B0453---WM-06 WARNUNG: Diese Teile werden nicht allein mit der Flüssigkeitskammer geliefert, da sie vom...
- Seite 48 Ersatzteile REX2B0453 - - - Folgeplatte Wandmontiert Ersatzteil Ind. Beschreibung # Ref. Wartungs- Level** Anschlussflansch Siehe Tabelle Motorkupplungssatz Schutz Siehe Tabelle Motorkupplungssatz Trennmitteltasse-Mutter 207 273 „F“-Scheibe Je nach Dichtungssatz Pumpengehäuse 203 172 N.S. (205 767) Trennmitteltasse ...
-
Seite 49: Unterer Adapterflansch
Ersatzteile Unterer Adapterflansch Ersatzteil Ind. Beschreibung # Ref. Menge Wartungs- Level** Unterer Adapterflansch für Motore 7200 und 9200 144 245 497 N.S. (044 245 497) Anschlussflansch-Baugruppe Anschlussflansch N.S. (220 728 300) Schraube CHc M18 x 55 N.S. -
Seite 50: Zusammensetzung Der Dichtungssätze: 03 Und 06
Ersatzteile Zusammensetzung der Dichtungssätze: 03 und 06 Dichtungssatz: Nr.: 106 987 104 895 Meng Meng Ind. Beschreibung Material Material „M“-Scheibe 205 766 Stahl „F“-Scheibe 205 770 PTFE 209 121 PTFE O-Ring 909 420 249 909 420 249 „M“-Scheibe 205 768 Abstandshalter 207 501 207 501...
