Zuordnen von Schutzfunktionen zu Parameter-Sätzen
Jede Instanz einer Schutzfunktion kann einem bestimmten Parameter-Satz zugeordnet
werden. Die Schutzfunktionen des aktuell ausgewählten Parameter-Satzes werden von REB500
ausgeführt. Durch die Einstellung eines geeigneten Binäreingangs der Feldeinheit kann der
gerade aktive Parameter-Satz geändert werden.
IEC18000641 V1 EN-US

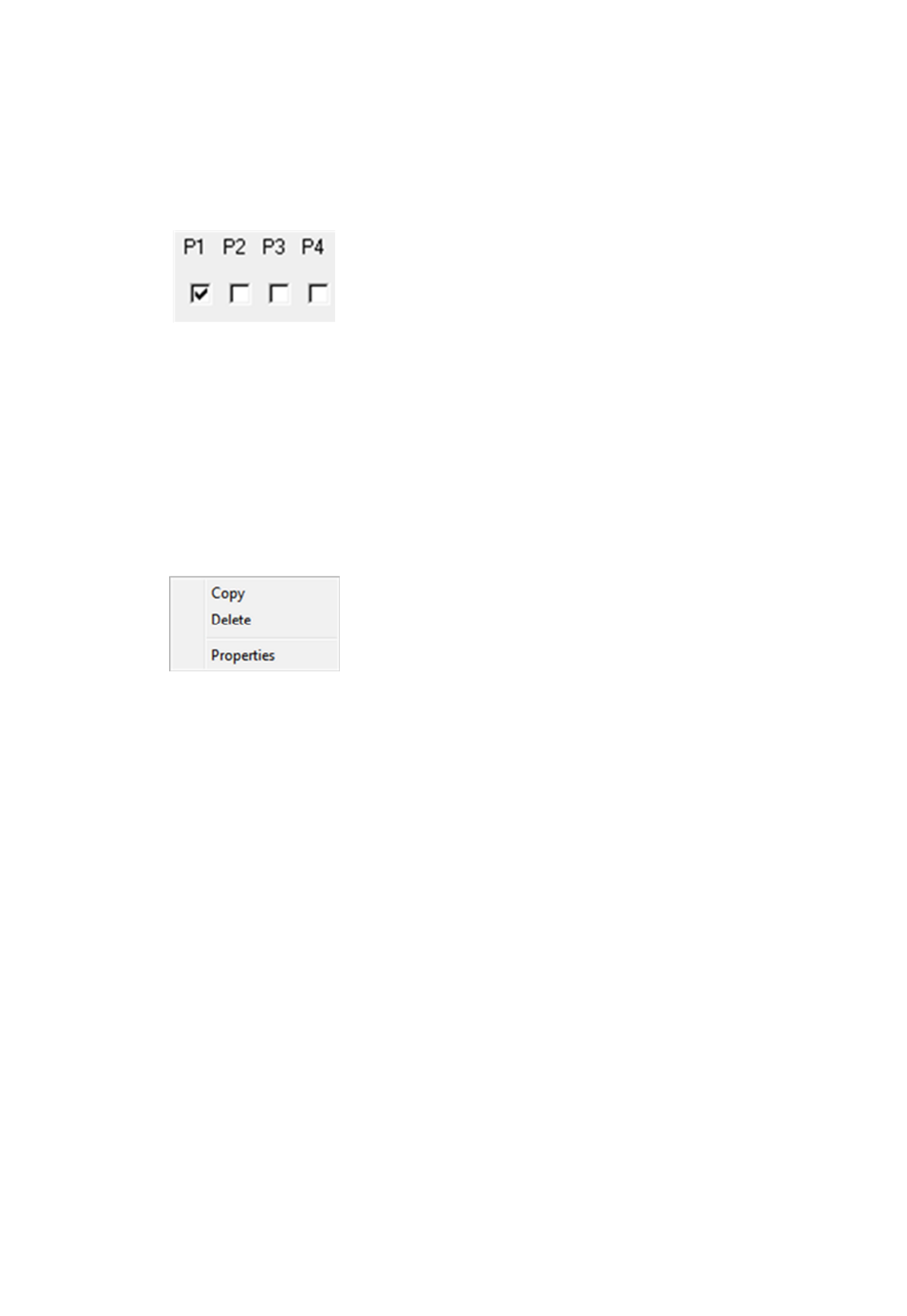

Abb. 5:
Um die Instanz einer Schutzfunktion einem Parameter-Satz zuzuordnen, wählen Sie einfach das
entsprechende Kästchen mithilfe der linken Maustaste aus.
Verwendung des Kontextmenüs
Um das Kontextmenü einer bestimmten Schutzfunktion zu öffnen, wählen Sie zunächst die
entsprechende Funktion aus, indem Sie mit der linken Maustaste auf das zugehörige Symbol
klicken und anschließend die rechte Maustaste drücken.
IEC18000642 V1 EN-US
Abb. 6:
14
17000021-IEC18000641-1-en.vsdx
Zuordnung von Parameter-Sätzen
17000022-IEC18000642-1-en.vsdx
Inhaltsmenü
