Elektrischer Anschluss und Verkabelung
Kernmodul und Anschlussmöglichkeiten
2.1.6 Anschluss einer Hocheffizienzpumpe am Kernmodul

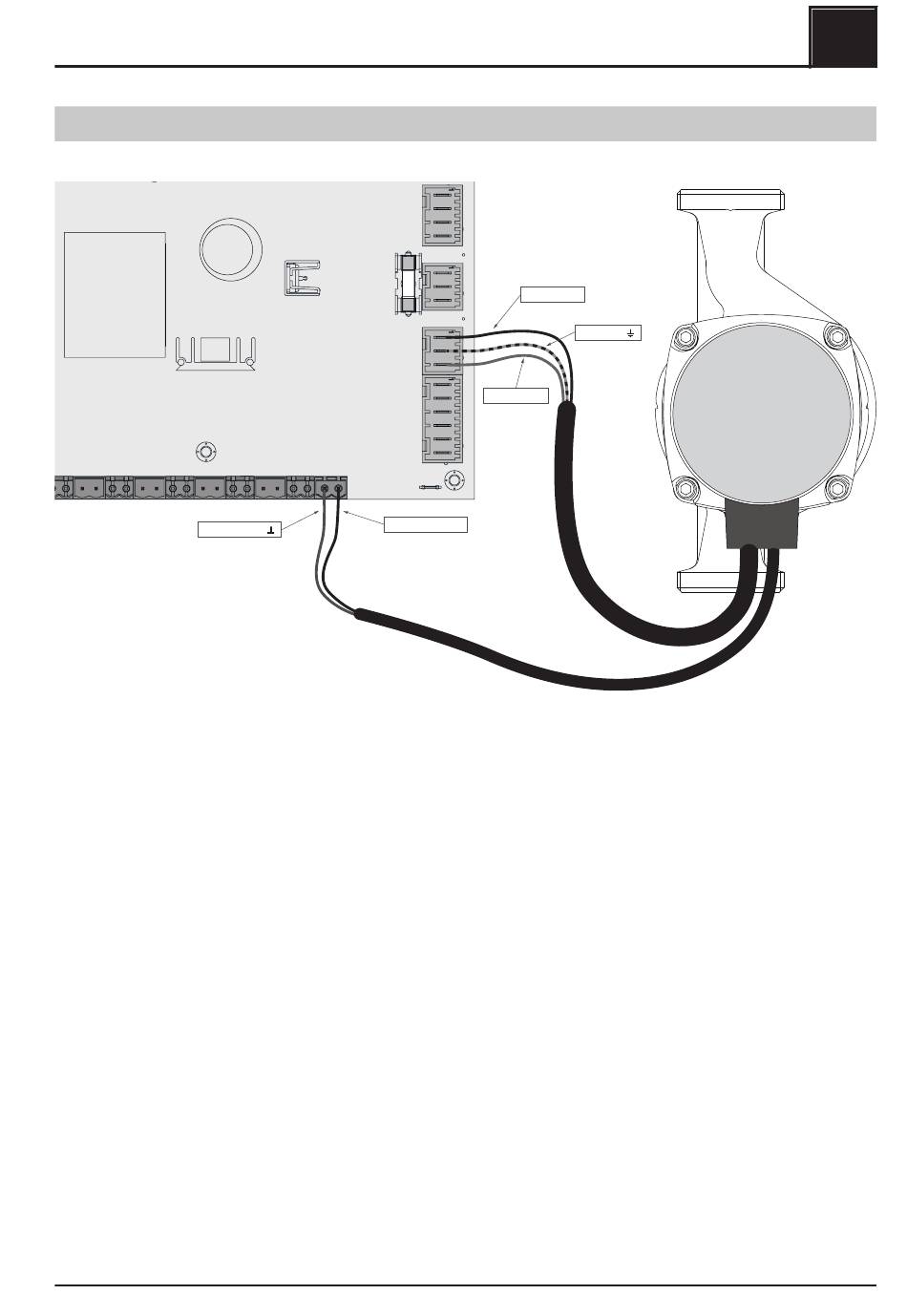

Verkabelung der Hocheffizienzpumpe gemäß folgendem Anschlussplan durchführen:
PWM / 0-10V ( )
❒ Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" des Kernmoduls anschließen
❒ PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "PWM / 0-10V" anschließen
➥ Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe achten!
Hinweis! Bei Einsatz einer Fröling-Pumpengruppe:
⇨ Siehe "Anschlusspläne nach Pumpentypen" [Seite 22]
Servicehandbuch Lambdatronic SP 3200 für Kombikessel | B1460519_de
KERNMODUL
FRKEM25
+
PWM / 0-10V (
Pumpe 1 (L)
Pumpe 1 ( )
Pumpe 1 (N)
)
