Elektrischer Anschluss und Verkabelung

Kernmodul und Anschlussmöglichkeiten
2 Elektrischer Anschluss und Verkabelung
2.1 Kernmodul und Anschlussmöglichkeiten

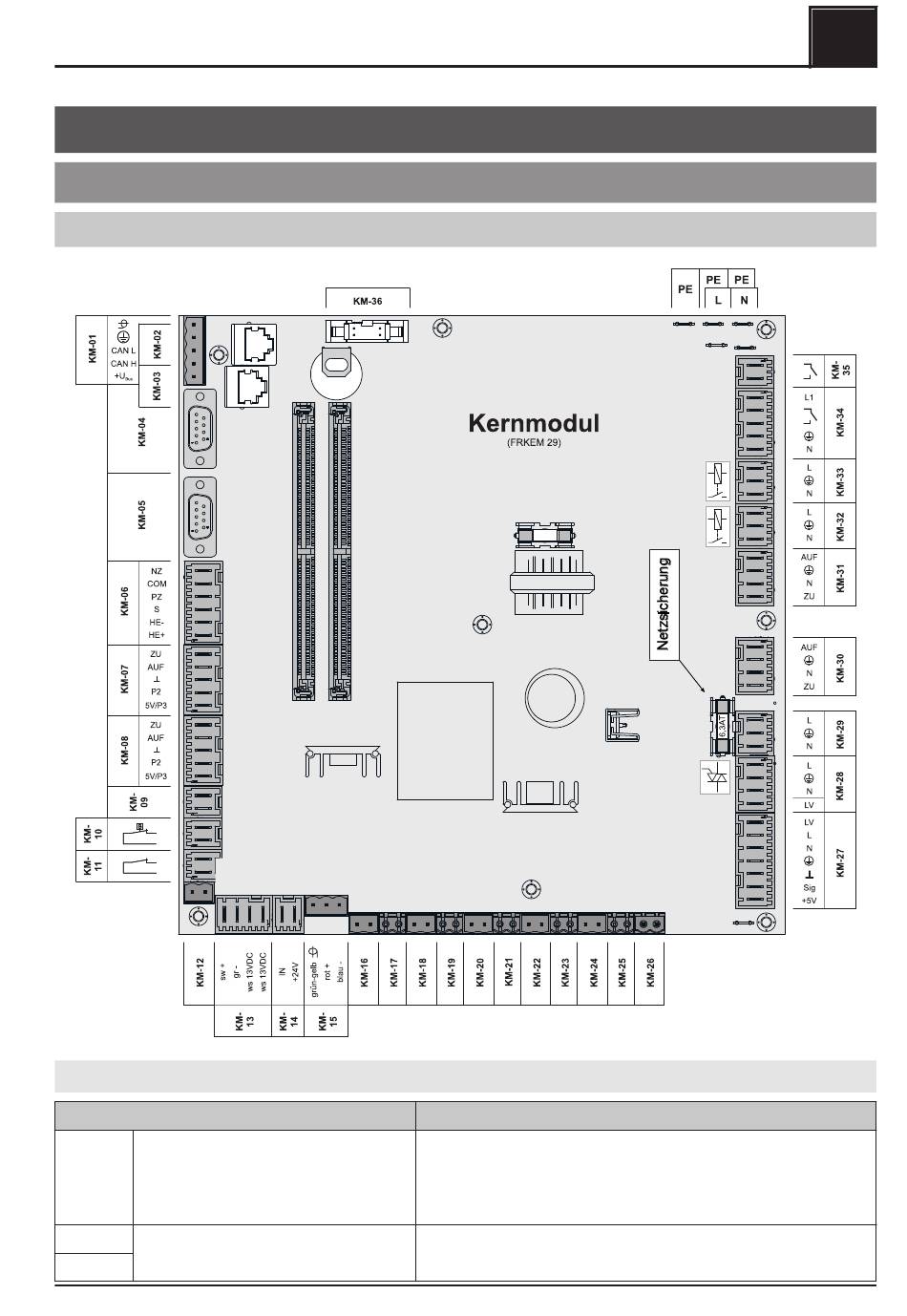

2.1.1 Platinenansicht Kernmodul

Anschlusshinweise

Anschluss / Bezeichnung
KM-01
KM-02
KM-03
Servicehandbuch Lambdatronic SP 3200 für Kombikessel | B1460519_de
BUS Anschluss mit Kabel – LIYCY paarig 2x2x0.5;
⇨ Siehe "Bus-Kabel anschließen" [Seite 20]
Achtung! CAN L und CAN H dürfen nicht mit +U
werden!
BUS Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung; Anschluss
Pelletsmodul
Hinweis
verbunden
BUS
2
5
