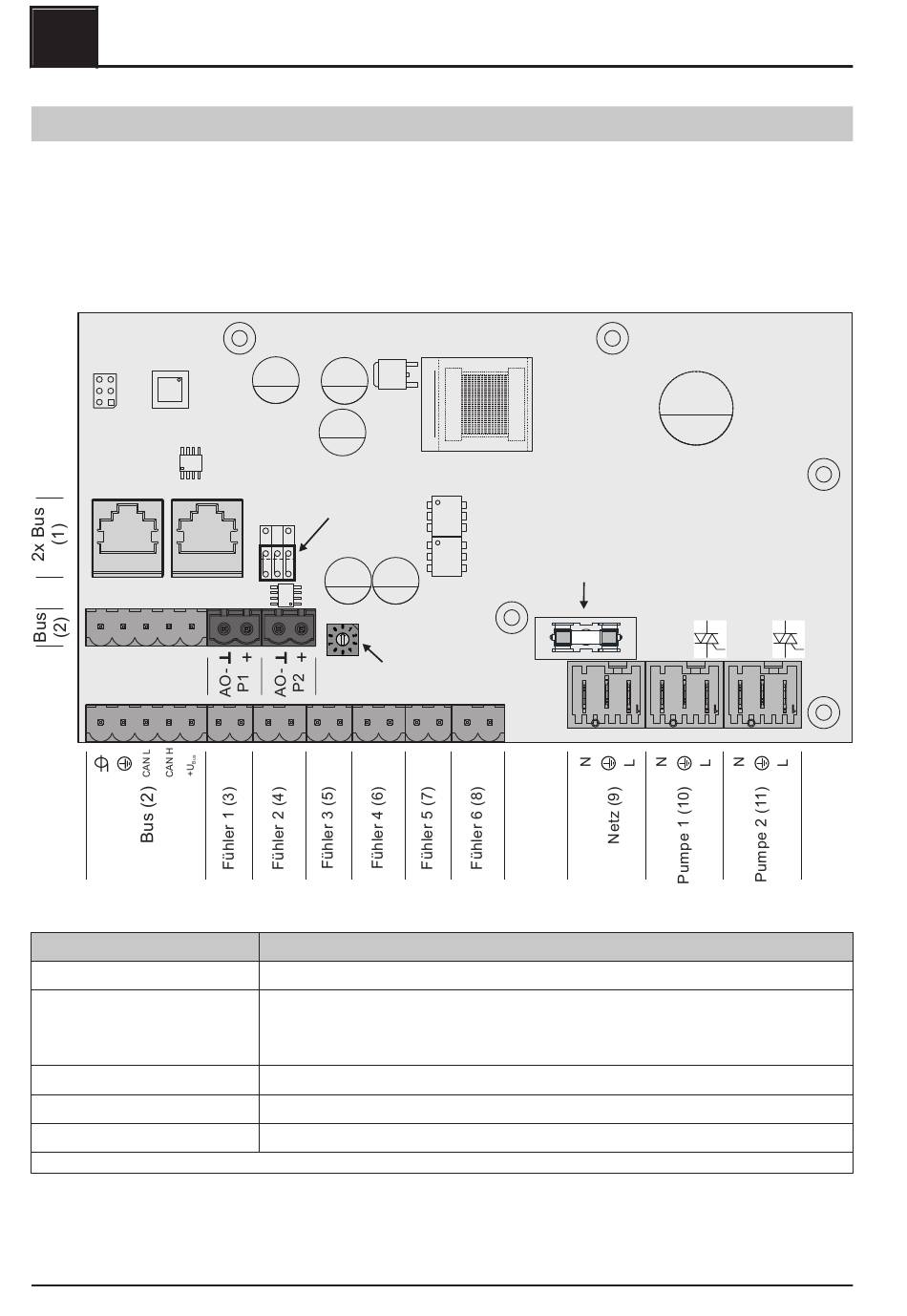

2.2.2 Hydraulikmodul

Das Hydraulikmodul stellt die Anschlüsse von Fühlern und Pumpen für die hydraulischen Komponenten der
Anlage (Puffer, Boiler,...) zur Verfügung.
Ein Hydraulikmodul ist standardmäßig im Lieferumfang (Adresse 0) enthalten. Weitere sieben Module (Adresse
1 bis 7) können nachgerüstet werden.
Dabei ist zu beachten, dass die Modul-Adresse korrekt vergeben wird!
⇨ Siehe "Einstellen der Moduladresse" [Seite 21]
Anschlusshinweise
Anschluss
2 x Bus (1)
Bus (2)
Fühler 1 – 6 (3-8)
Netz (9)
Pumpe 1/2 (10/11)
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
12
End-Jumper
Modul-Adresse
Kabeldimension / Spezifikation / Hinweis
Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung
Anschluss mit Kabel - LIYCY paarig 2x2x0.5;
⇨ Siehe "Bus-Kabel anschließen" [Seite 20]
❒ Hinweis! CAN L und CAN H dürfen nicht mit +U
Anschlusskabel 2 x 0.75mm
1)
Anschlusskabel 3 x 1.5mm
1)
Anschlusskabel 3 x 1.5mm
1)
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Elektrischer Anschluss und Verkabelung
Hydraulikmodul
(FRHYU 21)

Netzsicherung

6,3AT
BUS
, ab 25m Kabellänge geschirmt
2
, Absicherung 10A
2
, max. 1,5A / 230V / 280W
2
Erweiterungsmodule
verbunden werden!
