2.1.7 Heizkreispumpe 0 / Brenner-Relais

Der Anschluss „Heizkreispumpe 0" kann je nach Systemeinstellung entweder für die Heizkreispumpe 0 oder als
Brenner-Relais verwendet werden.

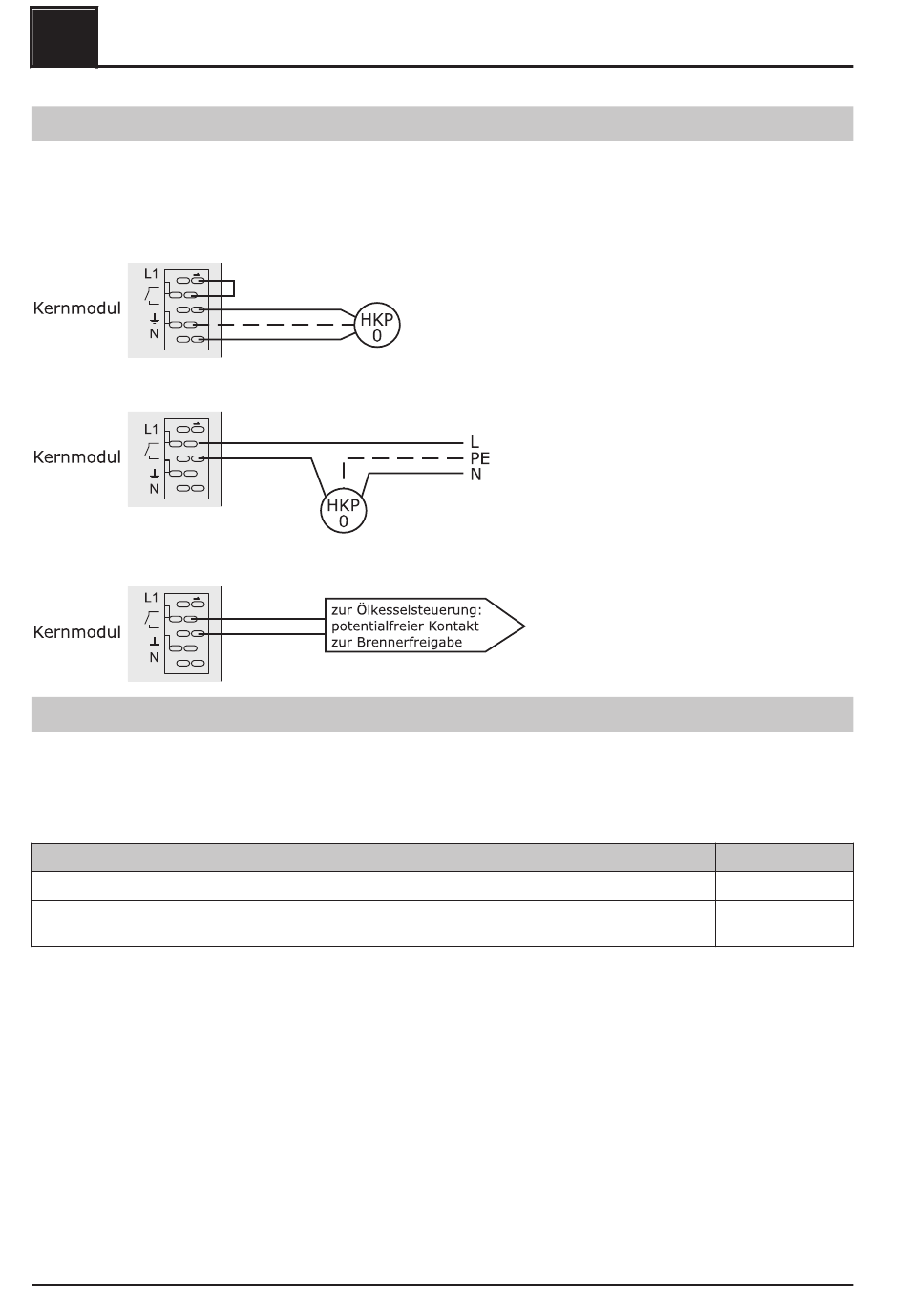

Anschluss einer HKP 0 bis max. 2 Ampere:
Anschluss einer HKP 0 bis max. 5 Ampere:
Anschluss als Brenner-Relais:

2.1.8 Betriebsmeldesignal

Am Kernmodul, Anschlussposition 35, besteht die Möglichkeit potentialfrei ein Betriebsmeldesignal
auszugeben. Im Menü „Hand" -> „Digitale Ausgänge" kann der Zustand unter Parameter „
eingesehen werden.
⇨ Siehe "Hand - Digitale Ausgänge" [Seite 74]
Betriebszustand
Kessel Aus, Betriebsbereit, Störung
Alle anderen Betriebszustände (z.B.: Vorbereiten, Anheizen, Vorwärmen, Zünden, Heizen,
Feuererhaltung, Abreinigen, Abstellen Warten 1, Abstellen Warten 2, ...)
10
Elektrischer Anschluss und Verkabelung
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Kernmodul und Anschlussmöglichkeiten
Standby Relais "
Zustand Relais
0
1
