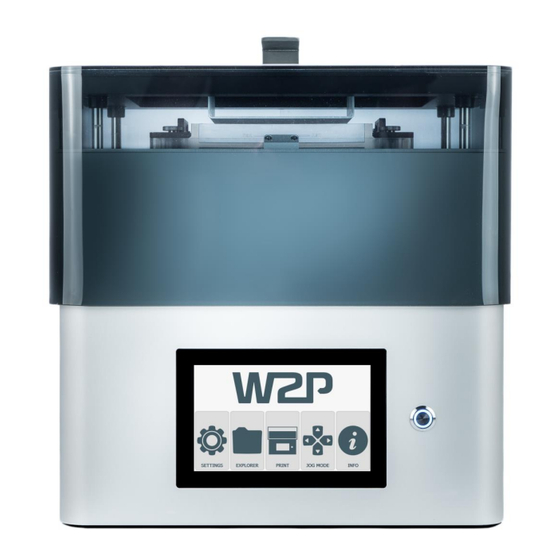

- Seite 1 W2P Engineering SolFlex 350/363 Betriebsanleitung www.way2production.at © Copyright 2018 W2P Engineering GmbH / V1.3...
- Seite 2 Urheberrecht. Die Vervielfältigung, Bearbeitung, Verbreitung und jede Art der Verwendung außerhalb der Grenzen des Urheberrechts bedürfen der Zustimmung des Autors. © Copyright 2018 W2P Engineering GmbH Alle in diesem Dokument enthaltenen Informationen wurden mit höchster Sorgfalt und nach bestem Gewissen erstellt. Nachträgliche Änderungen bzw. Aktualisierungen bedürfen keiner Bekanntgabe durch den Autor.
- Seite 3 Erste Schritte _________________________________________________________________________ 3 Einführung ___________________________________________________________________________________________________ 3 Sicherheitshinweise __________________________________________________________________________________________ 5 Über die SolFlex 350/363 ____________________________________________________________________________________ 7 Auspackanleitungen _________________________________________________________________________________________ 7 Lieferumfang ________________________________________________________________________________________________ 10 Installationsumgebung ______________________________________________________________________________________ 11 2. Überblick ____________________________________________________________________________ 13 Hauptbestandteile des Druckers ____________________________________________________________________________ 13 FlexVat Design _____________________________________________________________________________________________ 15 ® Beweglicher DLP Projektor _________________________________________________________________________________ 15 ®...
- Seite 4 Vielen Dank, dass Sie sich für den W2P Engineering SolFlex 350/363 Desktop 3D-Drucker entschieden haben. Bevor Sie den 3D-Drucker in Betrieb nehmen, lesen Sie die Betriebsanleitung bitte sorgfältig durch, damit Sie mit den Funktionen vertraut sind. Bewahren Sie diese Anleitung bitte auch auf, um in Zukunft darauf zurückgreifen zu können.
- Seite 5 OFTWARE Vorbereitung der Druckdatei 3D-gescannte oder computergenerierte CAD-Dateien müssen mit einer 3D-Druck-Software für den Druck vorbereitet werden. Wichtige Vorbereitungsschritte sind die richtige Platzierung der Objekte, das Hinzufügen von Stütz-Strukturen und das Erstellen der druckfertigen Datei. Siehe Hinweise zum Erstellen von Druckdateien Siehe Tutorials am W2P USB-Stick CAM-Software\Netfabb\Tutorials 3D-D...
- Seite 6 Es wird dringend empfohlen, die Hinweise dieser Betriebsanleitung genau zu lesen, bevor der 3D- Drucker verwendet wird, um einen langen und reibungslosen Betrieb zu gewährleisten. Warnhinweise auf dem Gerät und in der Bedienungsanleitung schützen Sie vor gefährlichen Situationen. Folgende Symbole werden verwendet, um Sie auf wichtige Informationen aufmerksam zu machen.
- Seite 7 Druckers und lassen Sie die Bewegungsfläche frei. Halten Sie einen Sicherheitsabstand zu den beweglichen Teilen und stellen Sie sicher, dass alle beweglichen Teile sauber und frei von Verunreinigungen sind. Die Geräte SolFlex 350 PLUS und SolFlex 363 PLUS beinhalten ein „Klasse 2“ Laserprodukt (gemäß DIN EN 60825-1).
- Seite 8 Palette an Materialien, wie etwa auch klare, biokompatible Materialien, mit dem SolFlex 3D-Drucker gedruckt werden. Die Modelle SolFlex 350 PLUS und SolFlex 363 PLUS sind mit dem patentierten VDFS (Vat Deflection Feedback System) ausgestattet, das den Ablöseprozess überwacht und steuert. Damit ist eine Reduktion der Druckzeiten um bis zu 40% möglich.
- Seite 10 1 Öffnen Sie den Druckerkarton. 2 Richten Sie die Kartongriffe nach oben. 3 Umfassen Sie die Kartongriffe sicher an den vorgesehenen Aussparungen. 4 Heben Sie den Drucker und die Schaumstoffstützen vorsichtig aus dem Karton. 5 Entfernen Sie nun die oberen und seitlichen Schaumstoffstützen. 6 Entfernen Sie den Drucker anschließend vollständig aus der Verpackung.
- Seite 11 3D-Drucker Bauplattform Wanne (FlexVat) Netzgerät (inkl. 2,5 m Stromkabel) W2P USB Stick (inkl. Betriebs- anleitung) RJ45 Kabel (3 m) Kontaktieren Sie sofort Ihren Händler, wenn Teile fehlen, schadhaft geliefert wurden oder das Gerät nicht ordnungsgemäß funktioniert. Es wird empfohlen, die Originalverpackung aufzubewahren.
- Seite 12 Vorsicht: Das Gerät bitte nur in Originalverpackung mit PMMA-Abdeckung transportieren. Den Drucker immer an den Unterkanten des Gehäuses heben. Vorsicht: Verwenden Sie den 3D-Drucker nicht in staubigen und nassen Umgebungen. Stellen Sie sicher, dass sich keine Wärmequelle in der unmittelbaren Umgebung befinden und das Gerät keinem direkten Sonnenlicht ausgesetzt ist (auch nicht indirekt durch ein Fenster).
- Seite 13 Um eine Blockierung zu verhindern, stellen Sie sicher, dass sich keine Objekte auf dem 3D- Drucker befinden und keine Hindernisse vor dem 3D-Drucker vorhanden sind. Prüfen Sie, ob die Spannung stabil, ordnungsgemäß geerdet und frei von elektrischer Leckage ist. Der 3D-Drucker kann nur in aufrechter Position installiert werden.
-
Seite 14: Vorderansicht Links
Vorderansicht links Bezeichnung Beschreibung 7” Touch Screen Der Touch Screen ermöglicht eine einfache Bedienung des Druckers. Power-Taste Mittels Power-Taste kann der 3D-Drucker ein- und ausgeschaltet werden. Die Abdeckung schützt das Bauvolumen vor Staub und Strahlen. Während PMMA-Abdeckung des Druckprozesses bewegt sich die Abdeckung auf und ab. Die PMMA-Abdeckplatte schützt den Bauraum und kann zum Wechseln, Abdeckplatte Entfernen oder Befüllen der Wanne abgenommen werden. - Seite 15 Vorderansicht rechts (entfernbare Teile) Hinteransicht links Models SF350 PLUS and SF363 PLUS Bezeichnung Beschreibung Die PMMA-Abdeckplatte schützt den Bauraum und kann zum Wechseln, Abdeckplatte Entfernen oder Befüllen der Wanne abgenommen werden. Auf der Bauplattform befinden sich nach dem Druck die gedruckten Teile. Bauplattform Die Bauplattform kann dem Drucker entnommen werden.
- Seite 16 Lichtquelle bewegt und somit auch für größere Objekte volle Präzision bietet. Modelle SF350 PLUS und SF363 PLUS Die SolFlex 350 PLUS und SolFlex 363 PLUS Geräte beinhalten ein neuartiges Sensorsystem, um die Stabilität des Druckprozesses zu erhöhen und bis zu 40% der Druckzeit zu sparen. Die Laser-/Sensor- Einheit misst die Ablenkung des Lichtstrahls in der Wanne, um Rückschlüsse auf den Ablösestatus...
- Seite 17 1. Verbinden Sie das Stromkabel des Netzteils mit dem 3D-Drucker und stecken Sie den Schuko Stecker an eine Steckdose an. 2. Drücken Sie die Power-Taste an der Vorderseite des Gerätes. 3. Warten Sie bis das Betriebssystem hochgefahren ist und die Benutzeroberfläche auf dem Touchscreen angezeigt wird.
- Seite 18 Um zum W2P Home Screen von einem Untermenü wieder zurückzukehren, berühren Sie das W2P- Logo in der oberen linken Ecke. Wichtig: Bitte beachten Sie, dass Änderungen in den SETTINGS zu Fehldrucken oder schlechten Druckergebnissen führen kann. Daher kontaktieren Sie bitte das W2P-Team, bevor Sie derartige Änderungen durchführen.
- Seite 19 Vergewissern Sie sich, dass das Netzwerkkabel mit dem Ethernet-Anschluss (13) verbunden ist. Wählen Sie SETTINGS am W2P Home Screen und anschließend den Menüpunkt NETWORK aus. Sie können den SolFlex-Drucker entweder via DHCP oder durch Eingabe einer IPv4-Adresse mit dem Netzwerk verbinden.
- Seite 20 Konfiguration via DHCP Wenn Sie einen DHCP (dynamic host configuration protocol) Server benutzen, um den SolFlex-Drucker mit dem Netzwerk zu verbinden, wählen Sie DHCP aus and drücken Sie zur Bestätigung DONE. Konfiguration via IPv4-Adresse Um Ihren SolFlex-Drucker mit einer IPv4-Adresse zu verbinden, deselektieren Sie DHCP und geben Sie eine statische IP Address ein, indem Sie auf IP Address klicken.
- Seite 21 Um STL-Modelle drucken zu können, müssen diese mittels CAM-Software für den Druck vorbereitet werden. Nachdem Support-Strukturen angebracht wurden, wird das 3D-Modell für den Druck vorbereitet, indem es in die zu druckenden Schichten zerlegt wird. Mittels CAM-Software können die Druckdateien (das „Job File“) entweder als .zip-Ordner (mit *.png- oder *.svg-Dateien) oder als .slc-Datei exportiert und vom Drucker verarbeitet werden.
- Seite 22 1. Platzieren Sie die Materialwanne (FlexVat) auf den dafür vorgesehenen vier Befestigungsbolzen. 2. Fixieren Sie die Wanne durch Drehen der vier Rändelschrauben. Wichtig: Achten Sie darauf, dass die Wanne sicher auf den vier Befestigungsbolzen platziert ist. Starten Sie den Druckauftrag erst, wenn alle vier Rändelschrauben ordnungsgemäß fixiert sind.
- Seite 23 Füllen Sie keinesfalls Material in den Drucker, wenn sich keine Wanne im Drucker befindet. Das Material kann zu Schäden am Drucker führen. Vergewissern Sie sich auch, dass kein Material mit den VDFS-Komponenten (bei SolFlex 350 PLUS / SolFlex 363 PLUS) in Berührung kommt.
- Seite 24 UV-Strahlung: Stellen Sie vor jedem Druckvorgang sicher, dass sich die PMMA- Abdeckung (3) in einwandfreiem Zustand befindet und dass die Abdeckplatte (4) sowie die Bauplattform (5) korrekt installiert wurden. Nach Einschalten des SolFlex-Printers, wählen Sie PRINT auf dem Home Screen. Anschließend ist das Job File auszuwählen, welches Sie entweder über die Netzwerkfreigabe (/Network) oder über einen USB-Stick (/USB) an den Drucker übermitteln können.
- Seite 25 Wählen Sie anschließend die Schichtdicke für Ihren Druck. Bitte berücksichtigen Sie, dass die ausgewählte Schichtdicke der Schichtdicke in der CAM-Software entsprechen muss. Drücken Sie NEXT, um fortzufahren. Wählen Sie den BuildStyle für Ihren Druck und bestätigen Sie diesen ebenso mit NEXT. Bevor Sie den Druckprozess starten, prüfen Sie bitte, ob die Materialwanne korrekt eingesetzt und fixiert wurde.
- Seite 26 Die Bauplattform wird nun durch integrierte Magnete fixiert. Vergewissern Sie sich, dass die Bauplattform und der Bauteilträger ordnungsgemäß installiert sind und drücken Sie zur Bestätigung NEXT. Wenn der Drucker noch nicht initialisiert wurde, werden Sie nun gefragt, ob Sie eine Initialisierung durchführen möchten, bevor Sie den Druckprozess starten.
- Seite 27 Nach erfolgreicher Verarbeitung der Daten startet der Druckprozess und die aktuell gedruckte Schicht wird in einem Fenster, das auf der rechten Seite des Displays aufscheint, angezeigt. Die PAUSE– und ABORT-Schaltflächen werden angezeigt, um den Prozess jederzeit anhalten und abbrechen zu können. Um den Druckprozess abzubrechen, müssen Sie dies durch OK bestätigen oder durch CANCEL verhindern, falls Sie versehentlich die ABORT-Schaltflächen berührt hatten.
- Seite 28 Wichtig: Stecken Sie den Drucker immer aus, wenn Sie diesen reinigen. Verwenden Sie nur empfohlene Reinigungsmaterialien. Um die Lebensspanne Ihrer Wanne zu maximieren, entleeren und reinigen Sie die Wanne nach jedem Druckprozess sorgfältig. Benutzen Sie keine scharfen, spitzen oder scheuernden Hilfsmittel bzw. Materialien zur Reinigung der Wanne, da es dadurch zu Beschädigungen kommen kann.
- Seite 29 Sollte eine mit flüssigem Material gefüllte Wanne gelagert werden müssen, lagern Sie die Wanne so, dass der Wannenboden gerade und nicht durchgebogen ist. Dazu verwenden Sie idealerweise die Originalverpackung der Wanne, welche die Wanne gleichzeitig gegen Schmutz und UV-Licht schützt. FlexVat Original- verpackung Wenn die Wanne nicht in Verwendung ist, sollte das Material so kurz wie möglich in der Wanne...
- Seite 30 Entfernen der Zubehörteile für die Reinigung: 1. Entfernen Sie die Bauplattform (5). 2. Entfernen Sie die PMMA-Abdeckplatte (4). 3. Bewegen Sie den Hubaufbau in die unterste Position, indem Sie das JOG MODE Menü verwenden. 4. Schalten Sie den 3D-Drucker ordnungsgemäß mit dem Power-Schalter (2) aus. 5.
- Seite 31 Reinigungsmittel, die frei von Säure oder Halogeniden sind, empfohlen. Um die Materialwanne und Bauplattform gründlich zu säubern, sind Isopropanol oder alkoholhältige Lösungen zu verwenden. Schäden, welche durch die Verwendung von anderen Reinigungsmitteln entstehen, entziehen sich der Haftung durch die W2P Engineering GmbH. Wichtig: Tragen Sie stets passende Sicherheitskleidung (Schutzbrillen, Einweghandschuhe).
- Seite 32 Im Build Job-Untermenü können neue Material-Settings zur Materialbibliothek hinzugefügt, Materialkonfigurationen gespeichert und Materialdateien bearbeitet werden. Zusätzlich können auch BuildStyles für den SolFlex 3D-Drucker geladen und gespeichert werden. Der SolFlex 350/363 enthält verschiedene Material-Settings und BuildStyles für schnelle und stabile Druckergebnisse.
- Seite 33 Um eine Netzwerkverbindung herzustellen, steht Ihnen das Network-Untermenü zur Verfügung. Genauere Informationen finden Sie unter Verbindung mit dem Netzwerk. Sollten Sie Unterstützung zur Netzwerkfreigabe benötigen, kontaktieren Sie bitte einen W2P Engineering Service-Mitarbeiter (support@way2production.at). Über das Firmware-Menü können Updates hochgeladen werden.
- Seite 34 Das JOG MODE Menü hilft Ihnen bei der Änderung der Hubaufbau-Position des Druckers (z-Achse) und erlaubt die Verriegelung bzw. Entriegelung der Bauplattform. Move To Top ......Der Hubaufbau bewegt sich in die oberste Position. Move To Bottom ....... Der Hubaufbau bewegt sich in die unterste Position. Initialize .........
- Seite 35 Sobald der Drucker eingeschaltet wird, muss vor jedem Druckprozess eine Initialisierung durchgeführt werden. Der Initialisierungsprozess setzt die Motor-Positionen auf die Referenzwerte zurück. Wie im Abschnitt Das Print-Menü beschrieben, wird die Initialisierung (falls notwendig) automatisch vor jedem Druckprozess durchgeführt. Bitte beachten Sie, dass sich der komplette Hubaufbau inklusive PMMA- Abdeckung während des Initialisierungsprozesses bewegt.
- Seite 36 Im INFO-Menü sind Lizenzinformationen, die Seriennummer des SolFlex-Druckers, die Software- Version und weitere Informationen zu finden.
- Seite 37 Sichere und stabile Druckergebnisse können ausschließlich dann garantiert werden, wenn von W2P empfohlene Materialien verwendet werden. Wenn Sie Materialien einsetzen, die nicht in der SolFlex Materialbibliothek enthalten sind, kontaktieren Sie bitte einen W2P Engineering Service-Mitarbeiter unter support@way2production.at. Unsachgemäßer Gebrauch von anderen Materialien kann die Lebensdauer...
-
Seite 38: Abmessungen
Abmessungen: 400 mm... - Seite 39 And therefore corresponds to the regulations of the directive. Et répond ainsi aux dispositions de la directive. In case of any change or modification of the machine not authorized by the W2P Engineering GmbH this declaration becomes invalid. Zusammenstellung der Dokumente: Herr Dipl. Ing. Dr. Simon Gruber; Herr Dipl. Ing. Markus Schaner Klosterneuburg, 31.07.2017...
- Seite 40 W2P Engineering GmbH Hasnerstraße 123 1160 Wien | Austria Telefon: +43 (0) 1-306 28 57 Email: office@way2production.at ATU70411878 FN 449394Z...
