CT-2902 Bomba hidráulica a batería
3.7 Descripción de los trabajos con el centro de transformación de carriles de contacto
En trabajos con el centro de transformación de carriles de contacto (adaptador SBZ4 requerido), las teclas de avance
y retroceso no funcionan en la bomba. El adaptador SBZ4 deberá estar conectado con el conector para los mandos a
distancia. Para ello, deberá conectarse CT-2902RPS, FTA4 o ZST4 para controlar la bomba. El iniciador (interruptor de
proximidad) del centro de transformación de carriles de contacto está conectado al segundo conector del SBZ4. El inicia-
dor siempre deberá estar sometida, es decir, deberá estar introducida en el dispositivo previsto.
Lea el manual de instrucciones del dispositivo de doblado de carriles de contacto para ver más advertencias.

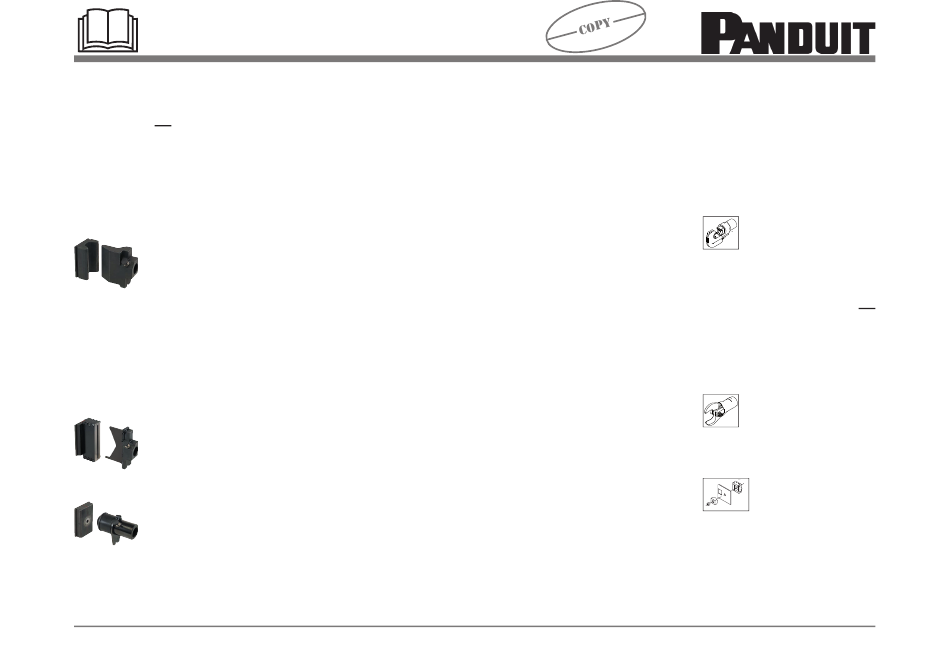

3.7.1 Trabajos con la pieza de doblado
Seleccione el programa 1 con ayuda del conmutador de selección de programación
El ángulo deseado de doblado se ajusta en el iniciador (interruptor de proximidad). Coloque el carril.
Comience con el ciclo de trabajo pulsando el interruptor de avance del SBZ4.
Es posible reajustarlo soltando el interruptor de avance durante el proceso de doblado, dado que el pistón no
retrocede a la posición de salida al detenerse. Al pulsarlo de nuevo, continuará el ciclo de trabajo en este punto.
Al conectar con FTA4 y ZST4, solamente se puede interrumpir el ciclo de trabajo al pisar el FTA4, pulsando el
botón de parada de emergencia en el ZST4 o el botón de retroceso de emergencia en la bomba.
Al fi nalizar el proceso de doblado, el pistón retrocede automáticamente a la posición de salida.
3.7.2 Trabajos con la pieza de corte
Seleccione el programa 2 con ayuda del conmutador de selección de programación
Comience con el ciclo de trabajo pulsando el interruptor de avance.
El pistón retrocede a la posición de salida al soltar el interruptor de avance.
3.7.3 Trabajos con la pieza de perforado
Seleccione el programa 3 con ayuda del conmutador de selección de programación
Comience con el ciclo de trabajo pulsando el interruptor de avance.
Al fi nalizar con el proceso de troquelado, la bomba se apaga.
4. Indicaciones para el manejo del aparato conforme al uso prescrito
La bomba puede utilizarse y transportarse en cualquier posición.
