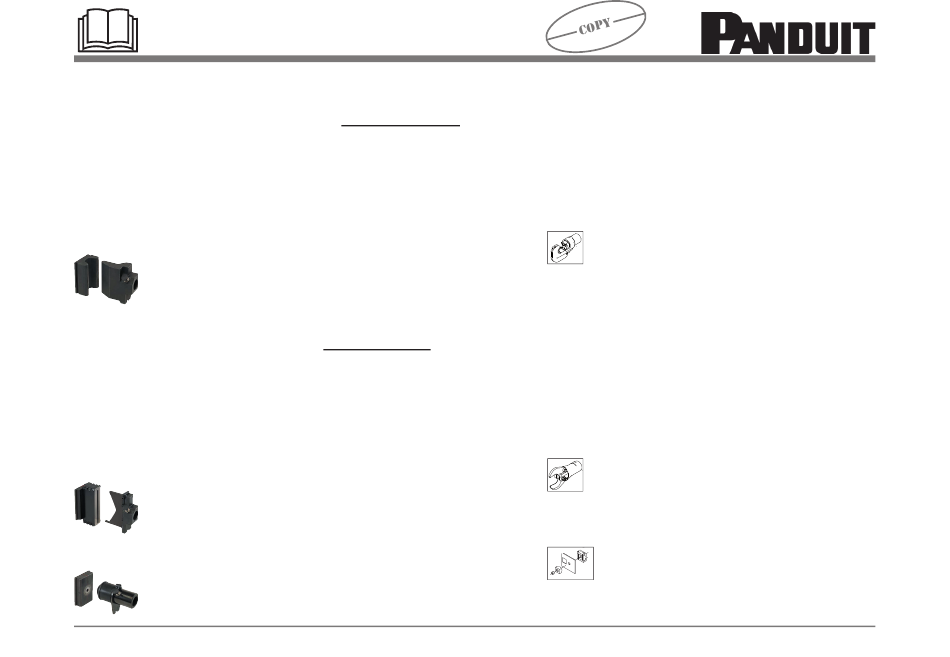

3.7 Description des travaux avec le centre d'usinage de la barre conductrice

Lors des travaux avec le centre d'usinage de la barre conductrice (adaptateur SBZ4 nécessaire), le bouton-poussoir
d'avance et de recul sur la pompe ne fonctionne pas. L'adaptateur SBZ4 doit être raccordé par le biais de la douille
de raccordement pour les télécommandes. CT-2902RPS, FTA4 ou ZST4 doivent ici être raccordées pour la com-
mande de la pompe. L'initiateur (détecteur de proximité) du centre d'usinage de la barre conductrice est raccordé sur
le deuxième port de la SBZ4. Une pression doit toujours être exercée sur l'initiateur, c'est-à-dire que ce dernier doit
être enfi ché dans la direction prévue à cet eff et.
Pour d'autres informations, lire le mode d'emploi de l'appareil de pliage des barres conductrices.
3.7.1

Travailler avec l'outil de pliage

Choisir le programme 1 à l'aide du sélecteur de programme.
L'angle de pliage souhaité est réglé sur l'initiateur (détecteur de proximité). La barre est installée.
Commencer le cycle de travail en actionnant le bouton-poussoir d'avance de la SBZ4.
Un ajustage ultérieur est possible pendant la procédure de pliage en relâchant le bouton-poussoir d'avance
étant donné que le piston ne retourne pas dans la position initiale lorsqu'il s'arrête. Un nouvel actionnement
permet de poursuivre le cycle de travail à cet endroit.
Lors du raccordement par le biais de FTA4 et de ZST4, une interruption du cycle de travail au niveau de la
pompe est possible uniquement lors de l'enfoncement de FTA4, en appuyant sur le bouton d'arrêt d'urgence sur
ZST4 ou lors de l'actionnement du bouton d'arrêt d'urgence de retour.
Une fois la procédure de pliage terminé, le piston retourne automatiquement dans la position initiale.
3.7.2

Travailler avec l'outil de coupe

Choisir le programme 2 à l'aide du sélecteur de programme.
Commencer le cycle de travail en actionnant le bouton-poussoir d'avance.
Lors du relâchement du bouton-poussoir d'avance, le piston retourne dans la position initiale.
3.7.3 Travailler avec l'outil de poinçonnage
Choisir le programme 3 à l'aide du sélecteur de programme.
Commencer le cycle de travail en actionnant le bouton-poussoir d'avance.
Suite à la fi n de la procédure de poinçonnage, la pompe s'éteint.
