Motorkomponenten (Optionen)
3.1 Thermischer Motorschutz
Vorsicht
!
Der eingebaute Temperaturfühler schützt die Servomotoren vor Überlastungen:
Achshöhe 36 und 48
ab Achshöhe 63
Für thermisch kritische Belastungsfälle, z. B. hohe Überlastung im Motorstillstand,
ist kein ausreichender Schutz mehr vorhanden. Daher ist als weitergehende
Schutzmaßnahme z. B. ein thermisches Überstromrelais vorzusehen.
R
KL

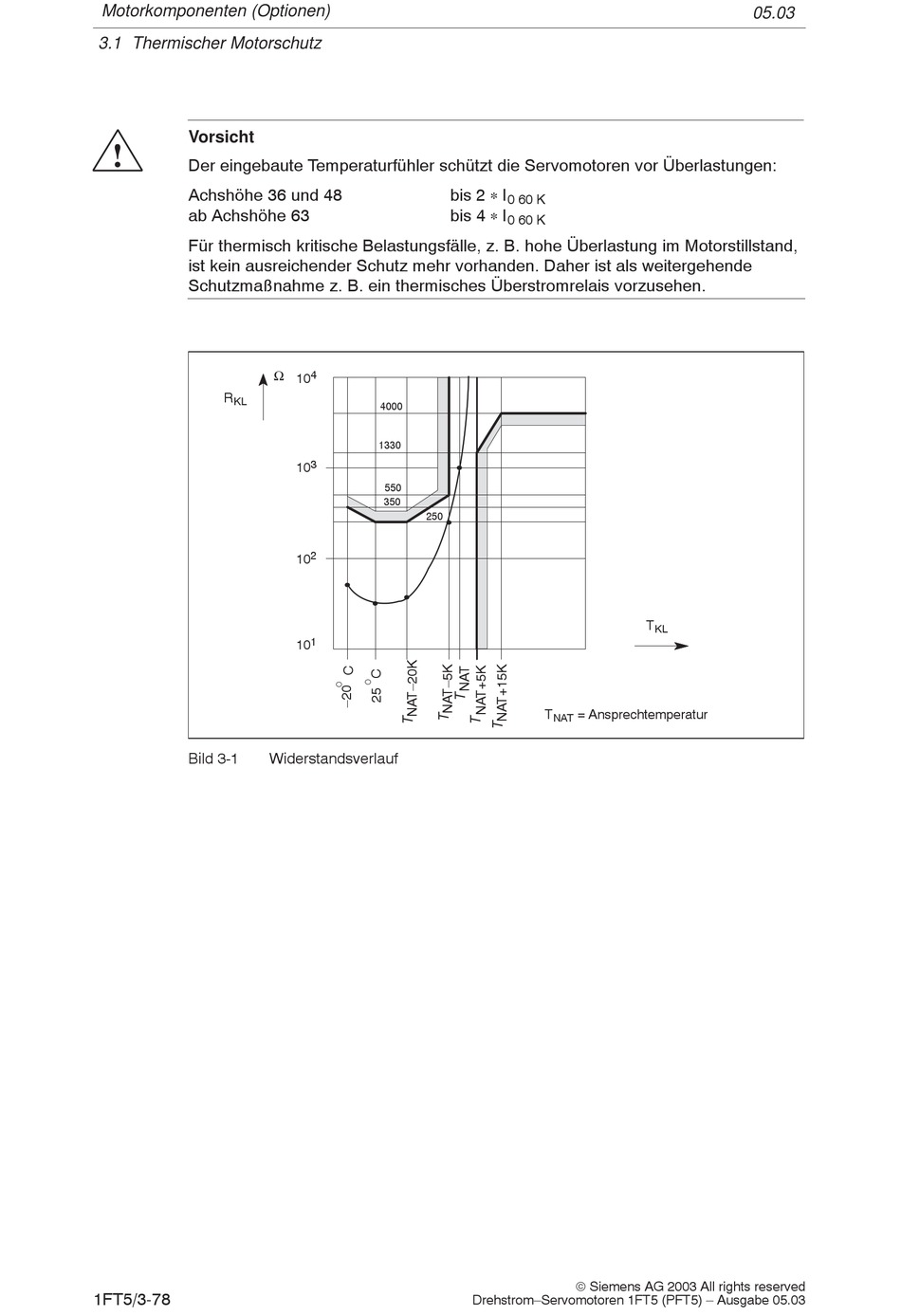

Bild 3-1
1FT5/3-78
Ω 4
10
4000
1330
3
10
550
350
250
2
10
1
10
Widerstandsverlauf
bis 2<I
0 60 K
bis 4<I
0 60 K
T = Ansprechtemperatur
NAT
 Siemens AG 2003 All rights reserved
Drehstrom–Servomotoren 1FT5 (PFT5) – Ausgabe 05.03
05.03
T
KL
