1.5 Kühlung
Die unterschiedlichen Kühlarten (Selbstkühlung und Fremdbelüftung) sind in der
Dokumentation "Allgemeiner Teil" beschrieben.
Fremdbelüftung
Schutzart: IP 54 (nach EN 60529). IP 67 kann nicht erfüllt werden. Die erwärmte
Abluft darf nicht wieder angesaugt werden.
Der Fremdlüfter kann nachgerüstet werden, wobei auf nachfolgende Maßnahmen
geachtet werden muss. AH 100 sollte nur durch eine von Siemens autorisierte
Werkstatt nachgerüstet werden.
Aufgrund der höheren Drehmomente und damit der höheren Strangströme, sind
den Motoren zum Teil größere Leistungsstecker zugeordnet.
Die AH 71, 100 und 132 unterscheiden sich folgendermaßen:
S AH 100 und 132: Luftrichtung von AS nach BS
Mittels eines angebauten Radiallüfters wird Luft von der B–Seite aus durch die
Gehäuseecken des Strangpressprofils angesaugt.
Die geänderten Maße sind den Maßblättern zu entnehmen.
Anschlusstechnik:
Anschlussspannung:
Maximalstrom:
Gewicht der Belüftungsbaugruppe: ca. 5,6 kg

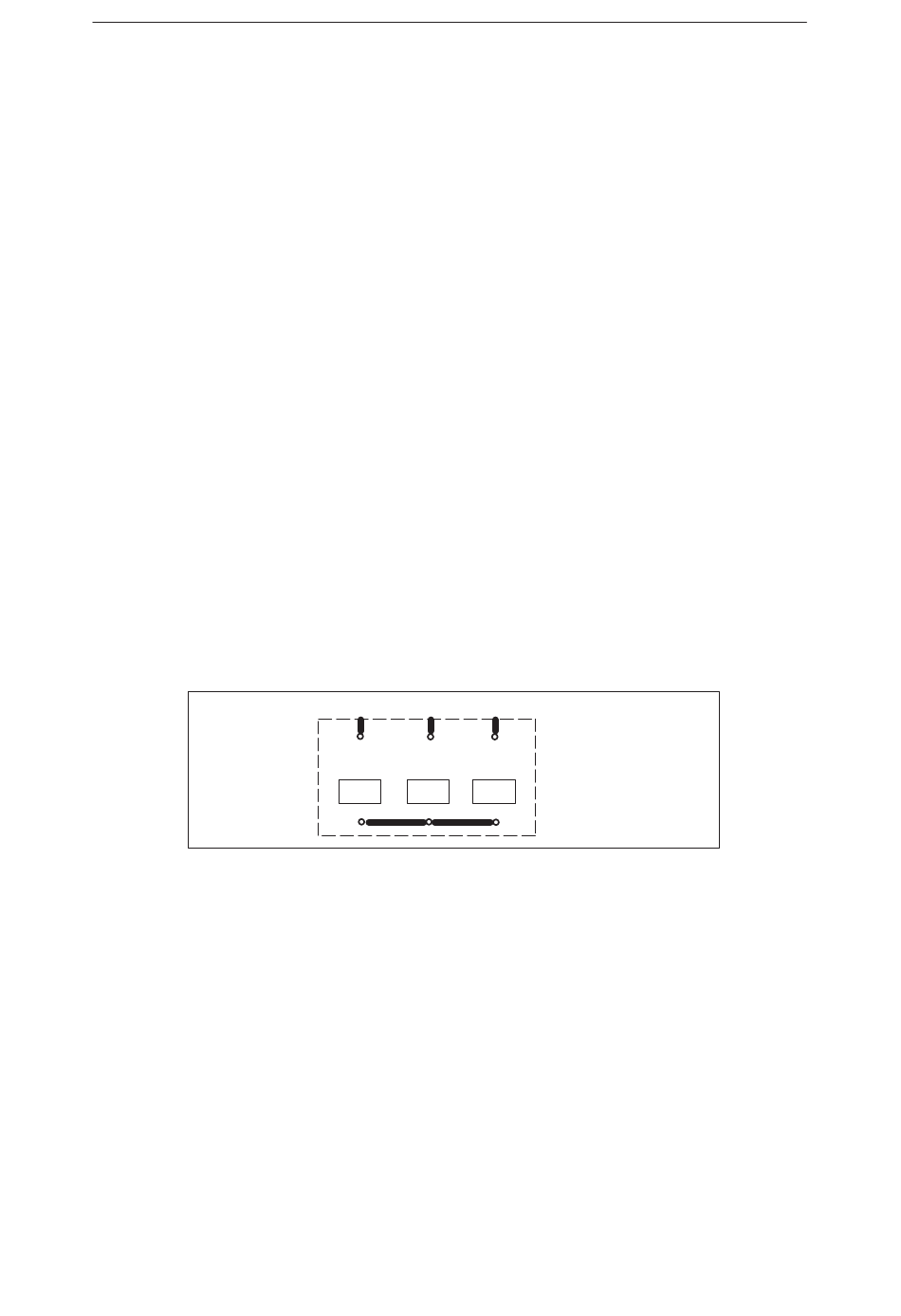

Bild 1-1
S AH 71: Luftrichtung von BS nach AS
Eine Umkehrung der Luftrichtung reduziert die Drehmomentausbeute um ca.
20 %.
Mechanische Änderung der Motoren gegenüber Selbstkühlung:
– Der Leistungstecker wird um 12 mm höher gesetzt.
– Von der B–Seite aus wird ein Blechmantel über das Motorgehäuse
geschoben, in dem der Axiallüfter eingebaut ist. Durch die Aussparung des
Blechmantels an den Anschlußsteckern wird dort der Motor nur teilweise mit
Luft umströmt (Dreiseitenbelüftung).
– Die Motormaße sind den Maßblättern zu entnehmen.
 Siemens AG 2003 All rights reserved
Drehstrom–Servomotoren 1FT5 (PFT5) – Ausgabe 05.03
L1 L2
U1 V2
W2 U2
Anschluss Lüfter AH 100/132
Beschreibung des Motors
über Klemmenkasten
3AC 400/460 V, 50/60 Hz
0,4 A
L3
W3
V2
1.5 Kühlung
