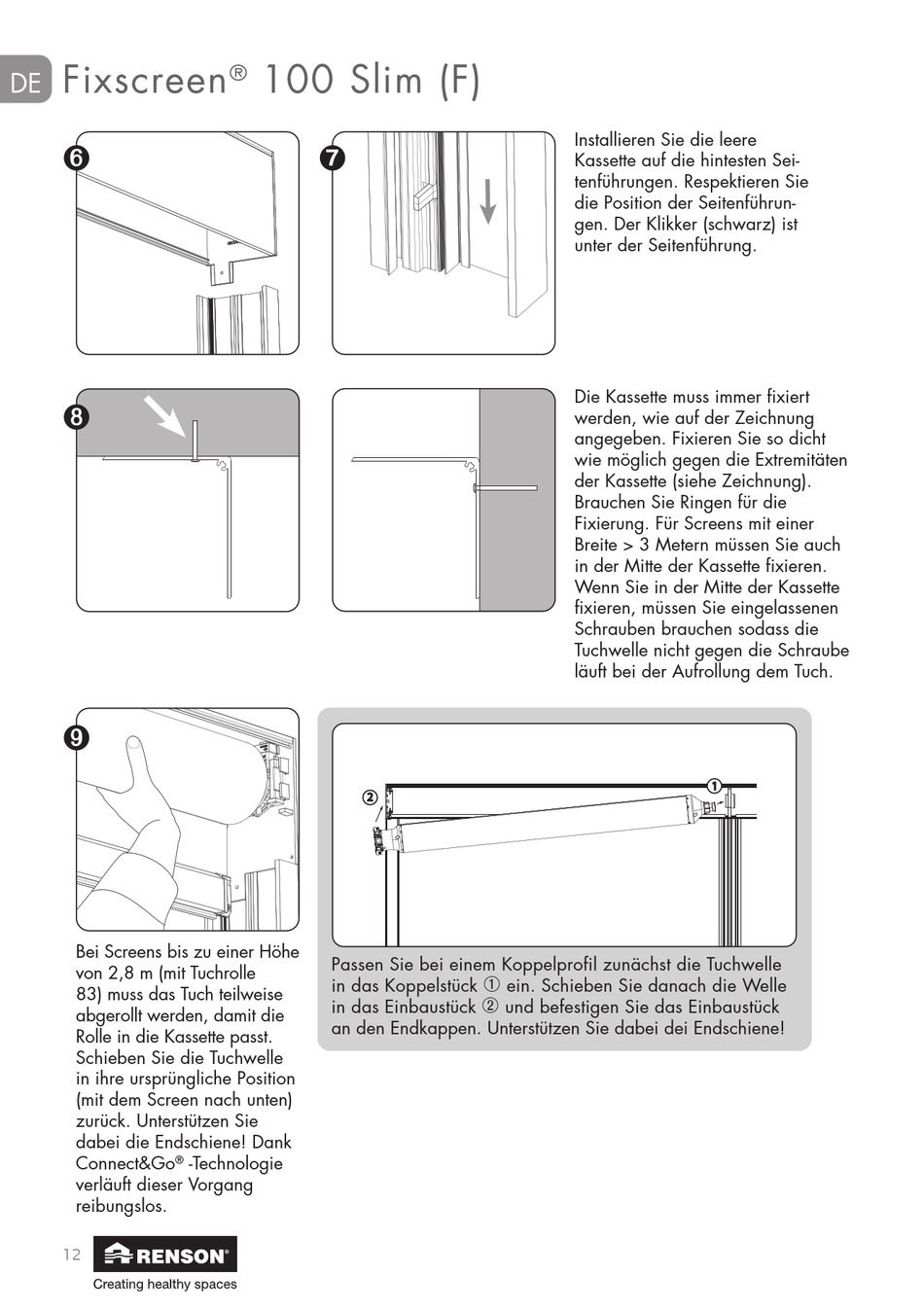

Renson Fixscreen 100 Slim Montageanleitung Seite 12

Fixscreen
de
➏
➑
➒
Bei Screens bis zu einer Höhe
von 2,8 m (mit Tuchrolle
83) muss das Tuch teilweise
abgerollt werden, damit die
Rolle in die Kassette passt.
Schieben Sie die Tuchwelle
in ihre ursprüngliche Position
(mit dem Screen nach unten)
zurück. Unterstützen Sie
dabei die Endschiene! Dank
Connect&Go
®
verläuft dieser Vorgang
reibungslos.
12
100 Slim (F)
®
➐
Passen Sie bei einem Koppelprofil zunächst die Tuchwelle
in das Koppelstück
in das Einbaustück
an den Endkappen. Unterstützen Sie dabei dei Endschiene!
-Technologie
Installieren Sie die leere
Kassette auf die hintesten Sei-
tenführungen. Respektieren Sie
die Position der Seitenführun-
gen. Der Klikker (schwarz) ist
unter der Seitenführung.
Die Kassette muss immer fixiert
werden, wie auf der Zeichnung
angegeben. Fixieren Sie so dicht
wie möglich gegen die Extremitäten
der Kassette (siehe Zeichnung).
Brauchen Sie Ringen für die
Fixierung. Für Screens mit einer
Breite > 3 Metern müssen Sie auch
in der Mitte der Kassette fixieren.
Wenn Sie in der Mitte der Kassette
fixieren, müssen Sie eingelassenen
Schrauben brauchen sodass die
Tuchwelle nicht gegen die Schraube
läuft bei der Aufrollung dem Tuch.
➀ ein. Schieben Sie danach die Welle
➁ und befestigen Sie das Einbaustück
