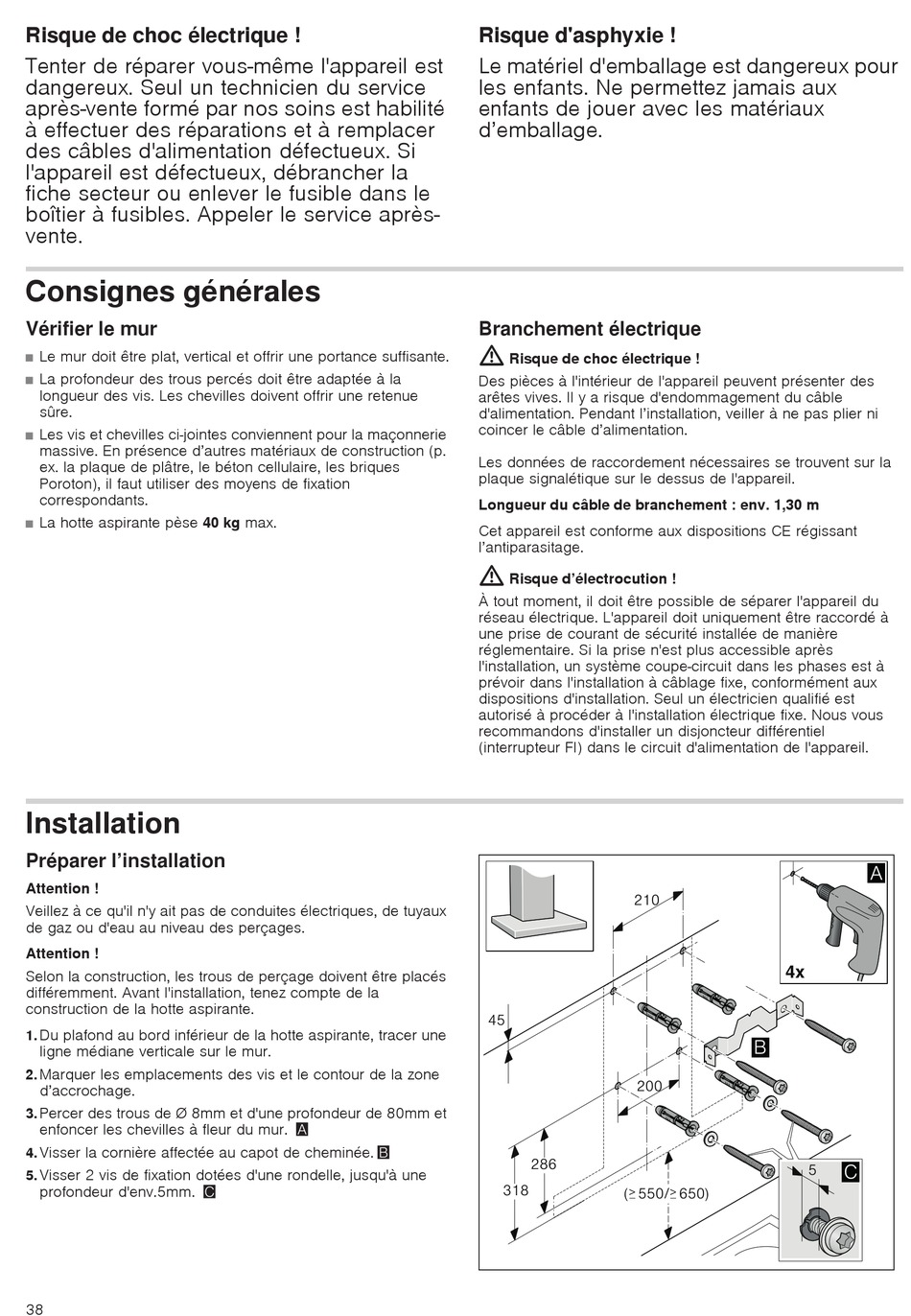

Consignes Générales; Branchement Électrique; Installation - CONSTRUCTA CD639650 Gebrauchs- Und Montageanleitung

Risque de choc électrique !
Tenter de réparer vous-même l'appareil est
dangereux. Seul un technicien du service
après-vente formé par nos soins est habilité
à effectuer des réparations et à remplacer
des câbles d'alimentation défectueux. Si
l'appareil est défectueux, débrancher la
fiche secteur ou enlever le fusible dans le
boîtier à fusibles. Appeler le service après-
vente.
Consignes générales
Vérifier le mur
Le mur doit être plat, vertical et offrir une portance suffisante.
■
La profondeur des trous percés doit être adaptée à la
■
longueur des vis. Les chevilles doivent offrir une retenue
sûre.
Les vis et chevilles ci-jointes conviennent pour la maçonnerie
■
massive. En présence d'autres matériaux de construction (p.
ex. la plaque de plâtre, le béton cellulaire, les briques
Poroton), il faut utiliser des moyens de fixation
correspondants.
La hotte aspirante pèse 40 kg max.
■

Installation

I n s t a l l a t i o n
Préparer l'installation
Attention !
Veillez à ce qu'il n'y ait pas de conduites électriques, de tuyaux
de gaz ou d'eau au niveau des perçages.
Attention !
Selon la construction, les trous de perçage doivent être placés
différemment. Avant l'installation, tenez compte de la
construction de la hotte aspirante.
1. Du plafond au bord inférieur de la hotte aspirante, tracer une
ligne médiane verticale sur le mur.
Marquer les emplacements des vis et le contour de la zone
2.
d'accrochage.
Percer des trous de Ø 8mm et d'une profondeur de 80mm et
3.
enfoncer les chevilles à fleur du mur. ¨
4. Visser la cornière affectée au capot de cheminée. ©
5. Visser 2 vis de fixation dotées d'une rondelle, jusqu'à une
profondeur d'env.5mm. ª
38
Risque d'asphyxie !
Le matériel d'emballage est dangereux pour
les enfants. Ne permettez jamais aux
enfants de jouer avec les matériaux
d'emballage.
C o n s i g n e s g é n é r a l e s
Branchement électrique
:
Des pièces à l'intérieur de l'appareil peuvent présenter des
arêtes vives. Il y a risque d'endommagement du câble
d'alimentation. Pendant l'installation, veiller à ne pas plier ni
coincer le câble d'alimentation.
Les données de raccordement nécessaires se trouvent sur la
plaque signalétique sur le dessus de l'appareil.
Longueur du câble de branchement : env. 1,30 m
Cet appareil est conforme aux dispositions CE régissant
l'antiparasitage.
:
À tout moment, il doit être possible de séparer l'appareil du
réseau électrique. L'appareil doit uniquement être raccordé à
une prise de courant de sécurité installée de manière
réglementaire. Si la prise n'est plus accessible après
l'installation, un système coupe-circuit dans les phases est à
prévoir dans l'installation à câblage fixe, conformément aux
dispositions d'installation. Seul un électricien qualifié est
autorisé à procéder à l'installation électrique fixe. Nous vous
recommandons d'installer un disjoncteur différentiel
(interrupteur FI) dans le circuit d'alimentation de l'appareil.
Risque de choc électrique !
Risque d'électrocution !
