GE 150

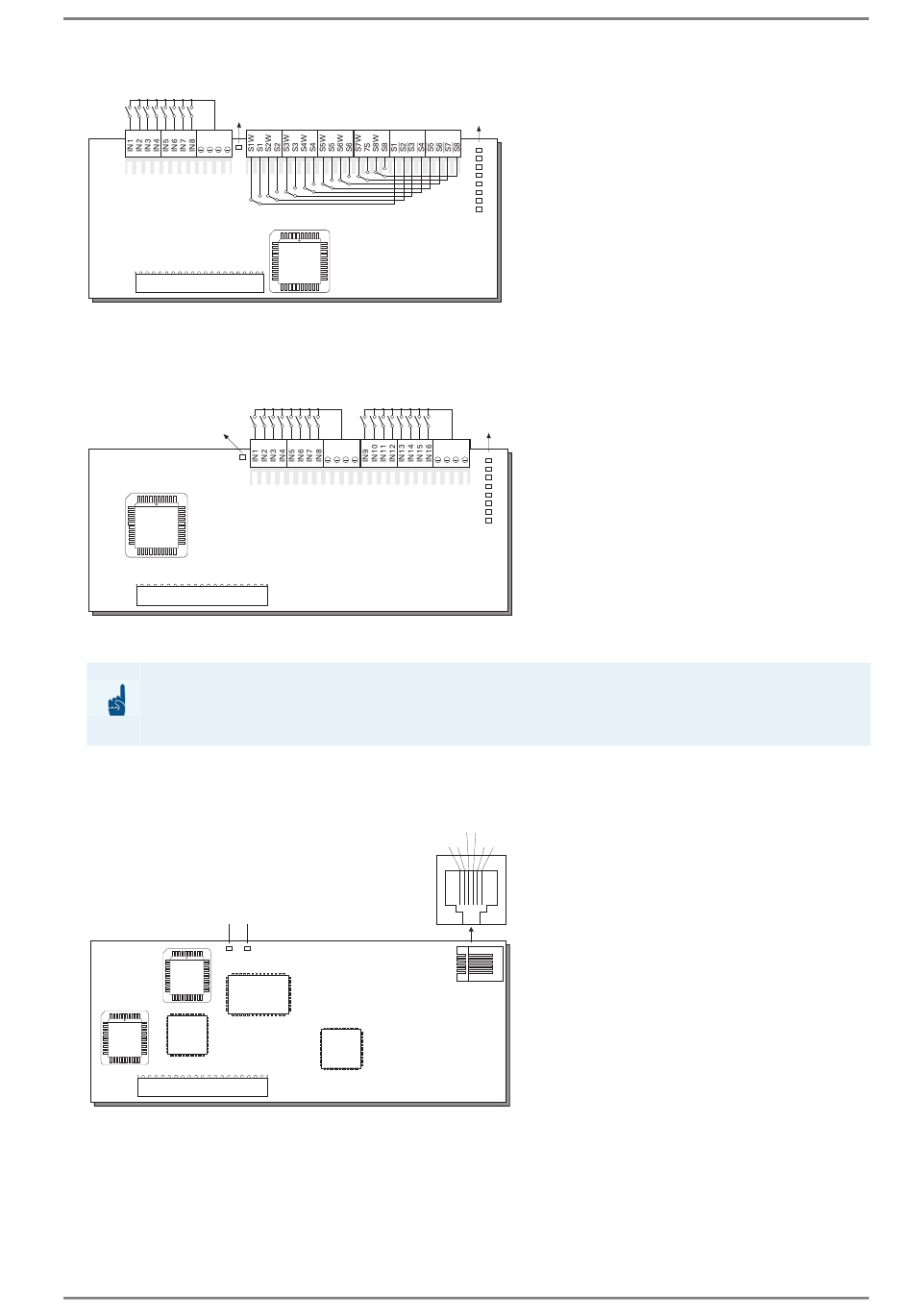

Eingangs-/Ausgangskarte G15-8E8A
Statusanzeige
8E8A Karte
Eingang 1-8
Anschluss Eingangs-/Ausgangskarte G15-8E8A
Eingangskarte G15-16E
Statusanzeige
Eingangskarte
Anschluss Eingangskarte G15-16E
ACHTUNG: Keine Spannung an Eingängen anlegen
Es darf keine Spannung an den Eingängen angelegt werden. Es dürfen nur potentialfreie Kontakte wie
z.B.: Relaiskontakte, Schützkontakte, Tasten oder Schalter angeschlossen werden.
Telefon-Interfacekarte G15-TEL
Status-LEDs:
Run
Anschluss Telefon-Interfacekarte G15-TEl
1.1/0116
AnschlußTelefonleitung:
Line
Anzeige-LED s
für S1 bis S8
1
2
3
4
5
6
7
8
Anzeige LEDs
für IN1 – IN8
1
2
3
4
5
6
7
8
a b
NC NC
NC
NC
Installation
11
