GE 150

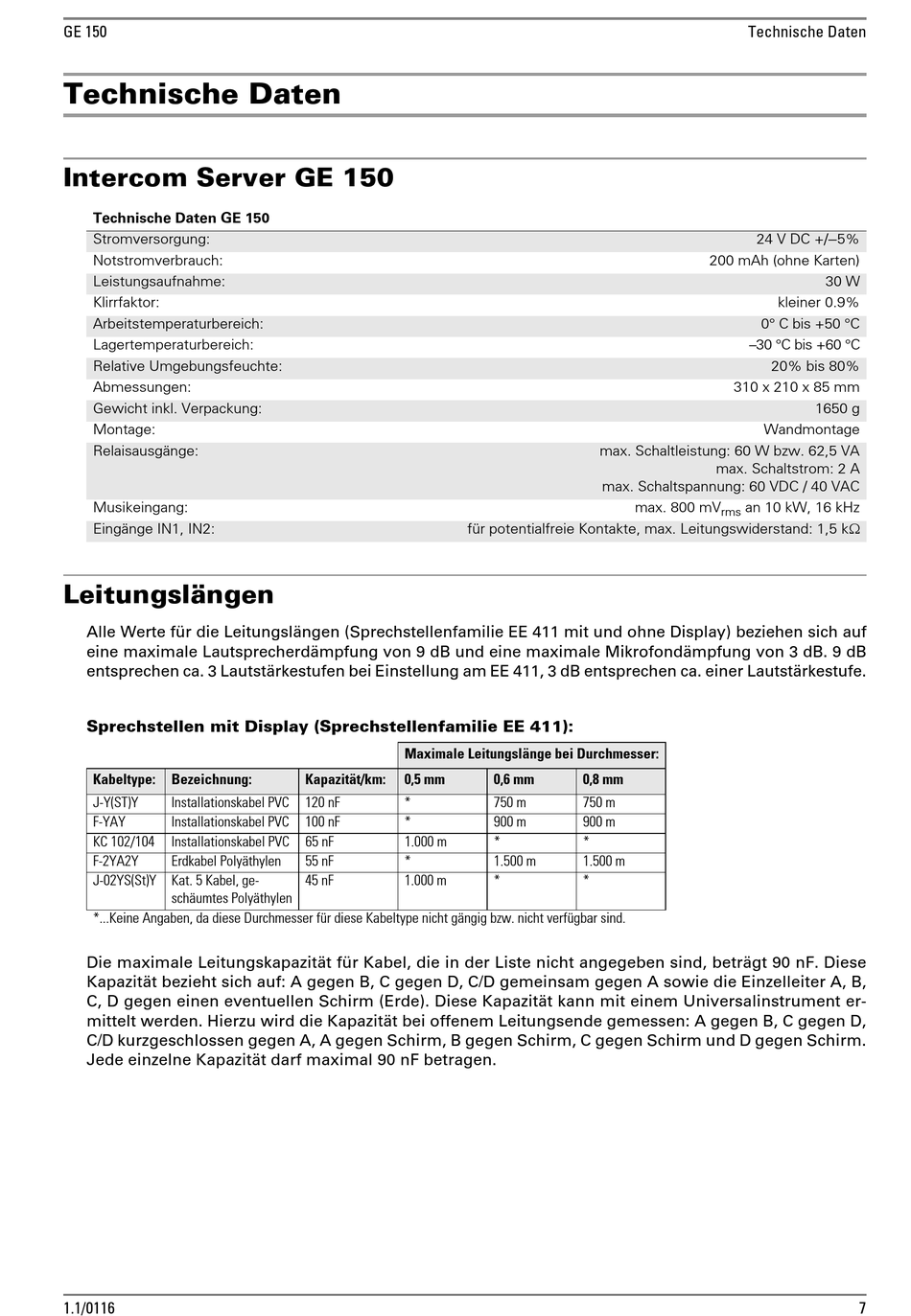

Technische Daten

Intercom Server GE 150

Technische Daten GE 150
Stromversorgung:
Notstromverbrauch:
Leistungsaufnahme:
Klirrfaktor:
Arbeitstemperaturbereich:
Lagertemperaturbereich:
Relative Umgebungsfeuchte:
Abmessungen:
Gewicht inkl. Verpackung:
Montage:
Relaisausgänge:
Musikeingang:
Eingänge IN1, IN2:
Leitungslängen
Alle Werte für die Leitungslängen (Sprechstellenfamilie EE 411 mit und ohne Display) beziehen sich auf
eine maximale Lautsprecherdämpfung von 9 dB und eine maximale Mikrofondämpfung von 3 dB. 9 dB
entsprechen ca. 3 Lautstärkestufen bei Einstellung am EE 411, 3 dB entsprechen ca. einer Lautstärkestufe.
Sprechstellen mit Display (Sprechstellenfamilie EE 411):
Kabeltype: Bezeichnung:
J-Y(ST)Y Installationskabel PVC
F-YAY Installationskabel PVC
KC 102/104 Installationskabel PVC
F-2YA2Y Erdkabel Polyäthylen
J-02YS(St)Y Kat. 5 Kabel, ge-
schäumtes Polyäthylen
*...Keine Angaben, da diese Durchmesser für diese Kabeltype nicht gängig bzw. nicht verfügbar sind.
Die maximale Leitungskapazität für Kabel, die in der Liste nicht angegeben sind, beträgt 90 nF. Diese
Kapazität bezieht sich auf: A gegen B, C gegen D, C/D gemeinsam gegen A sowie die Einzelleiter A, B,
C, D gegen einen eventuellen Schirm (Erde). Diese Kapazität kann mit einem Universalinstrument er-
mittelt werden. Hierzu wird die Kapazität bei offenem Leitungsende gemessen: A gegen B, C gegen D,
C/D kurzgeschlossen gegen A, A gegen Schirm, B gegen Schirm, C gegen Schirm und D gegen Schirm.
Jede einzelne Kapazität darf maximal 90 nF betragen.
1.1/0116
für potentialfreie Kontakte, max. Leitungswiderstand: 1,5 k
Maximale Leitungslänge bei Durchmesser:
Kapazität/km: 0,5 mm
120 nF *
100 nF *
65 nF 1.000 m
55 nF *
45 nF 1.000 m
max. Schaltleistung: 60 W bzw. 62,5 VA
max. Schaltspannung: 60 VDC / 40 VAC
max. 800 mV
0,6 mm 0,8 mm
750 m 750 m
900 m 900 m
* *
1.500 m 1.500 m
* *
Technische Daten
24 V DC +/-5%
200 mAh (ohne Karten)
30 W
kleiner 0.9%
0° C bis +50 °C
–30 °C bis +60 °C
20% bis 80%
310 x 210 x 85 mm
1650 g
Wandmontage
max. Schaltstrom: 2 A
an 10 kW, 16 kHz
rms
7
