Austausch Batterie - Ecom SHL 200-Ex Bedienungsanleitung

Instandhaltung, Wartung, Reparatur
DE
Folgende Prüfungen und Maßnahmen müssen mindestens bei der regelmäßigen
DE
Wartung durchgeführt werden.
DE
Prüfen
DE
der zulässigen Umgebungstemperatur
DE
DE
DE der Gehäusekomponenten auf
Rissbildung oder Beschädigungen.
DE
DE
DE
der bestimmungsgemäße Verwendung
DE
DE
DE

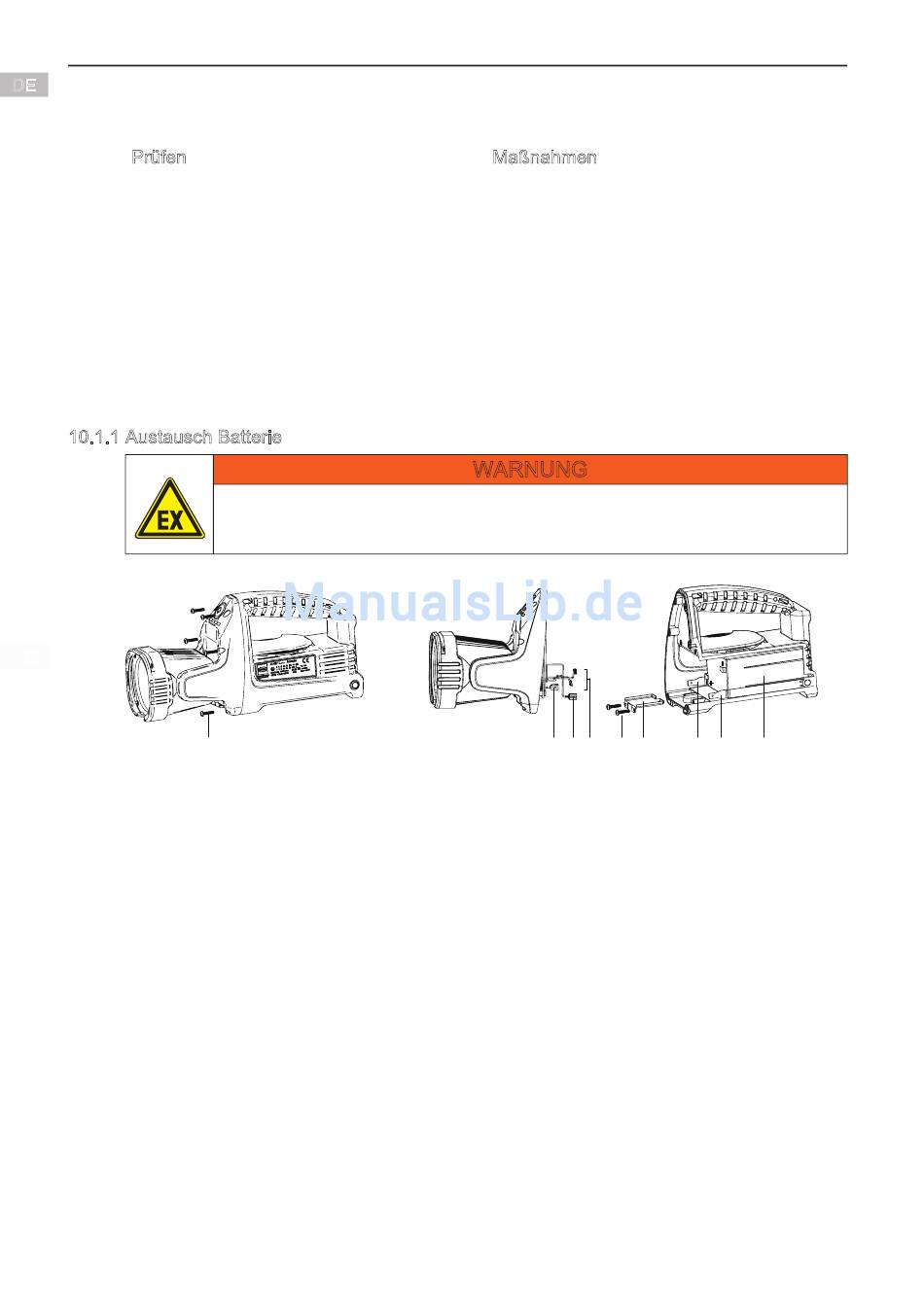

10.1.1 Austausch Batterie

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
1 6 x Schrauben Kopf (Torx 10)
2 Anschlussleitung Platine (+; -)
3 2 x Schrauben Haltebügel (Torx 10)
4 B a t t
5 Batterie
• Die Schrauben (1) am Kopf entfernen.
• Den Lampenkopf vom Gehäuse nehmen.
• Die Anschlussleitungen (A1, A2) von den Ladekontakten (B1, B2) abziehen.
• Die Anschlussleitungen (2) von den Batteriekontakten abziehen.
• Die Schrauben (3) vom Haltebügel entfernen.
• Den Batteriehaltebügel (4) entnehmen.
• Die Batterie (5) aus dem Gehäuse entfernen.
• Die neue Batterie gemäß Kennzeichnung im Gehäuse einsetzen.
• Den Batteriehaltebügel (4) einsetzen.
• Mit den Schrauben (3) den Batteriehaltebügel festschrauben -
Anzugsdrehmoment 0,5 Nm.
20
Handscheinwerfer
SHL 200-Ex
Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
• Handscheinwerfer nur im sicheren Bereich öffnen.
1
r e e i h l a e t b ü g l e
Maßnahmen
Bei Über- oder Unterschreiten der
zulässigen Umgebungstemperatur ist das
Gerät außer Betrieb zu nehmen.
Austauschbare Gehäusekomponenten
tauschen. Bei nicht austauschbaren
Gehäusekomponenten ist das Gerät außer
Betrieb zu nehmen.
Bei nicht bestimmungsgemäßer Verwen-
dung ist das Gerät außer Betrieb zu neh-
men.
WARNUNG
-
+
A1 A2 2 3 4
A1 Anschlussleitung Platine
A2 Anschlussleitung Platine
B1 Anschlussleitung Ladekontakt
B 2 A n c s h lussleitung Ladekontakt
+
B1 B2 5
15005E00
