Ethernet-Konfiguration
Der Ethernet-Anschluss ist entsprechend IEEE 802.3 konzipiert. Es sind
zwei 8P8C-Buchsen (häufig als RJ45-Buchse bezeichnet) eingebaut.
Durch die Belegung kann der Anschluss an den HUB oder Switch mit
einem 1:1-verdrahteten und geschirmten Patchkabel erfolgen. Der
direkte Anschluss an eine PC-Netzwerkkarte funktioniert mit einem
Patchkabel (1:1) oder einem Crossoverkabel (gekreuzten Netzwerk-
kabel). In der 8P8C-Buchse sind LEDs untergebracht. Diese zeigen die
Interface-Zustände an. Die Bedeutung der LEDs ist folgende:
grün: leuchtet
grün: blinkt
gelb: aus
gelb: leuchtet
Der Anschluss arbeitet in der Betriebsart Auto-Negotiation. Die Daten-
übertragungsgeschwindigkeit und Full- oder Half-Duplex werden hierbei
automatisch mit dem angeschlossenen Switch/HUB festgelegt.

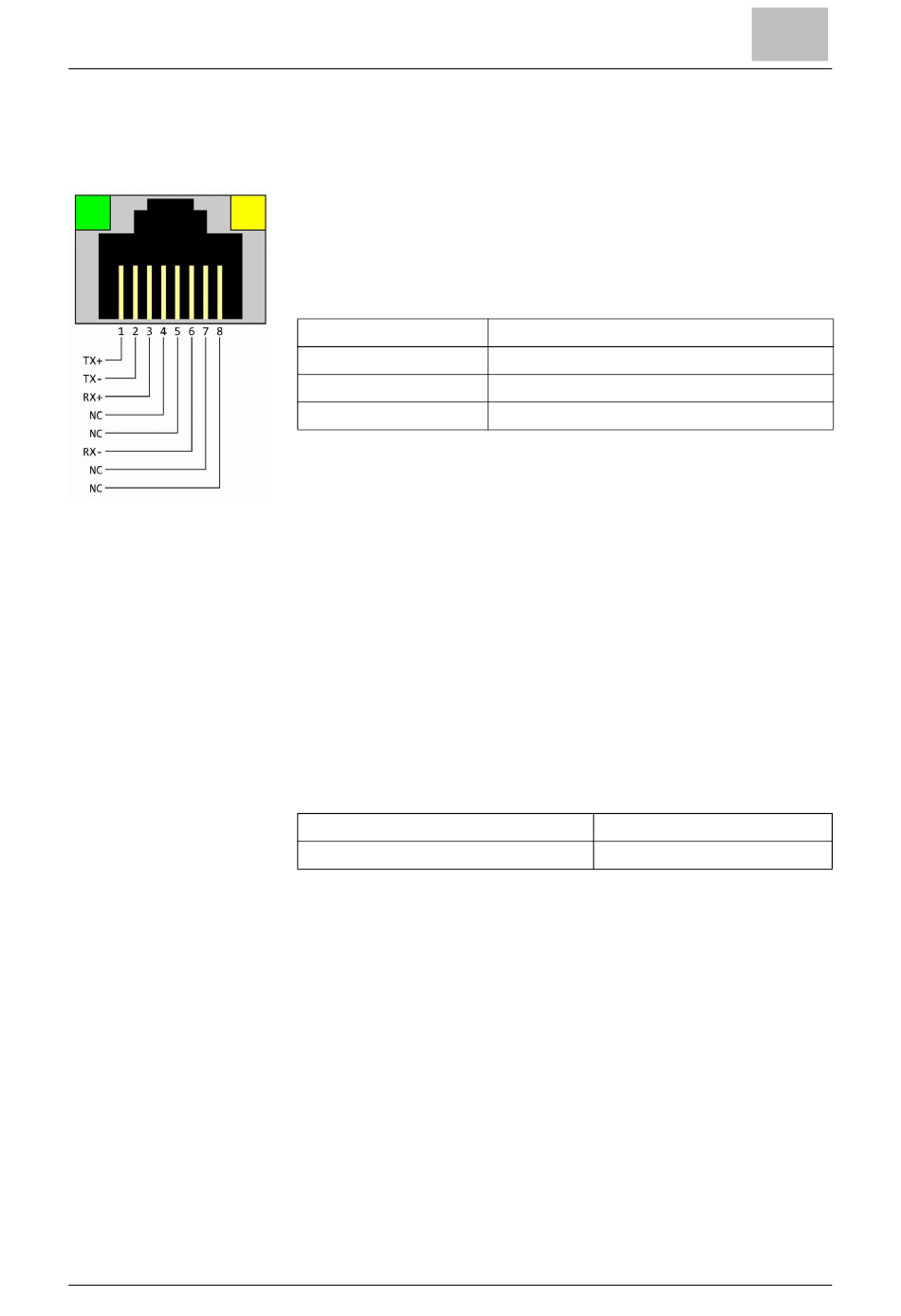

Die RJ45 Anschlussbelegung ist aus der nebenstehenden Zeichnung
ersichtlich.
Die Schwimmbadsteuerung wird mit fest eingestellter IP-Adresse ausge-
liefert, d.h. sie kann nur über eine feste IP-Adresse angesprochen wer-
den.
Zur Inbetriebnahme und Datenvisualisierung über den Internetbrowser
eines internetfähigen Gerätes muss eine Ethernet-Verbindungsleitung
zu einem PC oder Laptop installiert werden. Siehe Kapitel 4.8.1 "Netz-
werk-Direktverbindung". Die IP-Konfiguration kann im Menü „Einstellun-
gen" – "Netzwerk" kundenspezifisch eingestellt werden (siehe Kapitel 5.5
"Menü Einstellungen - Display").
IP-Adresse (Werkseinstellung)
Netzwerkmaske (Werkseinstellung)
Installation
Ethernet-Verbindung besteht
Daten werden übertragen
10 Base-T
100 Base-T
192.168.200.10
255.255.255.0
