Schnittstellen
3.5
Verfahrensschema
Folgende Schnittstellen stehen zur Verfügung:
• USB-Anschluss zum Firmware-Update
• Ethernet-Schnittstelle für folgende Anwendungen:
• Modbus TCP-Verbindung zur Anbindung der Lüftungssteuerung
von der Firma Herget
• PC- oder Laptop-Anbindung zur Visualisierung und Bedienung
der integrierten Webseiten
• Anschluss an Netzwerk, Router bzw. WLAN Router für Tabletvi-
sualisierung oder Fernzugriff

Anlagenkonzepte

Die Schwimmbadsteuerung „sopra pool control touch" unterstützt fünf
verschiedene Anlagenkonzepte:
• Becken mit 1 Schwallwasserbehälter
• Becken mit Skimmer
• Kombibecken mit 1 Schwallwasserbehälter
• Kombibecken mit 2 Schwallwasserbehälter
• Kombibecken mit Skimmer
Die nachfolgenden Verfahrensschemen veranschaulichen die Anlagen-
konzepte. Die Schemen enthalten nicht alle anlagenspezifischen Details
bzw. Komponenten, wie z.B. Absperrarmaturen, Sicherheitskomponen-
ten, Rückschlagklappen.

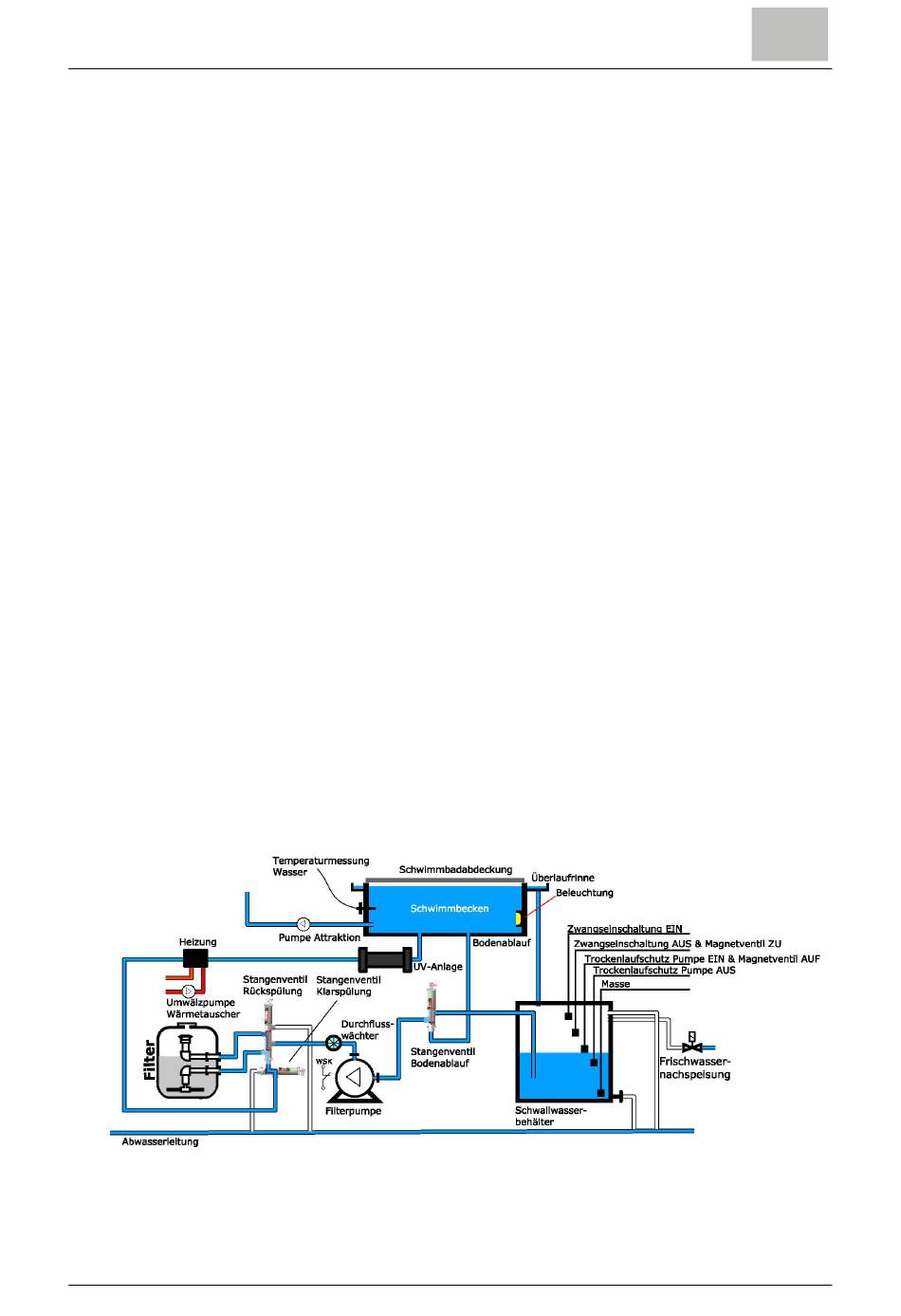

Bild 2 Becken mit 1 Schwallwasserbehälter
3.
