Funktion bei Verwendung einer Niveausonde:
•
Fällt das Wasserniveau im Schwallwasserbehälter unterhalb der
Min-Elektrode, öffnet die Frischwassernachspeisung bis das Was-
serniveau die Max-Elektrode erreicht.
•
Fällt das Wasserniveau unterhalb der Min2-Elektrode, schaltet der
Trockenlaufschutz die Umwälzung ab.
•
Steigt das Wasserniveau bis zur Max2-Elektrode, erfolgt bei Konfigu-
ration „Zwangseinschaltung Max2 = Ein" die Aktivierung der
Umwälzpumpe, um das Niveau im Schwallwasserbehälter zu sen-
ken.
Funktion bei Verwendung eines Niveauschalters (Schwimmer-
schalter):
•
Fällt das Wasserniveau im Becken und der Schwimmerschalter
meldet leer, schaltet sich die Frischwassernachspeisung ein. Es wird
so lange Frischwasser zugeführt, bis der Schwimmerschalter Max
meldet.
•
Um ein Fehlerverhalten bei Wellenbewegungen auszuschließen,
sind die Schaltbedingungen über Softwarefunktionen gefiltert und
Zeitverzögerungen integriert.
Zwangseinschaltung Umwälzung
Die Schwimmbadsteuerung hat einen integrierten Digitaleingang zur
Zwangseinschaltung der Umwälzung bei Solarbetrieb. Dieser externe
Kontakt wird üblicherweise von einer externen Solarsteuerung (bauseits)
bereitgestellt. Diese Funktion ist im Automatikbetrieb aktiv. Wenn der
Kontakt geschlossen wird, schaltet die Umwälzung auf Normaldrehzahl.
Im Handbetrieb erfolgt keine Zwangseinschaltung.

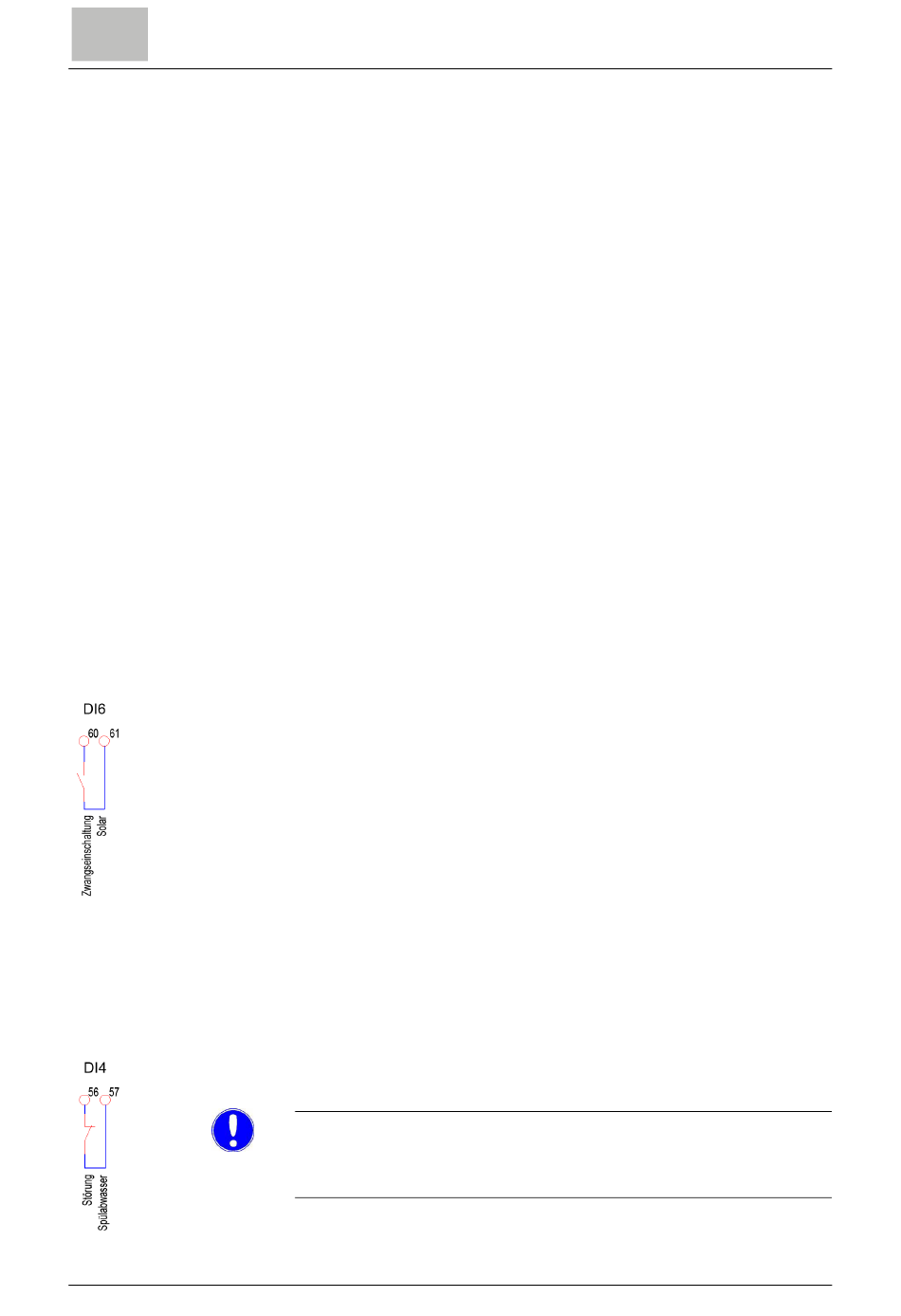

Bild 13 Klemmenbelegungsplan Solar
Abwasserstörmeldeeingang
Die Schwimmbadsteuerung hat einen Digitaleingang zur Erkennung von
Störungen des Abwassersystems (z.B. Rückspülbecken voll). Wenn die-
ser Eingang aktiv (Kontakt offen) ist, wird die Rückspülung unterbrochen
bzw. nicht gestartet und ein Fehler wird gemeldet. Diese Funktion verhin-
dert ein Überlaufen des Abwassersystems.
Hinweis
Im Auslieferungszustand ist eine Drahtbrücke installiert, die vorher ent-
fernt werden muss, wenn diese Funktion verwendet wird.
Bild 14 Klemmenbelegungsplan Abwasser
sopra pool control touch
WT.040.540.200.DD.IM.0319
