4.
Installation
4.5.2
A
26
Schwimmbadsteuerung elektrisch anschließen
Gefahr!
Verletzungsgefahr bzw. Schaden am Gerät!
Die Schwimmbadsteuerung nur in spannungsfreiem Zustand verdrahten.
Schließen Sie die Schwimmbadsteuerung entsprechend den An-
schlussplänen an. Die jeweils geltenden nationalen oder örtlichen Richt-
linien, die Vorschriften des Energieversorgungs-Unternehmens und die
Gegebenheiten vor Ort sind für die elektrische Installation zwingend ein-
zuhalten.
Vorsicht!
Verletzungsgefahr bzw. Schaden am Gerät!
Hohe Temperaturen an den Klemmen der Relais und der Netzversor-
gung!
Bei hohen Umgebungstemperaturen können hohe Temperaturen an den
Klemmen auftreten. Die angeschlossenen Kabel müssen entsprechend
ausgelegt sein.
Umgebungstemperatur <30°C: Kabel temperaturbeständig bis mindes-
tens 60°C
Umgebungstemperatur <40°C: Kabel temperaturbeständig bis mindes-
tens 70°C
Umgebungstemperatur >40°C: Kabel temperaturbeständig bis mindes-
tens 80°C

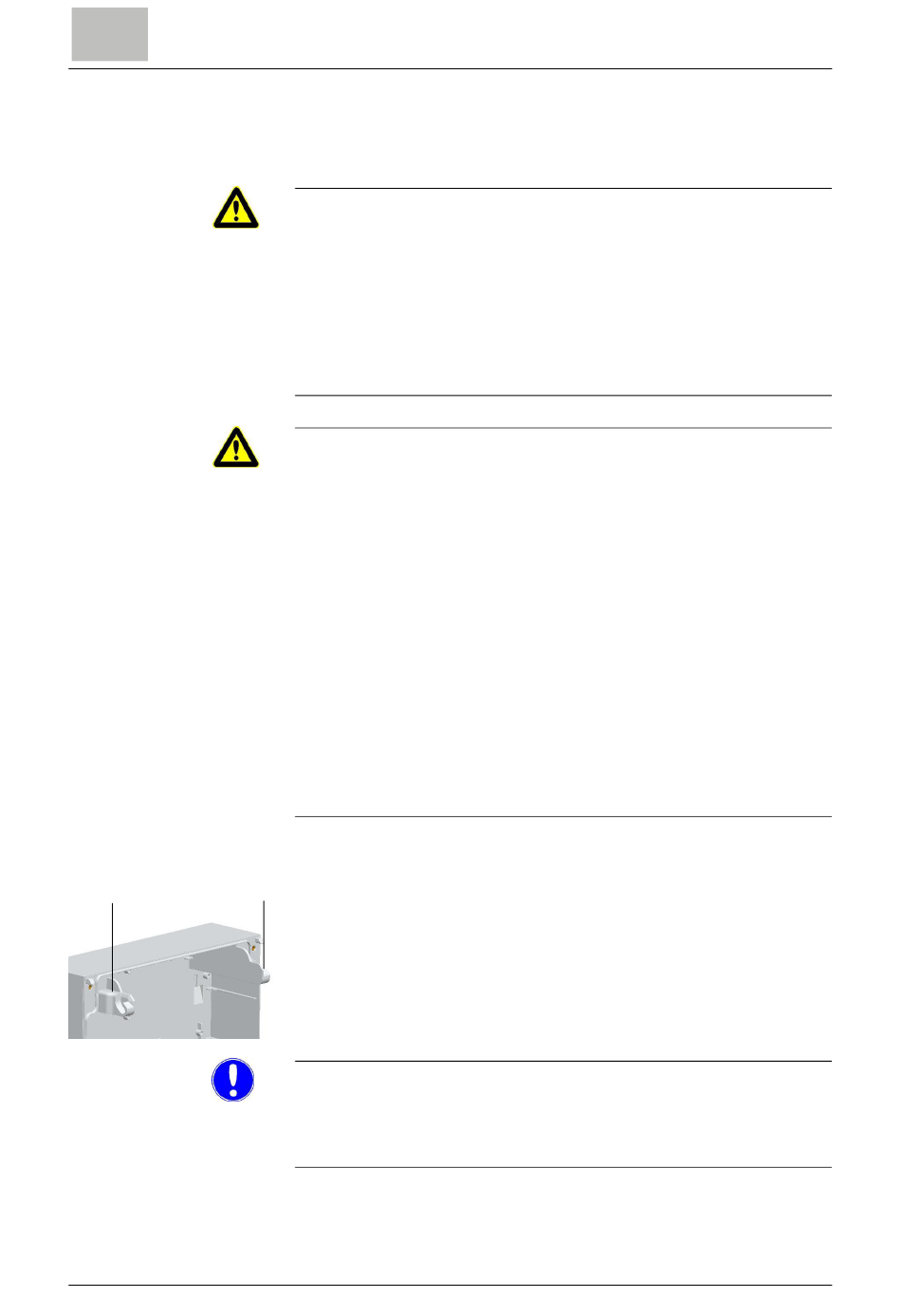

Gehen Sie wie folgt vor:
A
1 Gehäusedeckel der Schwimmbadsteuerung abnehmen. Dazu die
vier Schrauben am Gehäusedeckel lösen und den Gehäusedeckel
vorsichtig abnehmen.
2 Gehäusedeckel an den Halterungen (A) am Grundgehäuse einhän-
gen.
3 Spannungsversorgung gemäß Anschlussplan anschließen (siehe
Kapitel 8. "Anschlussplan").
Hinweis
Es muss auf die korrekte Polarität der Spannungsanschlüsse geachtet
werden, sowie auf die korrekte Auslegung der Leitungsquerschnitte (sie-
he „Kapitel 3.6 "Technische Daten").
4 Gemäß Anschlussplan verdrahten. Siehe Kapitel 8. "Anschlussplan"
und Kapitel 4.6 "Ein- und Ausgänge anschließen".
sopra pool control touch
WT.040.540.200.DD.IM.0319
