Verbindungskasten, Stromkabel (vgl.
Pos. 18 auf derIllustration hinten in
dieser Anleitung
3.6 Entlüftung der
Hochdruckpumpe,
Brennstoffpumpe und
Reinigungsmittelpumpen
Übersetzung der Originalanleitung

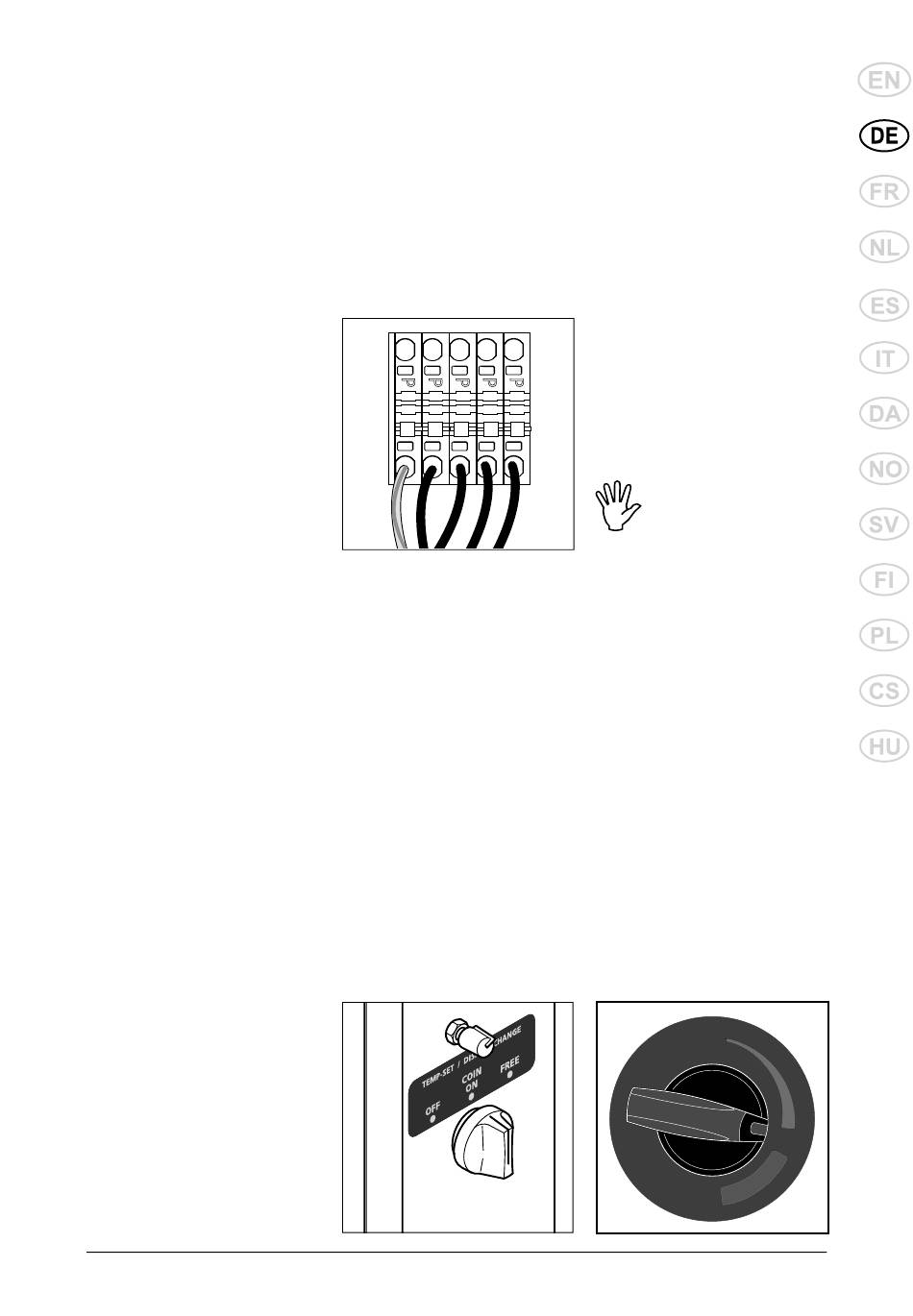

Die elektrische Netzanschluss-
leitung kann durch folgenden
Löcher ins Gerät eingeführt
werden:
1. Durch Loch in der Boden-
platte.
2. Die Ausschlagstücke in der
Hinterplatte.
(siehe Illustration hinten in der
Anleitung)
PE
L1
L2
L3
1
• Die Phasenleiter der Netzan-
schlussleitung mit den An-
schlussklemmen L1, L2 und
L3 verbinden. Die Nulleiter mit
N verbinden.
Wenn die SH AUTO an die Wasserversorgung, die elektrische In-
stallation korrekt angeschlossen worden ist,und der Schwenkarm/
Hochdruckschlauch montiert worden ist, müssen die Hydraulik-
und Brennstoffl eitungen vor Inbetriebsetzung entlüftet werden.
● Den Thermostat (5) auf 40 ºC einstellen. SH AUTO D: Justierung
erfolgt an der Seite des Schaltkastens. Die Temperatur geht aus
dem Display hervor. Änderung der Display-Anzeige - das Potenti-
ometer drücken.
● Brennstoff in den Brenstoff behälter füllen (9).
● No Scale in den Behälter füllen (22).
● Passendes Reinigungsmittel in die Reinigungsmittel behälter
füllen (8) (siehe Abschn. 4.1.8).
• Erdleiter zur Erdungsklemme
anschließen.
• Die Erdleitung gemäß den
Gesetzen überprüfen und
messen.
• Das andere Ende der Netz-
anschlussleitung an eine
vorschriftsmäßige elektrische
Steckdose anschließen.
Alle Klemmen befi nden sich im
Verbindungskasten X2
Sicherstellen, dass die Leitung
zwischen der festen Installation
und dem Gerät korrekt geführt
und entlastet worden ist, und
dass die Isolation nicht beschä-
N
digt worden ist. Siehe auch 1
Wichtige Sicherheitshinweise!
ACHTUNG: Darauf
aufmerksam sein, dass
die Netzanschlusslei-
tungen nicht vertauscht
werden. Die Leitungen 1, 2, 3, 4
MÜSSEN die gezeigten Positi-
onen beibehalten.
C°
SH ATUO
20°
40°
60°
37
