sat 805 Pulsoximeter
Inbetriebnahme
6.4 Anschlüsse
6.4.1 Patientenkabel und Sensor anschließen
1. Steckverbinder des Patientenkabels in den
Anschluss am Gerät einstecken.
Der Stecker passt nur in eine Richtung und
rastet spür- und hörbar ein.
2. Den erforderlichen Masimo-Sensor
auswählen, Kapitel 6.6.
3. Sensoranschluss in den Steckverbinder des
Patientenkabels stecken.
Der Stecker passt nur in eine Richtung und
rastet spürbar ein.
HINWEIS!
Einige Masimo-Sensoren (z.B. Typ DCSC)
besitzen bereits ein integriertes
Patientenkabel. In diesem Fall entfällt der
Anschluss an ein separates Patientenkabel.
40

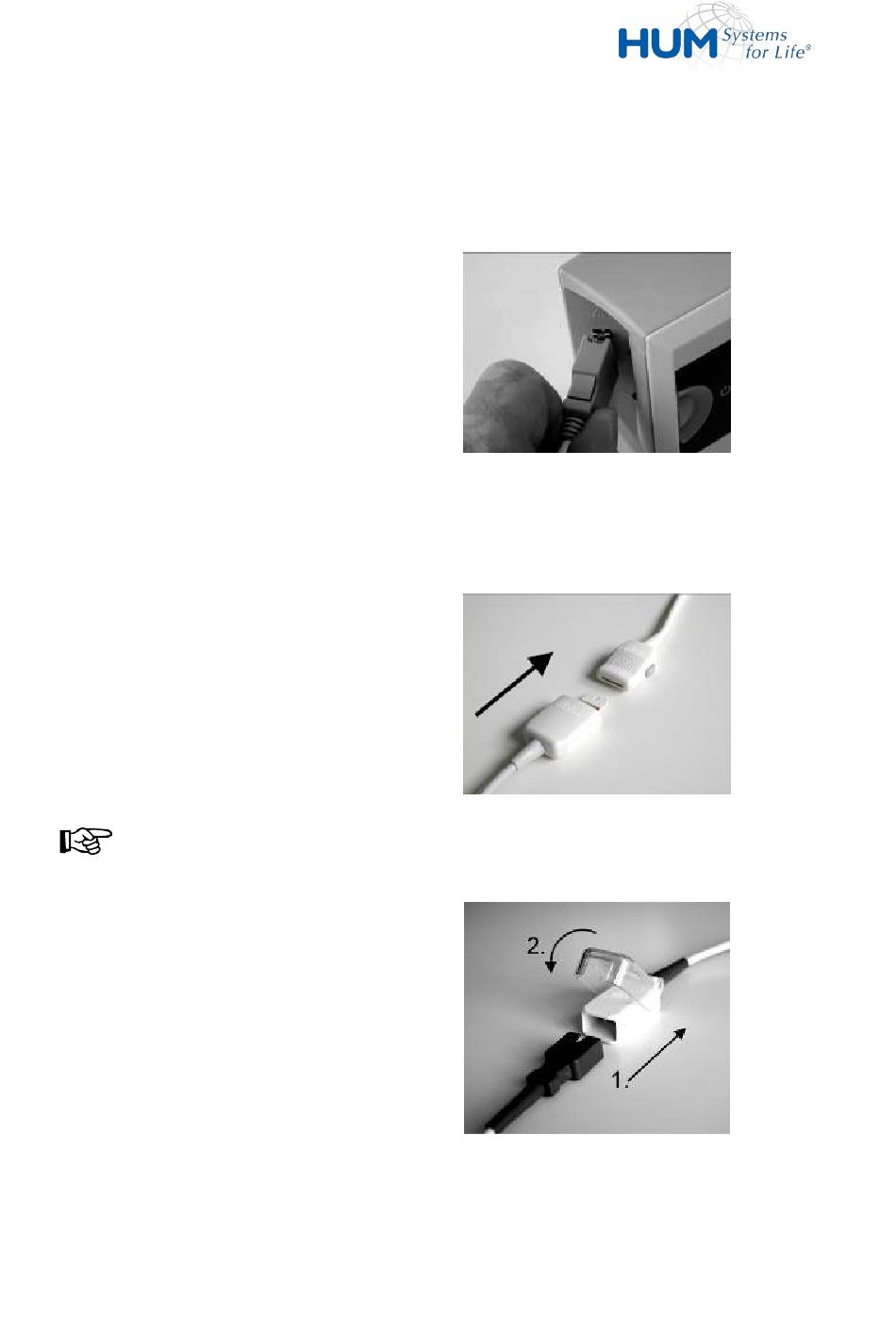

Abb. 13: Patientenkabel einstecken
Abb. 14: LNOP Sensoranschluss
Abb. 15: LNCS Sensoranschluss
