4.5.2 Externe Alarmschnittstelle
Die externe Alarmschnittstelle kann für den Anschluss an ein Schwesternrufsystem oder an eine
Fernalarmeinheit konfiguriert werden.
HINWEIS!
Auch bei Stummschaltung der akustischen Alarme am Gerät werden die akustischen Alarme
auf den externen Alarmschnittstellen immer gegeben.

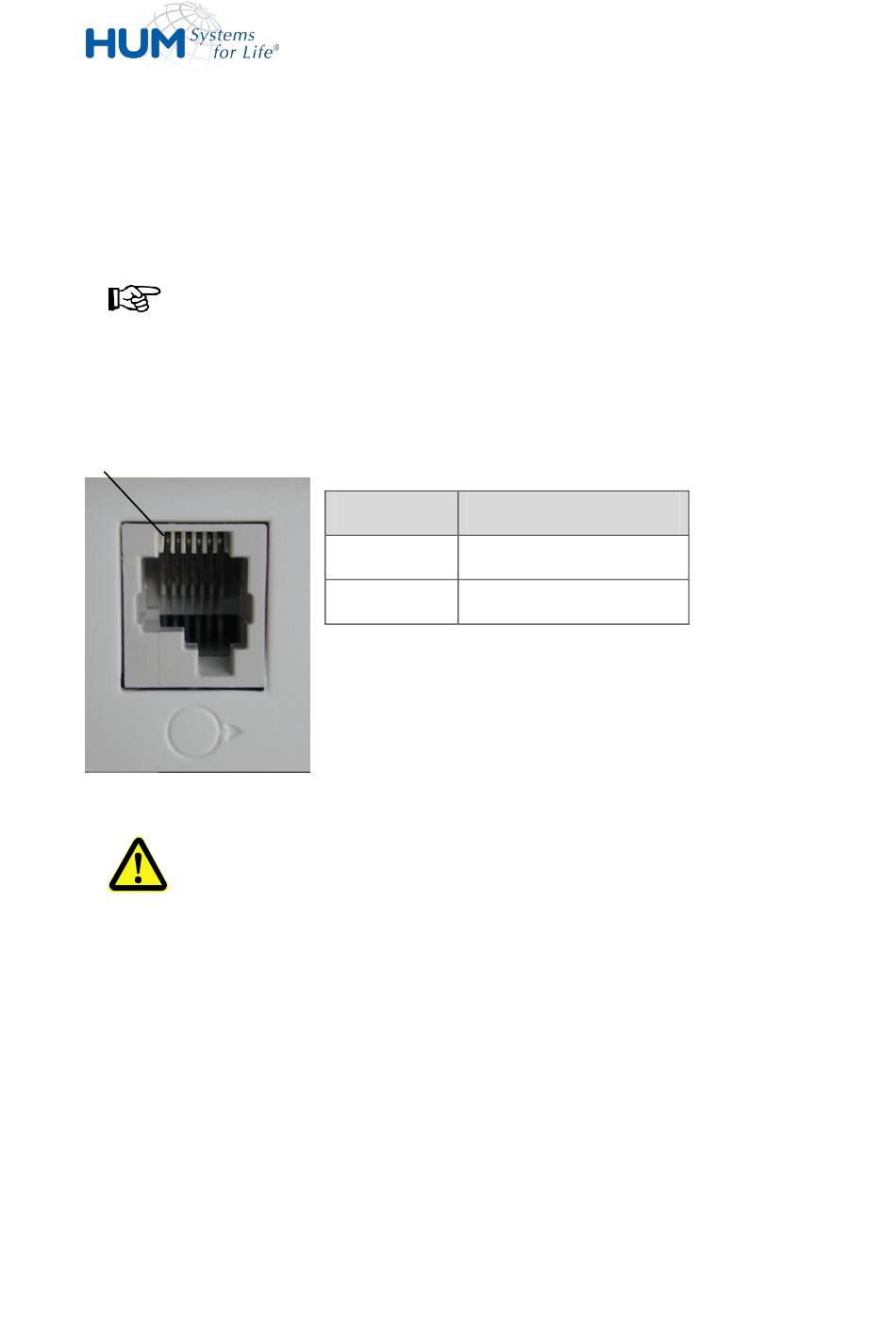

Die Pinbelegung der externen Alarmschnittstelle ist wie folgt:
Pin1
Abb. 6: Externe Alarmschnittstelle
WARNUNG! Gefahr durch Ausfall des Alarmsystems!
Bei einem Ausfall des Alarmsystems werden KEINE Alarmsignale empfangen!
4.5.3 USB2.0-Schnittstelle
Die USB-Schnittstelle dient ausschließlich zu Servicezwecken und wird nur vom Hersteller oder dem
technischen Service genutzt.
Pin-Nr.
Signal
3
Relaisterminal 1
4
Relaisterminal 2
sat 805 Pulsoximeter
Aufbau
31
