7.7.7 Analog-Schnittstelle (Analogausgang)

Bei Bedarf kann an der analogen Schnittstelle ein Kalibriersignal ausgegeben werden.
Es kann zur Kalibrierung ein Nullsignal (0 %), Vollsignal (100 %) und eine Stufenfunktion ausgegeben
werden.
0 %: An der Schnittstelle werden die Analogspannungen (0 V) für 0 % SpO
–
Pulsfrequenz und die Basislinie des Plethysmogramms ausgegeben.
100 %: An der Schnittstelle werden die Analogspannungen für 100 % SpO
–
Pulsfrequenz und Vollausschlag des Plethysmogramms ausgegeben.
Stufen: An der Schnittstelle werden ansteigend Stufen, beginnend bei 0 % und endend bei
–
100 % für jeweils 1 Sekunde in 0,1-Volt-Schritten ausgegeben.
1. Aufrufen des Menüs aus dem Hauptmenü:
KonfigurationAnalogausgang
Die Einstellung (0 % / 100 % / Stufen)
2.
mittels Multifunktionstaster wählen.
HINWEIS!
Das Kalibriersignal liegt sofort an der
Schnittstelle an.
3. Menü durch Auswahl des Menüpunktes
Zurück verlassen.
sat 805 Pulsoximeter
, 0 1/min
2
, 240 1/min
2

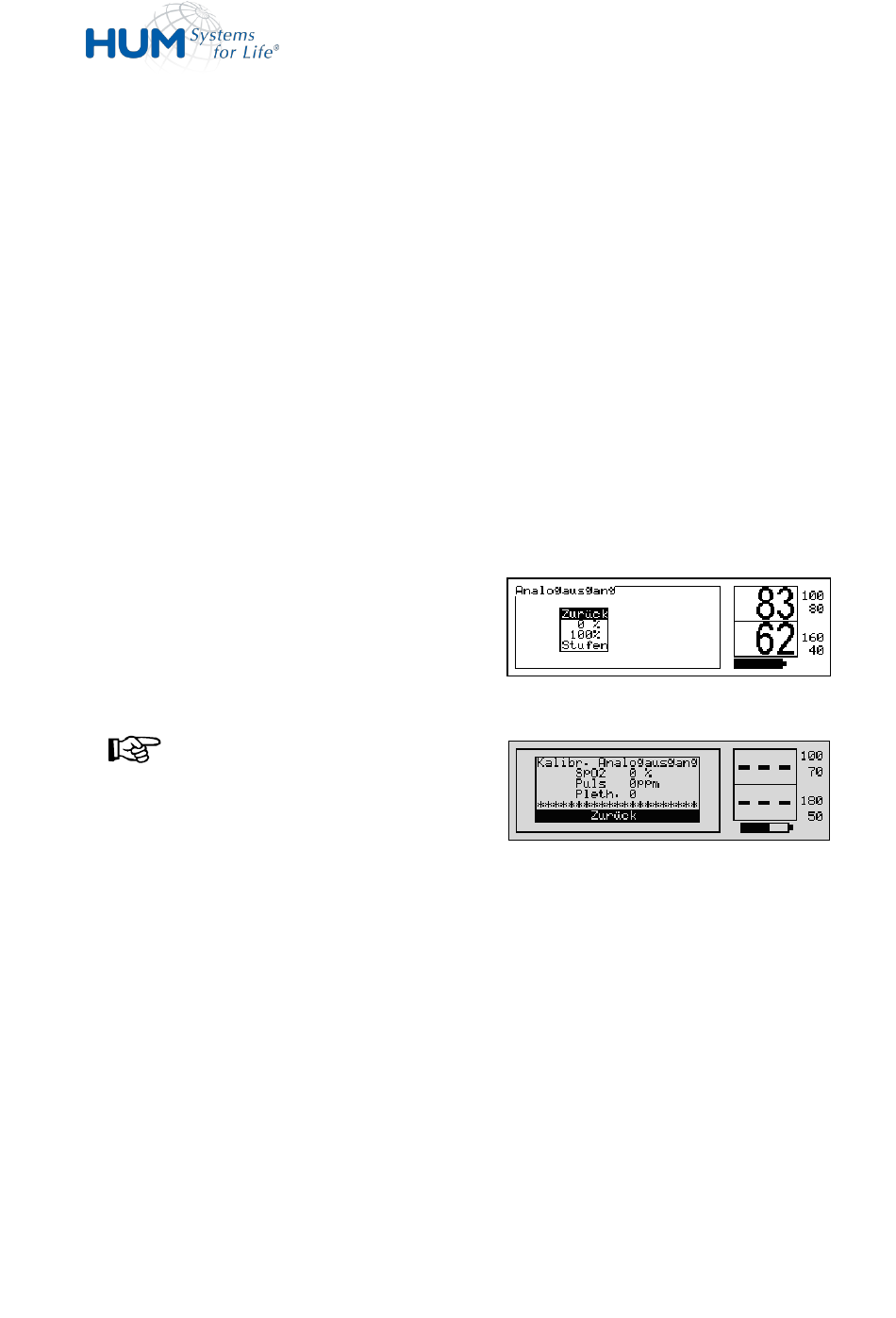

Abb. 68: Analog-Schnittstelle
Abb. 69: Kalibrierung
