4 Aufbau

4.1 Übersicht sat 805
1 Netz-LEDs (hinter der Ein-/Ausschalttaste)
2 Ein-/Ausschalttaste
3 LCD-Anzeige
4 Dreh-Drück-Encoder (DDE)
5 Anschluss Patientenkabel
4.2 Anschlüsse am Gerät
Anschlüsse an der hinteren Geräteseite:
1 Alarmlautsprecher
2 Schnittstellenstecker, Schwesternruf
3 Schnittstellenstecker, analog
4 Netzadapterbuchse
5 USB 2.0
sat 805 Pulsoximeter

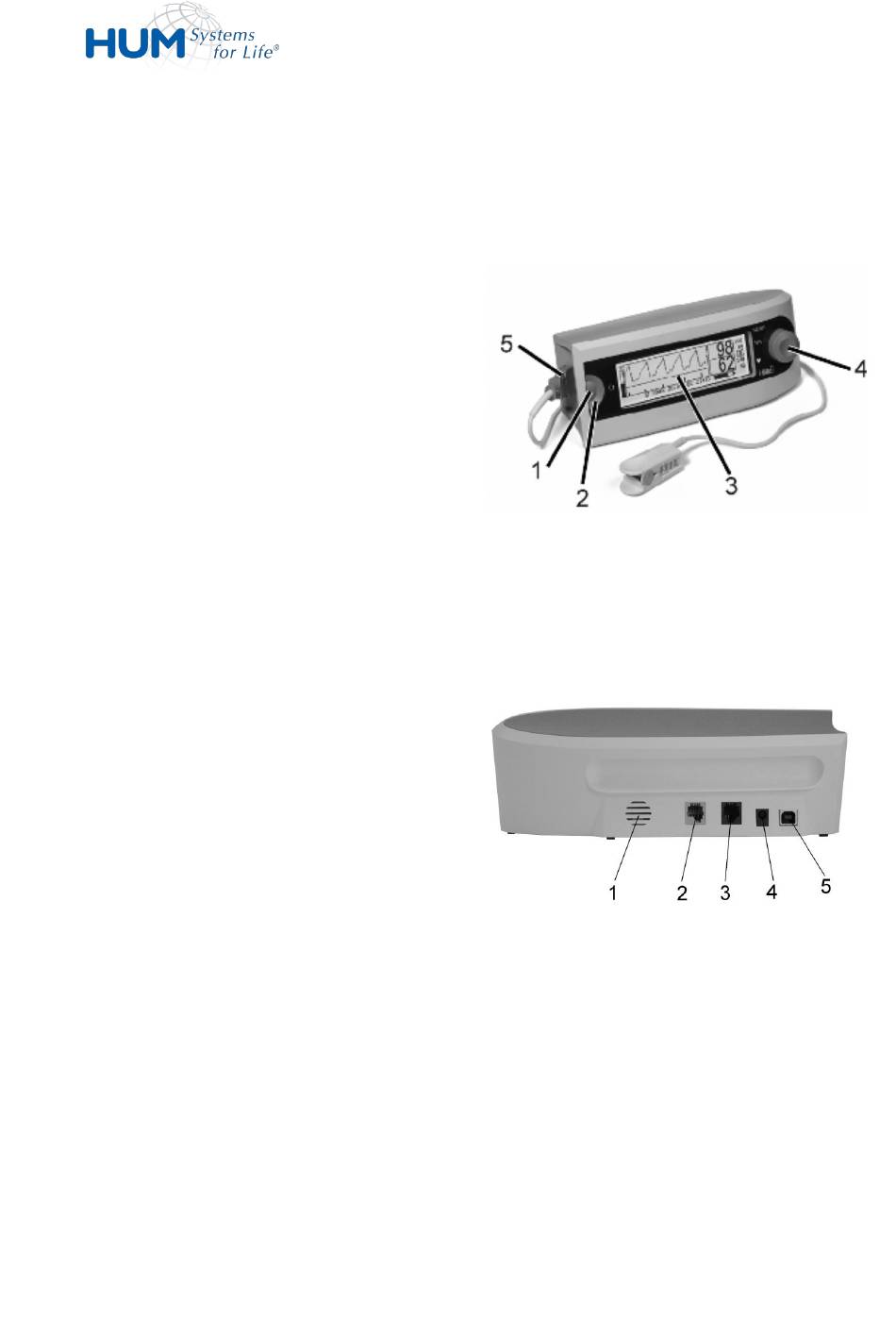

Abb. 1: Anzeigen und Bedienelemente
Abb. 2: Hintere Geräteseite
