sat 805 Pulsoximeter
Aufbau
4.5 Schnittstellen
Das Gerät verfügt über die folgenden Schnittstellen:
–
Schnittstellenstecker an der hinteren
Geräteseite (von links nach rechts):
externe Alarmschnittstelle
Analog-Schnittstelle
Gleichspannungseingang
USB 2.0 Anschluss
ACHTUNG!
Verwenden Sie zum Anschluss an die Schnittstelle nur Original-Zubehör. Das Gerät könnte
sonst beschädigt werden.
4.5.1 Analog-Schnittstelle
Die analogen Schnittstellensignale werden wie folgt auf dem Schnittstellenstecker bereitgestellt:
Parameter
Plethysmogramm
Ground
SpO2
Pulsfrequenz
HINWEIS!
Die Analogspannungen sind ständig an der Schnittstelle verfügbar und können nicht
konfiguriert werden.
30
Pin-Nr.
Wertebereich
2
0 – 255
3
4
0 – 100 %
5
0 – 240 1/min

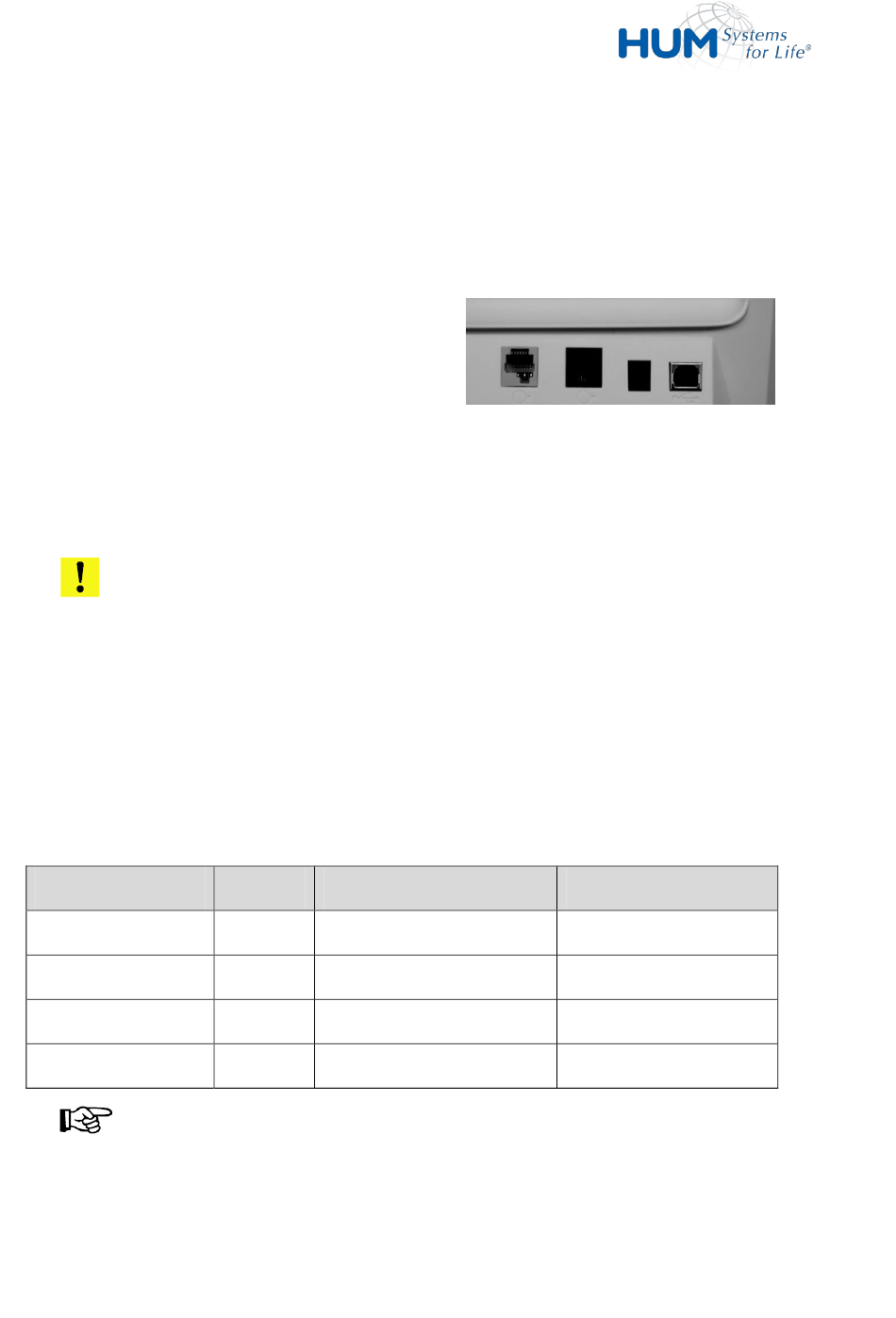

Abb. 5: Schnittstellen
Spannungsbereich
0 – 2,5 Volt
0 – 1,0 Volt
0 – 2,4 Volt
