KAASUPULLO VOI RÄJÄHTÄÄ, JOS SE VAURIOITUU: Käytä vain kaasupulloja, jotka sisältävät
menetelmälle soveltuvaa suojakaasua. Pidä pullo pystyssä ja ketjulla varmistettuna telineessä. Älä
siirrä kaasupulloa hattu irrotettuna. Älä anna puikonpitimen, maattopuristimen, eikä minkään
muunkaan osan, jossa on sähkö, koskettaa pulloa. Kaasupullot pitää sijoittaa siten, ettei niille
tapahdu vahinkoa, tai ettei niihin kohdistu hitsauslämpöä tai roiskeita.
VAROITUS: Suurtaajuus, jota käytetään kosketuksettomaan sytytykseen TIG:ssä (GTAW) aiheuttaa
HF
häiriöitä suojaamattomiin tietokonelaitteisiin, ja teollisuusrobotteihin. TIG (GTAW) hitsaus saattaa
häiritä puhelinjärjestelmiä, radio-, ja TV - lähetystä.
Asennus ja Käyttöohjeet
Lue koko tämä kappale ennen koneen asennusta tai
käyttöä.
Sijoitus ja Ympäristö
Kone voi toimia ankarassa ympäristössä. Kuitenkin, on
tärkeää noudattaa yksinkertaisia suojausohjeita pitkän
iän ja luotettavan toiminnan takaamiseksi:
•
Älä sijoita konetta alustalle, joka on kallellaan vaa-
katasosta enemmän kuin 15°.
•
Älä käytä konetta putkien sulatukseen.
•
Kone on sijoitettava siten, että vapaa ilmankierto on
mahdollinen ilmaventtiileistä sisään ja ulos. Älä
peitä konetta paperilla, vaatteilla tai rievuilla, kun se
on kytketty päälle.
•
Koneen sisälle joutuvan lian ja pölyn määrä on
pidettävä mahdollisimman pienenä.
•
Koneen suojausluokka on:
• 270SX: IP23
• 400SX: IP23
Pidä kone mahdollisimman kuivana äläkä sijoita sitä
kosteisiin paikkoihin tai lätäkön päälle.
•
Sijoita kone etäälle radio-ohjatuista laitteista.
Normaali toiminta voi haitata lähellä olevien radio-
ohjattujen laitteiden toimintaa ja voi aiheuttaa louk-
kaantumisia tai konerikkoja. Lue
"Elektromagneettinen yhteensopivuus" tästä
ohjekirjasta.
•
Älä käytä ympäristössä, jossa lämpötila on
korkeampi kuin 40°C.
Syöttöjännite
Tarkista syöttöjännite, vaiheluku ja taajuus ennenkuin
kytket koneen päälle. Oikea syöttöjännite koneelle
ilmenee tämän käyttöohjeen teknisistä tiedoista ja
konekilvestä. Huolehdi, että kone on maadoitettu.
Huolehdi, että syöttöteho on riittävä koneen normaalia
toimintaa varten. Sulakekoot ja kaapelipaksuudet on
ilmoitettu teknisissä tiedoissa tässä käyttöohjeessa.
Syöttö Moottorikäyttöisistä Generaattoreista
Koneet on suunniteltu moottorikäyttöisille
generaattoreille kunhan generaattori pystyy tuottamaan
riittävän jännitteen, taajuuden ja tehon, mitkä on
ilmoitettu teknisissä tiedoissa tässä ohjekirjassa.
Generaattorin on lisäksi täytettävä seuraavat ehdot:
•
Vac huippujännite: alle 670V.
•
Vac taajuus: 50 - 60Hz.
•
RMS jännite AC aallolla: 400Vac ± 15%.
On tärkeää tarkistaa nämä ominaisuudet, koska monet
moottorikäyttöiset generaattorit tuottavat korkeita
jännitepiikkejä. Hitsauskoneen käyttö generaattoreilla,
jotka eivät täytä näitä ehtoja ei ole suositeltavaa ja voi
Suomi
vahingoittaa konetta.
Lähtöliitännät
PikaliittimiäTwist-Mate
liittämiseen koneeseen. Seuraavissa kohdissa on
lisätietoja koneen liittämiseksi puikkohitsauskäyttöön tai
TIG - hitsauskäyttöön.
• (+) Positiivisen navan pikaliitin: Positiivinen napa
hitsauskaapelille.
•
(-) Negatiivisen navan pikaliitin: Negatiivinen napa
hitsauskaapelille.

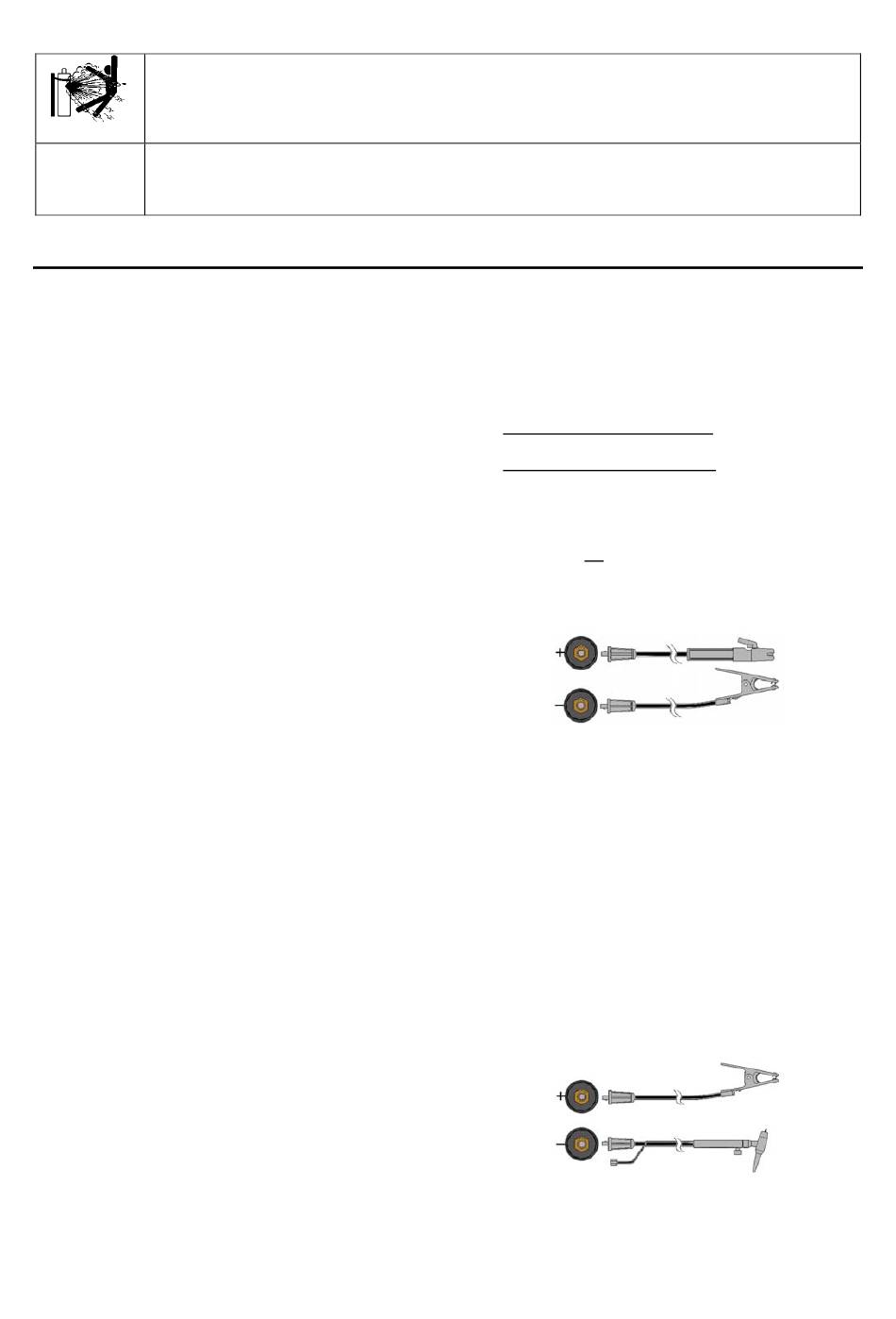

Puikkohitsaus (MMA)
Päätä ensin käytettävä puikon napaisuus. Useimmat
puikot hitsataan (+) navassa. Katso oikea napaisuus
puikkoluettelosta tai puikkopakkauksesta. Kytke sitten
kaapelit koneeseliittimiin. Seuraavassa näytetään
kaapelien liittäminen, kun puikon napaisuus on DC(+).
Liitä puikkokaapeli koneen etupanelin plus (+) napaan ja
maattokaapeli miinus (-) napaan. Työnnä liitin
naarasliittimeen ja käännä noin 1/4 kierrosta
myötäpäivään. Älä ylikiristä.
DC(-) hitsausta varten, vaihda kaapelit siten, että
puikkokaapeli tulee koneen miinus(-) napaan ja
maattokaapeli plus(+) napaan.
TIG Hitsaus
Toimitukseen ei kuulu TIG poltinta, joka on välttämätön
TIG hitsaukseen, mutta se on mahdollista ostaa
erikseen. Katso myös "Varusteet" kappaletta.
Useimmiten TIG hitsaus suoritetaan poltin miinus DC(-)
navassa, kuten tässä on esitetty. Jos hitsataan plus
DC(+) navalla, pitää kaapeleiden paikka vaihtaa koneen
liittimissä.
Liitä poltinkaapeli miinus (-) napaan koneessa ja
maattokaapelin liitin plus (+) napaan. Työnnä pistoke
liittimeen ja käännä 1/4 kierrosta myötäpäivään. Älä
ylikiristä. Lopuksi liitä kaasuletku suojakaasupullon
säätimeen.
