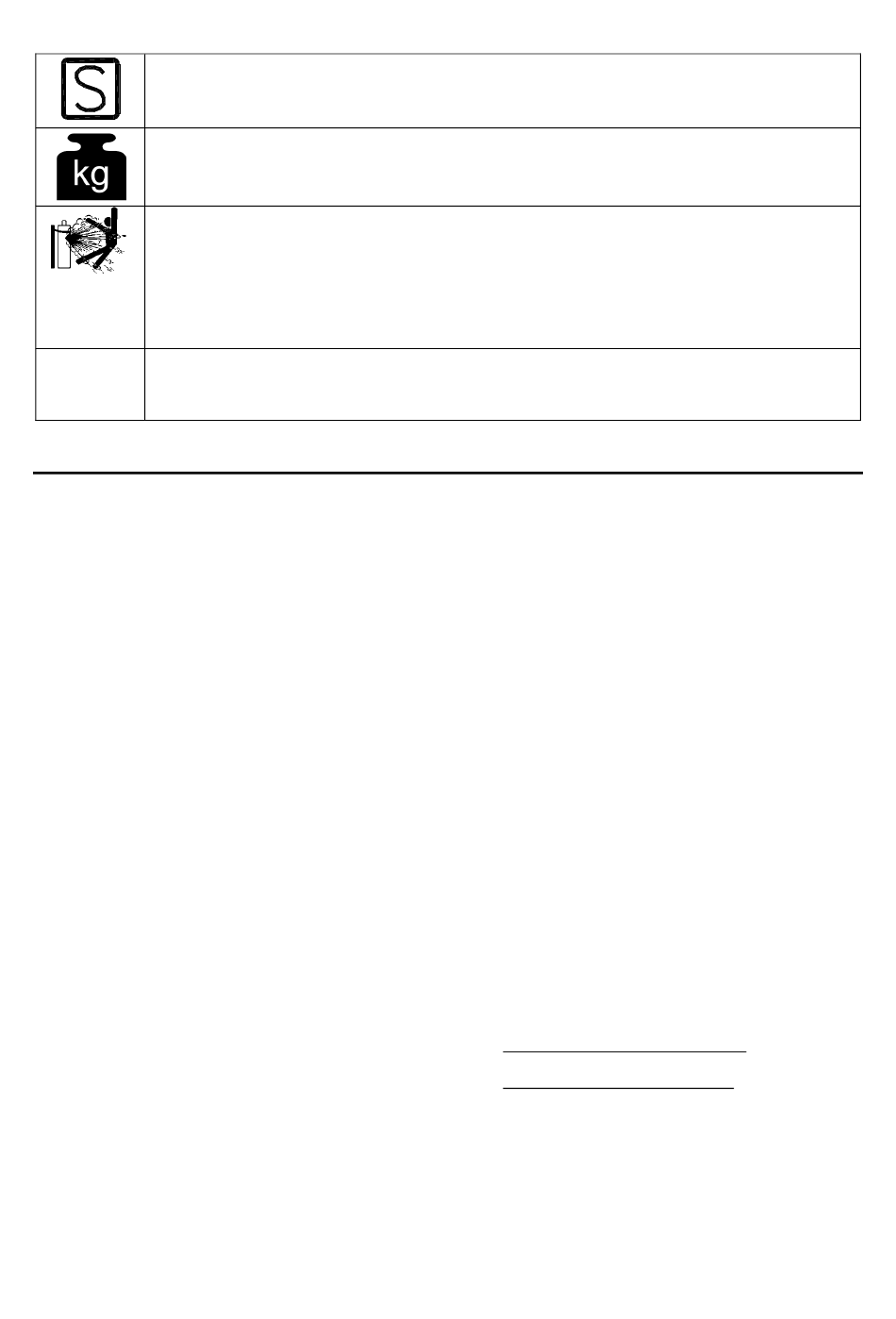

ZNAK BEZPIECZEŃSTWA: Urządzenie to jest przystosowane do zasilania sieciowego, do prac spa-
walniczych prowadzonych w środowisku o podwyższonym ryzyku porażenia elektrycznego.
URZĄDZENIE O WADZE POWYŻEJ 30kg: Przenosić urządzenie ostrożnie I z pomocą drugiej
osoby. Przenoszenie dużych ciężarów może być niebezpieczne dla zdrowia.
BUTLA MOŻE WYBUCHNĄĆ JEŚLI JEST USZKODZONA: Stosować tylko butle atestowane z
gazem odpowiedniego rodzaju do stosowanego procesu i poprawnie działającymi regulatorami
ciśnienia, przeznaczonymi dla stosowanego gazu i ciśnienia. Zawsze utrzymywać butlę w pionowym
położeniu, zabezpieczając ją łańcuchem przed wywróceniem się. Nie przemieszczać i nie
transportować butli z gazem ze zdjętym kołpakiem zabezpieczającym. Nigdy nie dotykać elektrody,
uchwytu spawalniczego, zacisku uziemiającego lub jakiegokolwiek elementu obwodu przewodzącego
prąd do butli z gazem. Butle z gazem muszą być umieszczane z dala od miejsca gdzie mogłyby ulec
uszkodzeniu lub gdzie byłyby narażone na działanie iskier lub rozgrzanej powierzchni.
UWAGA: Wysoka częstotliwość stosowana do zapłonu łuku w metodzie TIG (GTAW) może zakłócać
HF
pracę nieodpowiednio zaekranowanego sprzętu komputerowego, komputerowo sterowanych centrów
obróbczych i robotów przemysłowych, powodując nawet ich całkowite unieruchomienie. Metoda spa-
wania TIG (GTAW) może zakłócać odbiór z sieci komórkowej lub odbiór radiowy lub telewizyjny.

Instrukcja Instalacji i Eksploatacji

Przed instalacją i rozpoczęciem użytkowania tego
urządzenia należy przeczytać cały ten rozdział.
Lokalizacja i Środowisko
Urządzenie to może pracować w ciężkich warunkach.
Jednakże ważnym jest zastosowanie prostych środków
zapobiegawczych, które zapewnią długą żywotność i
niezawodną pracę, między innymi:
•
Nie umieszczać i nie użytkować tego urządzenia na
powierzchni o pochyłości większej niż 15°.
• Nie używać tego urządzenia do odmrażania rur.
•
Urządzenie to musi być umieszczone w miejscu
gdzie występuje swobodna cyrkulacja czystego
powietrza bez ograniczeń przepływu powietrza do i
od wentylatora. Gdy urządzenie jest załączone do
sieci, niczym go nie przykrywać np. papierem lub
ścierką.
•
Ograniczyć do minimum brud i kurz, które mogą
przedostać się do urządzenia.
•
Urządzenie to posiada stopień ochrony obudowy:
• 270SX: IP23
• 400SX: IP23
Utrzymywać je suchym o ile to możliwe i nie
umieszczać na mokrym podłożu lub w kałuży.
•
Urządzenie to powinno być umieszczone z dal od
urządzeń sterownych drogą radiową. Jego
normalna praca może niekorzystnie wpłynąć na
ulokowane w pobliżu urządzenia sterowane
radiowo, co może doprowadzić do obrażenia ciała
lub uszkodzenia urządzenia. Przeczytaj rozdział o
kompatybilności elektromagnetycznej w tej
instrukcji.
•
Nie używać tego urządzenia w temperaturach
otoczenia wyższych niż 40°C.
Podłączenie Zasilania Sieciowego
Przed załączeniem tego urządzenia do sieci zasilającej
sprawdzić wielkość napięcia, ilość faz i częstotliwość.
Parametry napięcia zasilającego podane są w rozdziale
z danymi technicznymi i na tabliczce znamionowej
urządzenia. Upewnij się czy urzadzenie jest
odpowiednio uziemnione.
Polski
Upewnić się czy sieć zasilająca może pokryć
zapotrzebowanie mocy wejściowej dla tego urządzenia
w warunkach jego normalnej pracy. Dopuszczalna
obciążalność bezpiecznika i wymiary przewodów
znajdują się w części z danymi technicznymi niniejszej
instrukcji.
Współpraca z Agregatem Prądotwórczym
Urządzenie jest zaprojektowane do współpracy z
agregatem prądotwórczym który wytworzy napięcie
zasilania o odpowiedniej wartości i częstotliwości
zgodnie z Danymi Technicznymi urządzenia. Agregat
prądotwórczy musi spełniać następujące warunki:
• Napięcie szczytowe Vac: poniżej 670V.
•
Częstotliwość Vac: w zakresie 50 i 60Hz.
•
Wartośc skuteczna napięcia AC: 400Vac ± 15%
Jest bardzo ważne żeby sprawdzić te warunki gdyż
wiele agregatów prądotwórczych wytwarza impulsy
napięcia o dużej wartości. Praca tego urządzenia przy
zasilaniu z agregatu nie spełniającego powyższych
warunków nie jest zalecana i może spowodować
uszkodzenie urządzenia.
Podłączenia Wyjściowe
System szybkozłączek wykorzystujący wtyki kablowe
TM
typu Twist-Mate jest zastosowany do podłączania
kabli spawalniczych. Więcej informacji na temat
podłączeń wyjściowych dla metody MMA lub TIG można
znaleźć poniżej.
• (+) Dodatnie gniazdo szybkozłącza: Dodatni zacisk
wyjściowy do podłączenia obwodu spawania.
•
(-) Ujemne gniazdo szybkozłącza: Ujemny zacisk
wyjściowy do podłączenia obwodu spawania.
Spawanie metodą MMA
W pierwszej kolejności należy określić polaryzacje dla
stosowanej elektrody. Należy zapoznać się z danymi
technicznymi stosowanej elektrody. Następnie
podłączyć kable wyjściowe do gniazd wyjściowych
urządzenia o wybranej polaryzacji. Dla przykładu, jeśli
będzie stosowana metoda DC(+).
