MONTAGEANLEITUNG
MONTAGEHINWEISE FÜR 3T-MOTORS MINI-ROHRMOTOREN MOTORTYP 3T35-RB

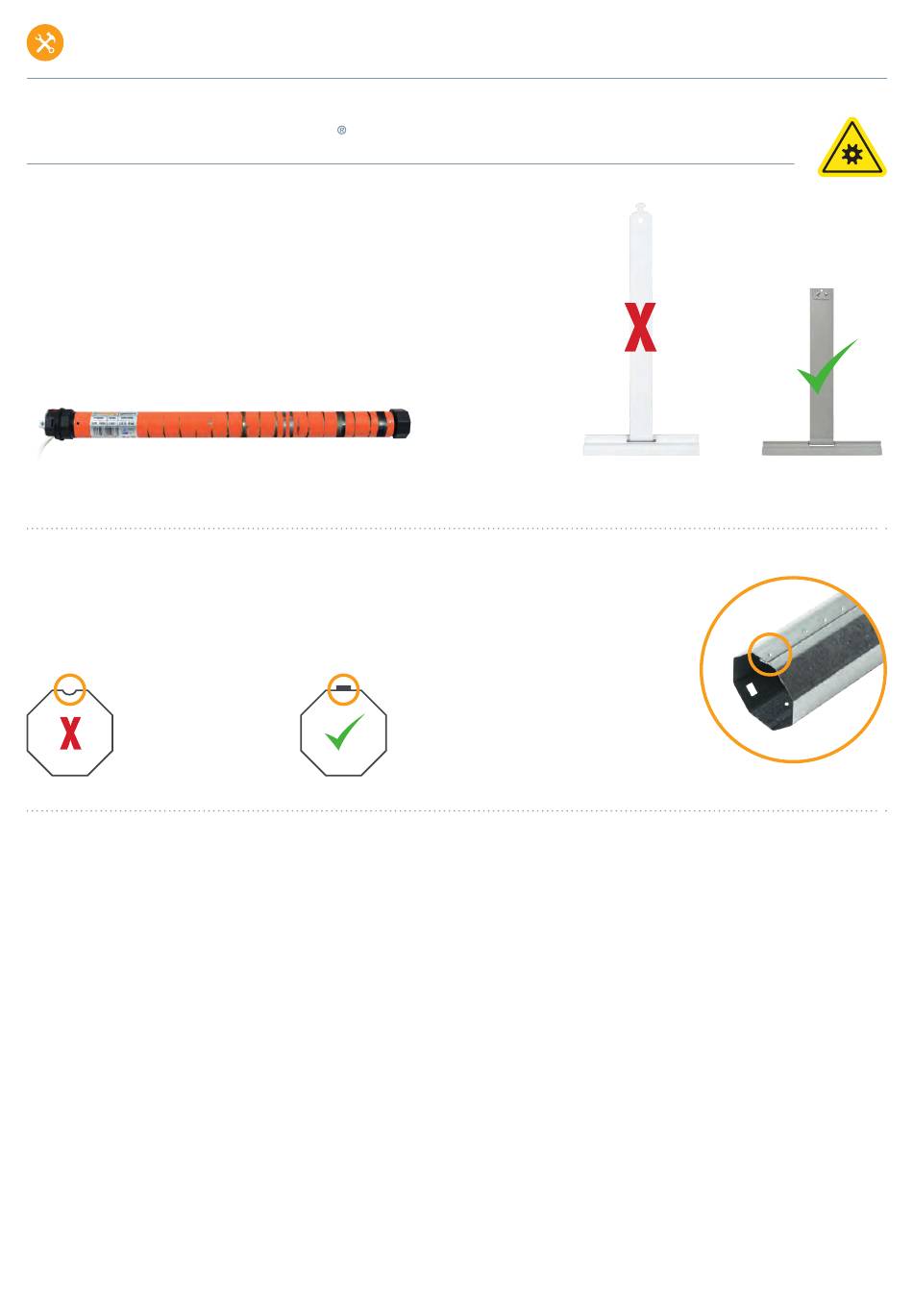

Richtige Aufhängefedern verwenden:
B itte verwenden Sie zur Befestigung des Rollladenpanzers an der Rollladenwelle unbedingt
•
geeignete Aufhängefedern für den Motorbetrieb. Diese speziellen Mini Aufhängefedern ragen
nur ca. 1 mm in die Welle hinein. Dadurch kann die Welle frei drehen. Bei Verwendung handels-
üblicher Aufhängefedern entstehen am Motorgehäuse Schleifspuren da der Einhängezapfen zu
weit in die Rollladenwelle hineinragt, was zur Beschädigung und Zerstörung des Motors führt.
Bei Schleifspuren jeglicher Art am Motorgehäuse entfällt der Garantieanspruch.
Mini Aufhängefedern > Optionales Zubehör Rohrmotoren (Seite 23)
•
Richtige Rollladenwelle mit außenliegender Falz verwenden:
B ei Stahlwellen mit Schlüsselweite 40 mm (SW40) nur Wellen mit außenliegender Falz verwenden.
•
Stahlwellen mit innenliegender Falz führen zur Beschädigung und Zerstörung des Motors.
8-kant Welle SW40
mit innenliegender Falz
nicht verwenden!
Erklärung:
V ermeiden Sie eine Überbeanspruchung und daraus resultierende vorzeitige Alterung des Motors
•
durch Einsatz der richtigen Aufhängefedern und der richtigen Rollladenwelle mit außenliegender Falz!
B edenken Sie, dass das Motorgehäuse einen Durchmesser von 35 mm und die Rollladenwelle
•
SW40 8kant einen Außendurchmesser von 40 mm hat. Bei Verwendung handelsüblicher Auf-
hängefedern bzw. Rollladenwellen mit innenliegender Falz entstehen am Motorgehäuse somit
Schleifspuren, da der Einhängezapfen bzw. die Falz zu weit in die Rollladenwelle hineinragen.
Der Motor läuft entgegen seiner bestimmungsgemäßen Verwendung dauerhaft gegen Überlast
und außerhalb seiner Kenndaten.
Passende Rollladenwellen SW40
•
>
Optionales Zubehör Rohrmotoren (Seite 23)
8-kant Welle SW40
mit außenliegender Falz
Aufhängefeder Mini Aufhängefeder
