MONTAGEANLEITUNG

Bitte beachten:
D er Motor kann sowohl rechtsseitig als auch linksseitig eingebaut werden.
•
Bei verkehrter Drehrichtung bitte die Drehrichtung mit dem eingelernten Funk-Handsender ändern (Seite 15).
D ie Einstellung der Endschalter ist nur im eingebauten Zustand (Motor in Rollladenwelle) möglich.
•
Im Bereich des Rohrmotors niemals Schrauben anbringen, da diese den Motor beschädigen.
•
M otorschäden, die durch unsachgemäße Verwendung oder unfachmännischen Einbau entstanden sind,
•
führen unmittelbar zu Garantieverlust.

MONTAGE ROLLLADENMOTOR

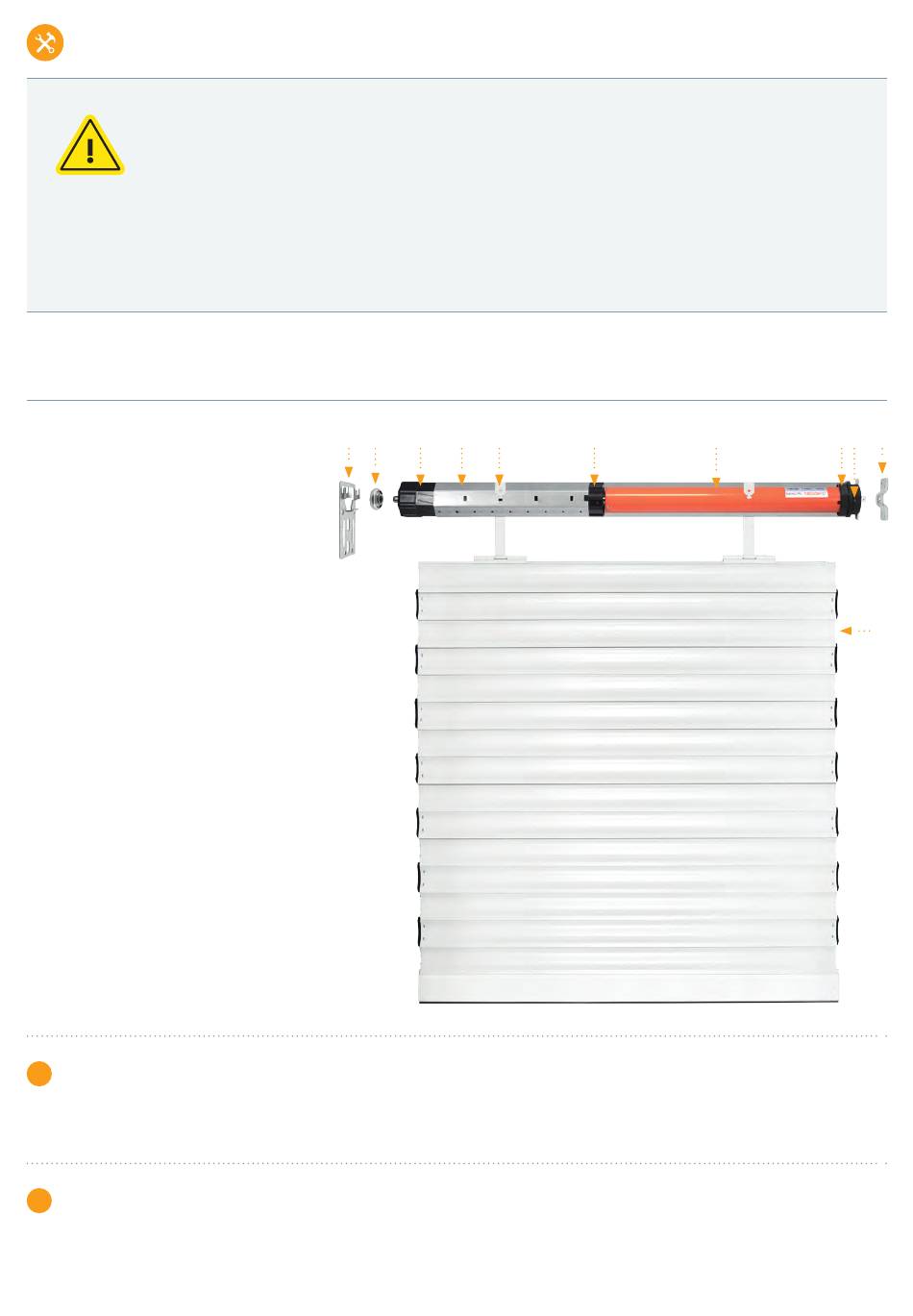

Einbausituation
1 Gegenlager*
2 Kugellager*
3 Walzenkapsel*
4 Rollladenwelle*
5 Aufhängfeder*
6 Wellenadapter
7 Rohrmotor
8 Endabschalteradapter
9 Setztaste
10 Motorlager
11 Rollladenpanzer*
*
Zubehör; nicht im Lieferumfang enthalten

Netzanschluss vorbereiten:

1
Die Netzanschlussleitung des Antriebes ist innenliegend im Leerrohr bis zur Abzweigdose zu verlegen.
•
Dabei sind die örtlichen Elektrovorschriften zu beachten.
Motorlager auswählen:
2
Bei Motortyp 3T45-RB und 3T35-RB werden zwei Motorlager mitgeliefert: Universallager und Blendkappenlager (3T45-30RB/3T45-40RB) / Cliplager.
•
Je nach Einbausituation eines der beiden Motorlager verwenden.
•
1 2 3 4 5 6 7
