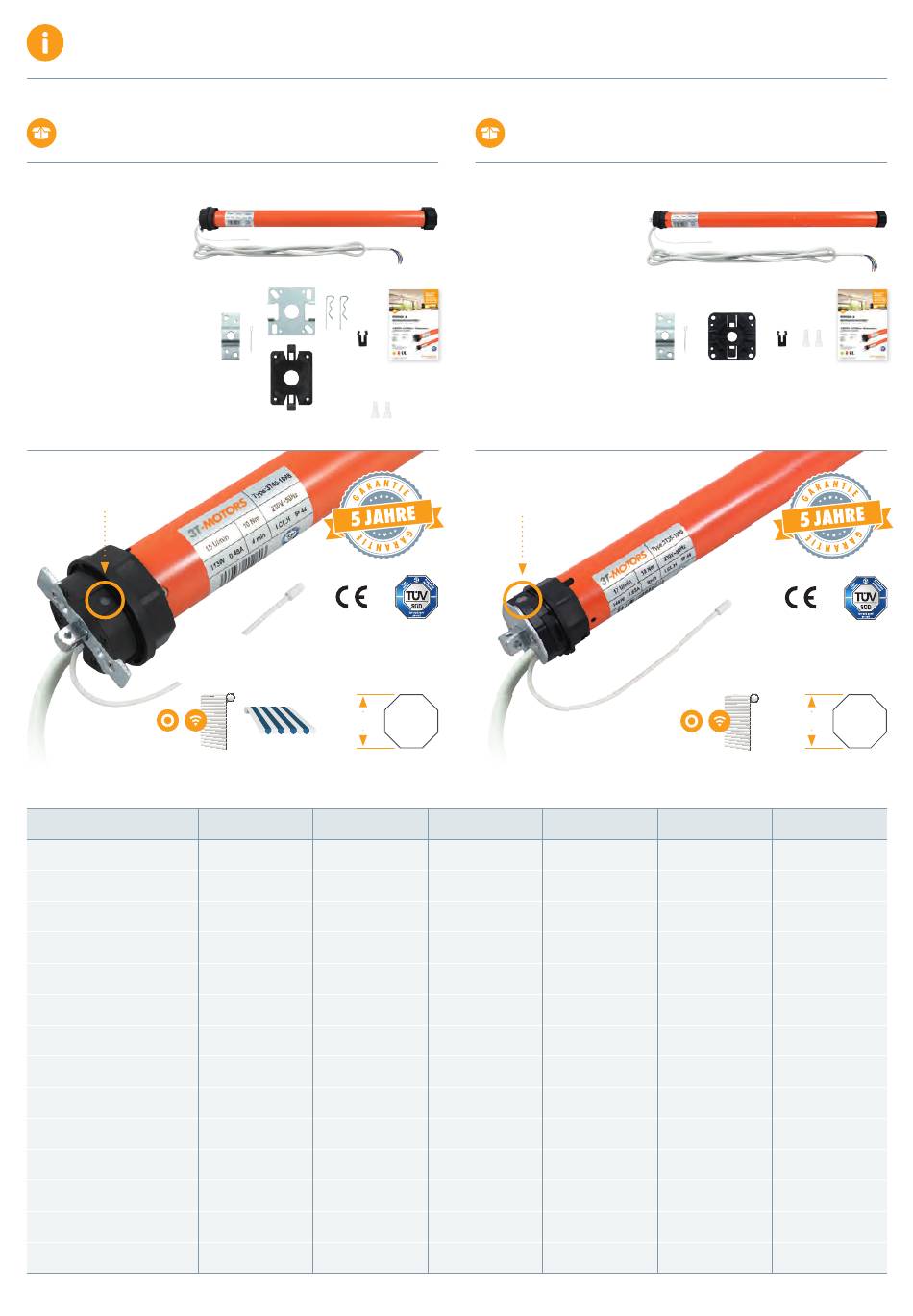

FUNKTIONSÜBERSICHT
LIEFERUMFANG – MOTORTYP 3T45-RB
1 Motor
2 Endabschalter-Adapter
3 Wellen-Adapter
4 Anschlussleitung 3 Meter
5 Universallager & Splint
6 Blendkappenlager
(3T45-30RB/-40RB)
7 Cliplager
(3T45-10RB/-20RB)
8 Sicherungsklammer
9 Aderendkappe x 2
10 Bedienungsanleitung
P1-Taste
Motorisierte Funk-Rollläden & Markisen

Technische Daten

Motortyp
Drehmoment (Nm)
Zugleistung (kg)
Max. PVC-Rollladenfläche (m²)
Max. Alu-Rollladenfläche (m²)
Leistung (W)
Geschwindigkeit (U/min)
Endschalterkapazität (max. U)
Betriebsspannung (V AC)
L1 Motorgesamtlänge (mm)
L2 Einbaulänge (mm)
Anschlussleitung (m)
Max. Laufzeit (min)
Schutzart
EAN
Emissionsschalldruckpegel LpA ≤ 70 dB(A)
2 1
4
6
5 8
9
7
ANWENDUNG PASSEND FÜR
Wellen ab 60 mm
Ø 60 mm
3T45-10RB 3T45-20RB
10 Nm 20 Nm
25 kg 40 kg
4,5 m² 6 m²
3 m² 4,7 m²
113 W 161 W
15 U/min 15 U/min
22 U 22 U
230 V 230 V
608 mm 608 mm
587 mm 587 mm
3 m 3 m
4 min 4 min
IP44 IP44
4260601764084 4260601764091
LIEFERUMFANG – MOTORTYP 3T35-RB
3
1 Motor
2 Endabschalter-Adapter
3 Wellen-Adapter
4 Anschlussleitung 3 Meter
5 Universallager & Splint
6 Cliplager
7 Sicherungsklammer
8 Aderendkappe x 2
10
9 Bedienungsanleitung
P1-Taste
3T45-30RB 3T45-40RB
30 Nm
60 kg
9 m²
7 m²
200 W
15 U/min 15 U/min
22 U
230 V
656 mm 656 mm
635 mm 635 mm
3 m
4 min
IP44
4260601764107 4260601764114
2
5 6
ANWENDUNG
Motorisierte Funk-Rollläden
3T35-10RB
40 Nm 10 Nm
80 kg 25 kg
11 m² 5,25 m²
9,5 m² 4,2 m²
228 W 144 W
17 U/min
22 U 30 U
230 V 230 V
584 mm
568 mm
3 m 3 m
4 min 4 min
IP44 IP44
4260601764060
3T-MOTORS Rohrmotoren | Funktionsübersicht
1 3
4
7 8 9
PASSEND FÜR
Wellen ab 40 mm
Ø 40 mm
3T35-13RB
13 Nm
40 kg
7 m²
5,5 m²
144 W
14 U/min
30 U
230 V
584 mm
568 mm
3 m
4 min
IP44
4260601764077
5
