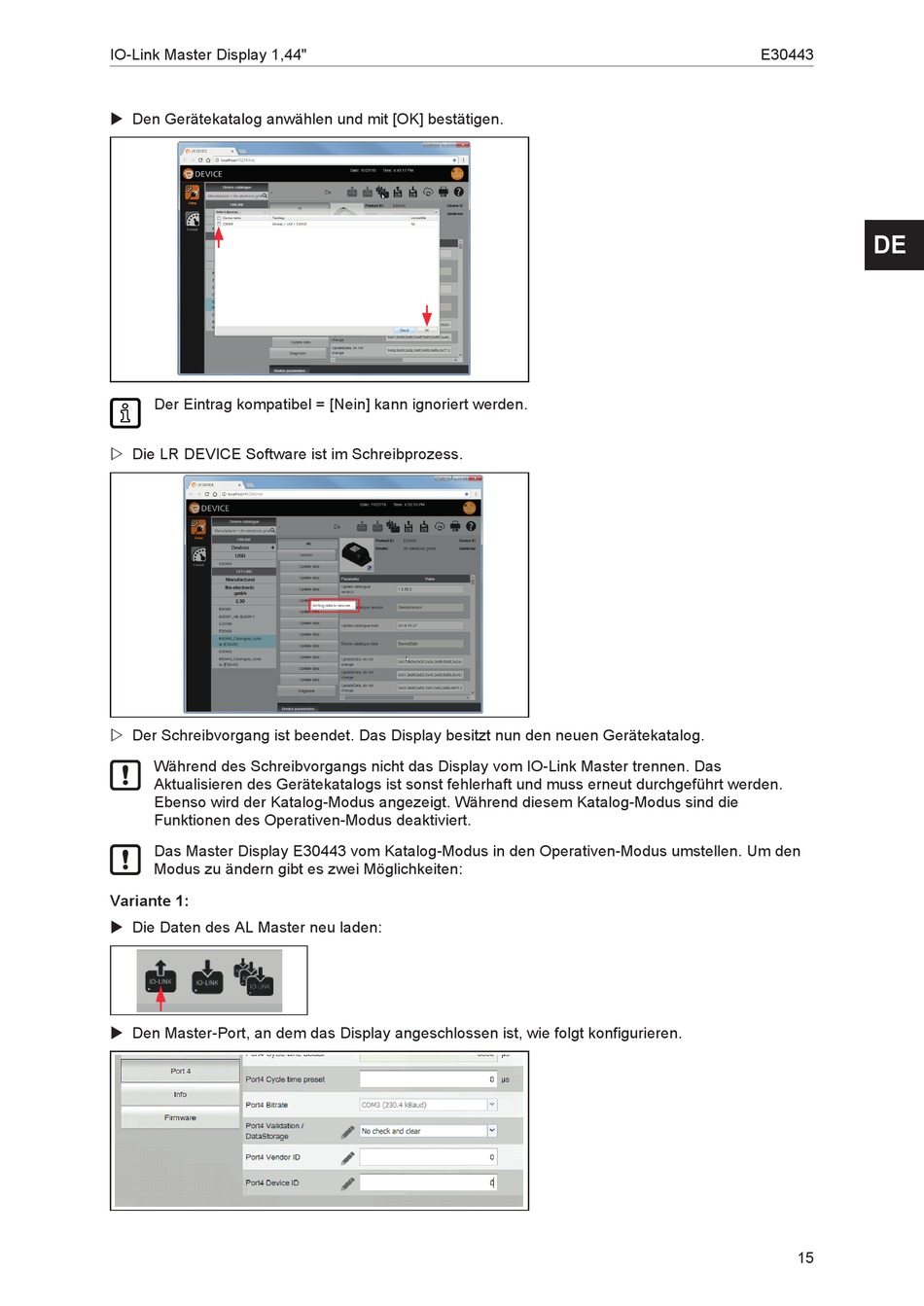

ifm IO-Link Master Display E30443 Betriebsanleitung Seite 15

IO-Link Master Display 1,44"
u Den Gerätekatalog anwählen und mit [OK] bestätigen.
Der Eintrag kompatibel = [Nein] kann ignoriert werden.
w Die LR DEVICE Software ist im Schreibprozess.
w Der Schreibvorgang ist beendet. Das Display besitzt nun den neuen Gerätekatalog.
Während des Schreibvorgangs nicht das Display vom IO-Link Master trennen. Das
Aktualisieren des Gerätekatalogs ist sonst fehlerhaft und muss erneut durchgeführt werden.
Ebenso wird der Katalog-Modus angezeigt. Während diesem Katalog-Modus sind die
Funktionen des Operativen-Modus deaktiviert.
Das Master Display E30443 vom Katalog-Modus in den Operativen-Modus umstellen. Um den
Modus zu ändern gibt es zwei Möglichkeiten:
Variante 1:
u Die Daten des AL Master neu laden:
u Den Master-Port, an dem das Display angeschlossen ist, wie folgt konfigurieren.
