IO-Link Master Display 1,44"

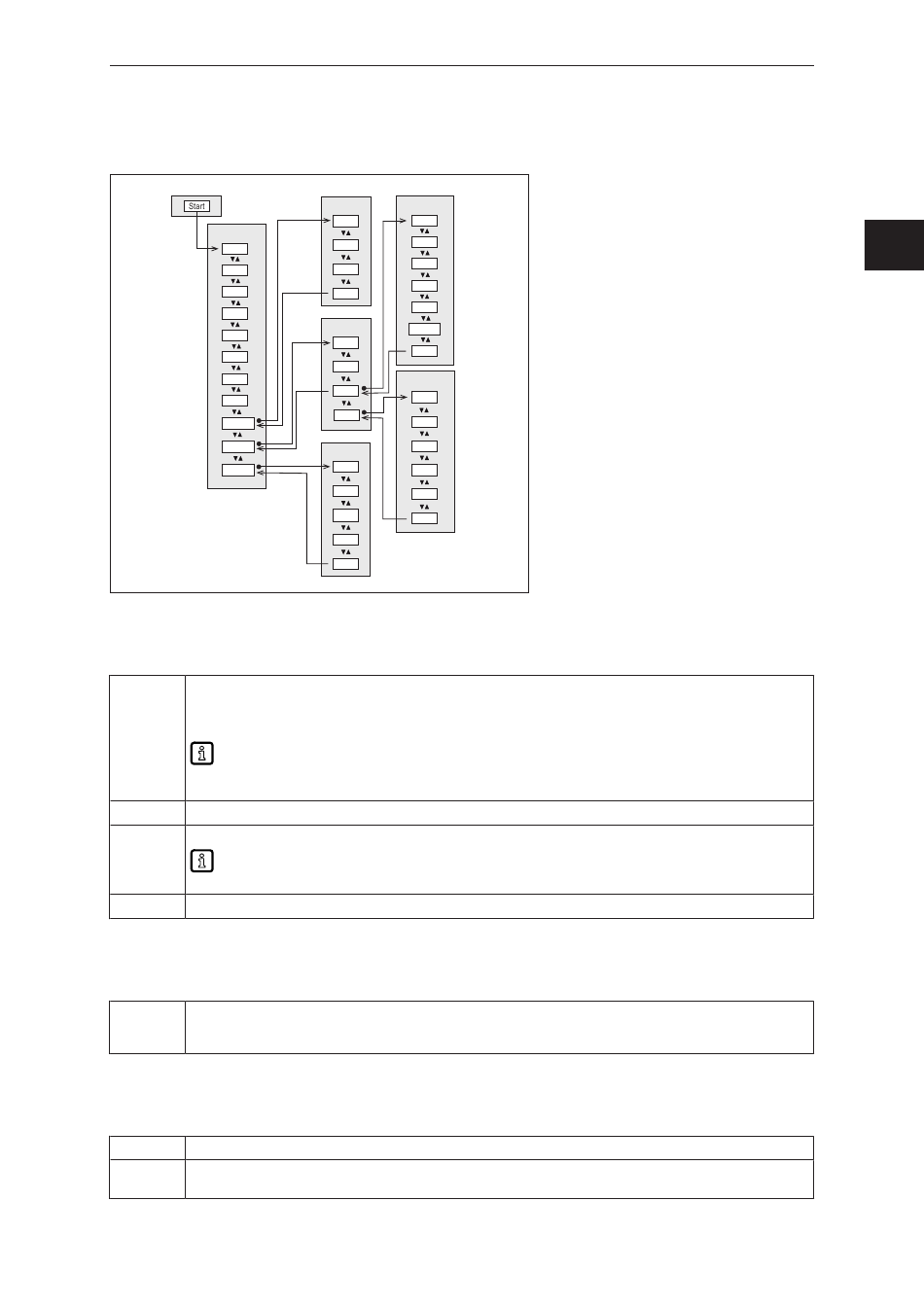

9 Menü
Prozesswertanzeige (RUN-Modus)
Main Menu
P1
P2
P3
P4
P5
P6
P7
P8
FAV
M.CFG
D.CFG
9.1 Erläuterung Hauptmenü
P1 - 8 Information zum Sensor an Port 1 – 8
– Alle Prozesswerte
– Information zum Gerät
– Geräteereignisse
Es sind nur Ports verfügbar, an denen ein Sensor angeschlossen ist. Wenn am ausgewählten Port das MAS-
TER DISPLAY selbst angeschlossen ist, werden Informationen zum Master dargestellt.
FAV Öffnen der untergeordneten Menüebene Favoriteneinstellung
M.CFG Öffnen der untergeordneten Menüeinstellung Mastereinstellung
Menüebene M.CFG ist nur vorhanden, wenn das Display mit einem passenden ifm-Master verbunden ist.
D.CFG Öffnen der untergeordneten Menüeinstellung Displayeinstellung
9.2 Erläuterung Favoriteneinstellung (FAV)
Fav1- Einstellung des Favoriten 1 – 4:
Fav.4 Favoriten sind die im RUN-Modus angezeigten Prozesswerte.
PX.PVY = Von Port X Prozesswert Y anzeigen.
9.3 Erläuterung Mastereinstellung (M.CFG)
rES Werkseinstellung des Masters wiederherstellen
Info Information zum IO-Link Master, z. Bsp. Master-Bezeichnung, Anwendungsspezifische Markierung, IP-Adres-
sen, Firmwareversion, Seriennummer.
F.CFG
FAV
Info
Fav. 1
DHCP
Fav. 2
IP
Fav. 3
Mask
Fav. 4
DG
M.CFG
Node ID
rES
Save
Info
I.CFG
F.CFG
Info
I.CFG
DHCP
IP
D.CFG
rES
Mask
Info
DG
diS.S
Save
diS.R
diS.B
