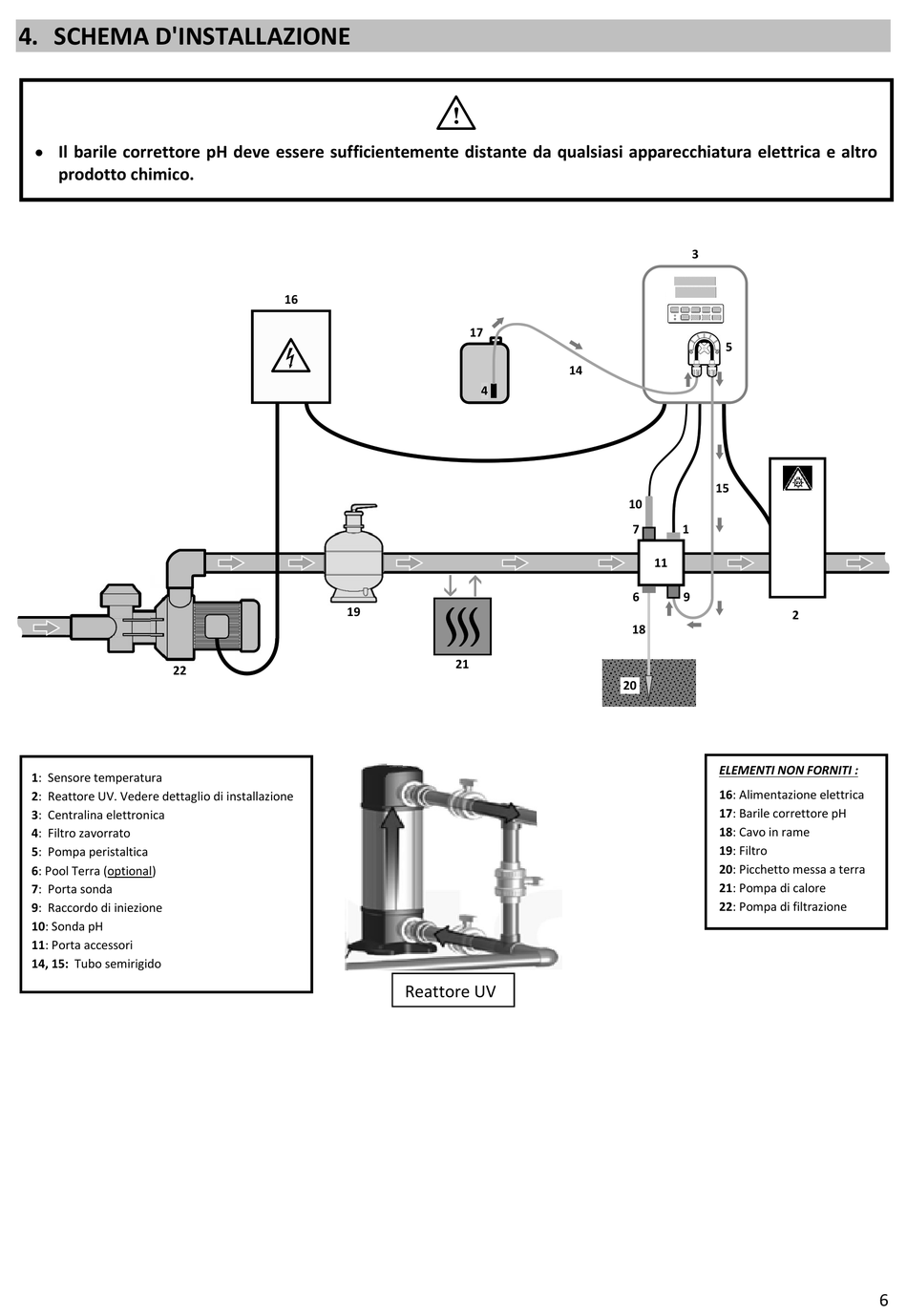

4. SCHEMA D'INSTALLAZIONE

Il barile correttore pH deve essere sufficientemente distante da qualsiasi apparecchiatura elettrica e altro
prodotto chimico.
22
1: Sensore temperatura
2: Reattore UV. Vedere dettaglio di installazione
3: Centralina elettronica
4: Filtro zavorrato
5: Pompa peristaltica
6: Pool Terra (optional)
7: Porta sonda
9: Raccordo di iniezione
10: Sonda pH
11: Porta accessori
14, 15: Tubo semirigido
I
16
H
19
Reattore UV
17
14
4
21
20
3
5
15
10
7 1
4
11
6 9
2
18
ELEMENTI NON FORNITI :
16: Alimentazione elettrica
17: Barile correttore pH
18: Cavo in rame
19: Filtro
20: Picchetto messa a terra
21: Pompa di calore
22: Pompa di filtrazione
