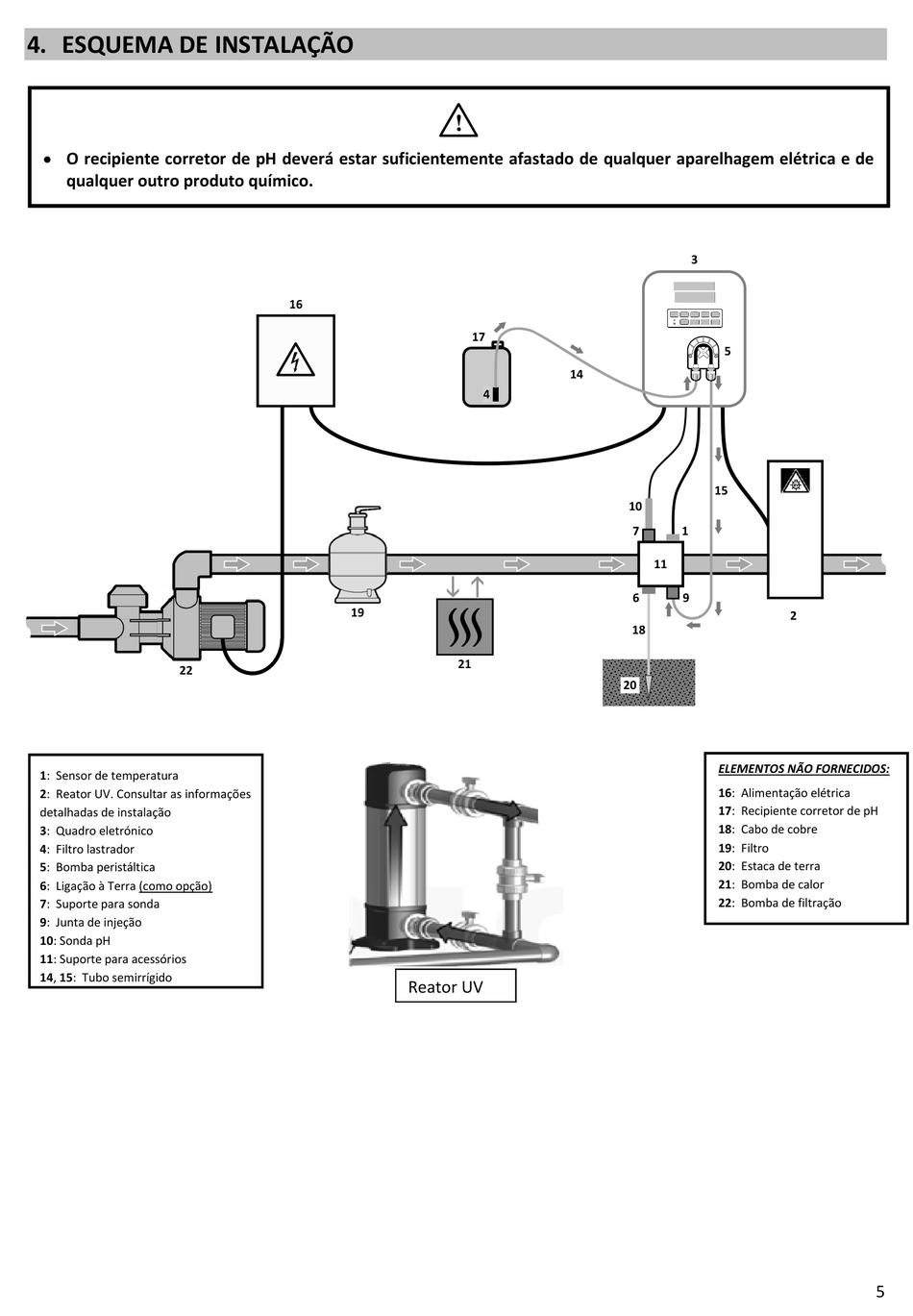

4. ESQUEMA DE INSTALAÇÃO
O recipiente corretor de pH deverá estar suficientemente afastado de qualquer aparelhagem elétrica e de
qualquer outro produto químico.
22
1: Sensor de temperatura
2: Reator UV. Consultar as informações
detalhadas de instalação
3: Quadro eletrónico
4: Filtro lastrador
5: Bomba peristáltica
6: Ligação à Terra (como opção)
7: Suporte para sonda
9: Junta de injeção
10: Sonda pH
11: Suporte para acessórios
14, 15: Tubo semirrígido
I
16
H
19
Reator UV
17
14
4
10
21
20
3
5
15
7 1
4
11
6 9
2
18
ELEMENTOS NÃO FORNECIDOS:
16: Alimentação elétrica
17: Recipiente corretor de pH
18: Cabo de cobre
19: Filtro
20: Estaca de terra
21: Bomba de calor
22: Bomba de filtração
