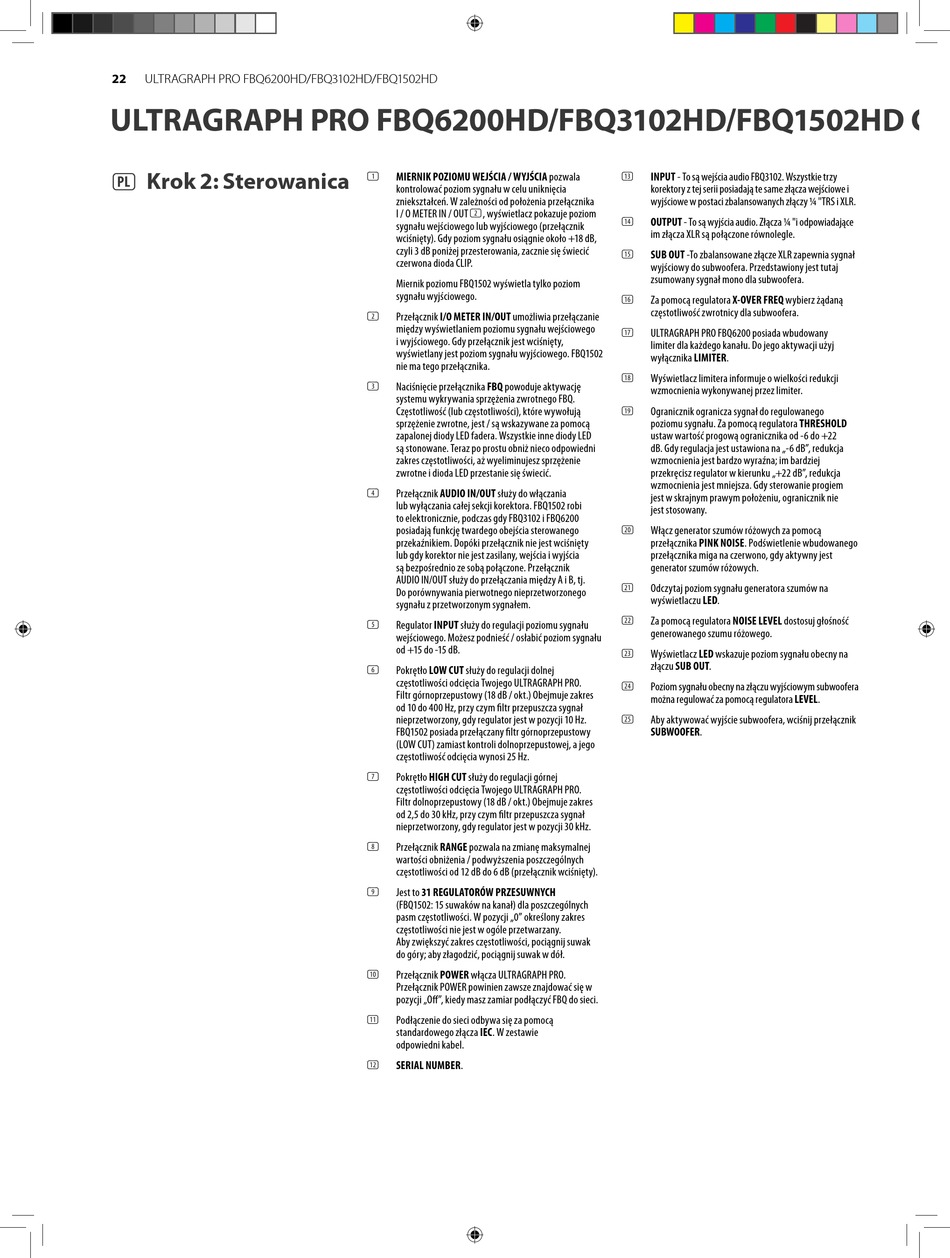

(PL) Krok 2: Sterowanica
MIERNIK POZIOMU WEJŚCIA / WYJŚCIA pozwala
(1)
kontrolować poziom sygnału w celu uniknięcia
zniekształceń. W zależności od położenia przełącznika
I / O METER IN / OUT (2) , wyświetlacz pokazuje poziom
sygnału wejściowego lub wyjściowego (przełącznik
wciśnięty). Gdy poziom sygnału osiągnie około +18 dB,
czyli 3 dB poniżej przesterowania, zacznie się świecić
czerwona dioda CLIP.
Miernik poziomu FBQ1502 wyświetla tylko poziom
sygnału wyjściowego.
Przełącznik I/O METER IN/OUT umożliwia przełączanie
(2)
między wyświetlaniem poziomu sygnału wejściowego
i wyjściowego. Gdy przełącznik jest wciśnięty,
wyświetlany jest poziom sygnału wyjściowego. FBQ1502
nie ma tego przełącznika.
Naciśnięcie przełącznika FBQ powoduje aktywację
(3)
systemu wykrywania sprzężenia zwrotnego FBQ.
Częstotliwość (lub częstotliwości), które wywołują
sprzężenie zwrotne, jest / są wskazywane za pomocą
zapalonej diody LED fadera. Wszystkie inne diody LED
są stonowane. Teraz po prostu obniż nieco odpowiedni
zakres częstotliwości, aż wyeliminujesz sprzężenie
zwrotne i dioda LED przestanie się świecić.
Przełącznik AUDIO IN/OUT służy do włączania
(4)
lub wyłączania całej sekcji korektora. FBQ1502 robi
to elektronicznie, podczas gdy FBQ3102 i FBQ6200
posiadają funkcję twardego obejścia sterowanego
przekaźnikiem. Dopóki przełącznik nie jest wciśnięty
lub gdy korektor nie jest zasilany, wejścia i wyjścia
są bezpośrednio ze sobą połączone. Przełącznik
AUDIO IN/OUT służy do przełączania między A i B, tj.
Do porównywania pierwotnego nieprzetworzonego
sygnału z przetworzonym sygnałem.
Regulator INPUT służy do regulacji poziomu sygnału
(5)
wejściowego. Możesz podnieść / osłabić poziom sygnału
od +15 do -15 dB.
Pokrętło LOW CUT służy do regulacji dolnej
(6)
częstotliwości odcięcia Twojego ULTRAGRAPH PRO.
Filtr górnoprzepustowy (18 dB / okt.) Obejmuje zakres
od 10 do 400 Hz, przy czym filtr przepuszcza sygnał
nieprzetworzony, gdy regulator jest w pozycji 10 Hz.
FBQ1502 posiada przełączany filtr górnoprzepustowy
(LOW CUT) zamiast kontroli dolnoprzepustowej, a jego
częstotliwość odcięcia wynosi 25 Hz.
Pokrętło HIGH CUT służy do regulacji górnej
(7)
częstotliwości odcięcia Twojego ULTRAGRAPH PRO.
Filtr dolnoprzepustowy (18 dB / okt.) Obejmuje zakres
od 2,5 do 30 kHz, przy czym filtr przepuszcza sygnał
nieprzetworzony, gdy regulator jest w pozycji 30 kHz.
Przełącznik RANGE pozwala na zmianę maksymalnej
(8)
wartości obniżenia / podwyższenia poszczególnych
częstotliwości od 12 dB do 6 dB (przełącznik wciśnięty).
Jest to 31 REGULATORÓW PRZESUWNYCH
(9)
(FBQ1502: 15 suwaków na kanał) dla poszczególnych
pasm częstotliwości. W pozycji „0" określony zakres
częstotliwości nie jest w ogóle przetwarzany.
Aby zwiększyć zakres częstotliwości, pociągnij suwak
do góry; aby złagodzić, pociągnij suwak w dół.
Przełącznik POWER włącza ULTRAGRAPH PRO.
(10)
Przełącznik POWER powinien zawsze znajdować się w
pozycji „Off", kiedy masz zamiar podłączyć FBQ do sieci.
(11) Podłączenie do sieci odbywa się za pomocą
standardowego złącza IEC. W zestawie
odpowiedni kabel.
SERIAL NUMBER.
(12)
INPUT - To są wejścia audio FBQ3102. Wszystkie trzy
(13)
korektory z tej serii posiadają te same złącza wejściowe i
wyjściowe w postaci zbalansowanych złączy ¼ "TRS i XLR.
OUTPUT - To są wyjścia audio. Złącza ¼ "i odpowiadające
(14)
im złącza XLR są połączone równolegle.
SUB OUT -To zbalansowane złącze XLR zapewnia sygnał
(15)
wyjściowy do subwoofera. Przedstawiony jest tutaj
zsumowany sygnał mono dla subwoofera.
Za pomocą regulatora X-OVER FREQ wybierz żądaną
(16)
częstotliwość zwrotnicy dla subwoofera.
ULTRAGRAPH PRO FBQ6200 posiada wbudowany
(17)
limiter dla każdego kanału. Do jego aktywacji użyj
wyłącznika LIMITER.
Wyświetlacz limitera informuje o wielkości redukcji
(18)
wzmocnienia wykonywanej przez limiter.
Ogranicznik ogranicza sygnał do regulowanego
(19)
poziomu sygnału. Za pomocą regulatora THRESHOLD
ustaw wartość progową ogranicznika od -6 do +22
dB. Gdy regulacja jest ustawiona na „-6 dB", redukcja
wzmocnienia jest bardzo wyraźna; im bardziej
przekręcisz regulator w kierunku „+22 dB", redukcja
wzmocnienia jest mniejsza. Gdy sterowanie progiem
jest w skrajnym prawym położeniu, ogranicznik nie
jest stosowany.
Włącz generator szumów różowych za pomocą
(20)
przełącznika PINK NOISE. Podświetlenie wbudowanego
przełącznika miga na czerwono, gdy aktywny jest
generator szumów różowych.
Odczytaj poziom sygnału generatora szumów na
(21)
wyświetlaczu LED.
Za pomocą regulatora NOISE LEVEL dostosuj głośność
(22)
generowanego szumu różowego.
Wyświetlacz LED wskazuje poziom sygnału obecny na
(23)
złączu SUB OUT.
Poziom sygnału obecny na złączu wyjściowym subwoofera
(24)
można regulować za pomocą regulatora LEVEL.
Aby aktywować wyjście subwoofera, wciśnij przełącznik
(25)
SUBWOOFER.
