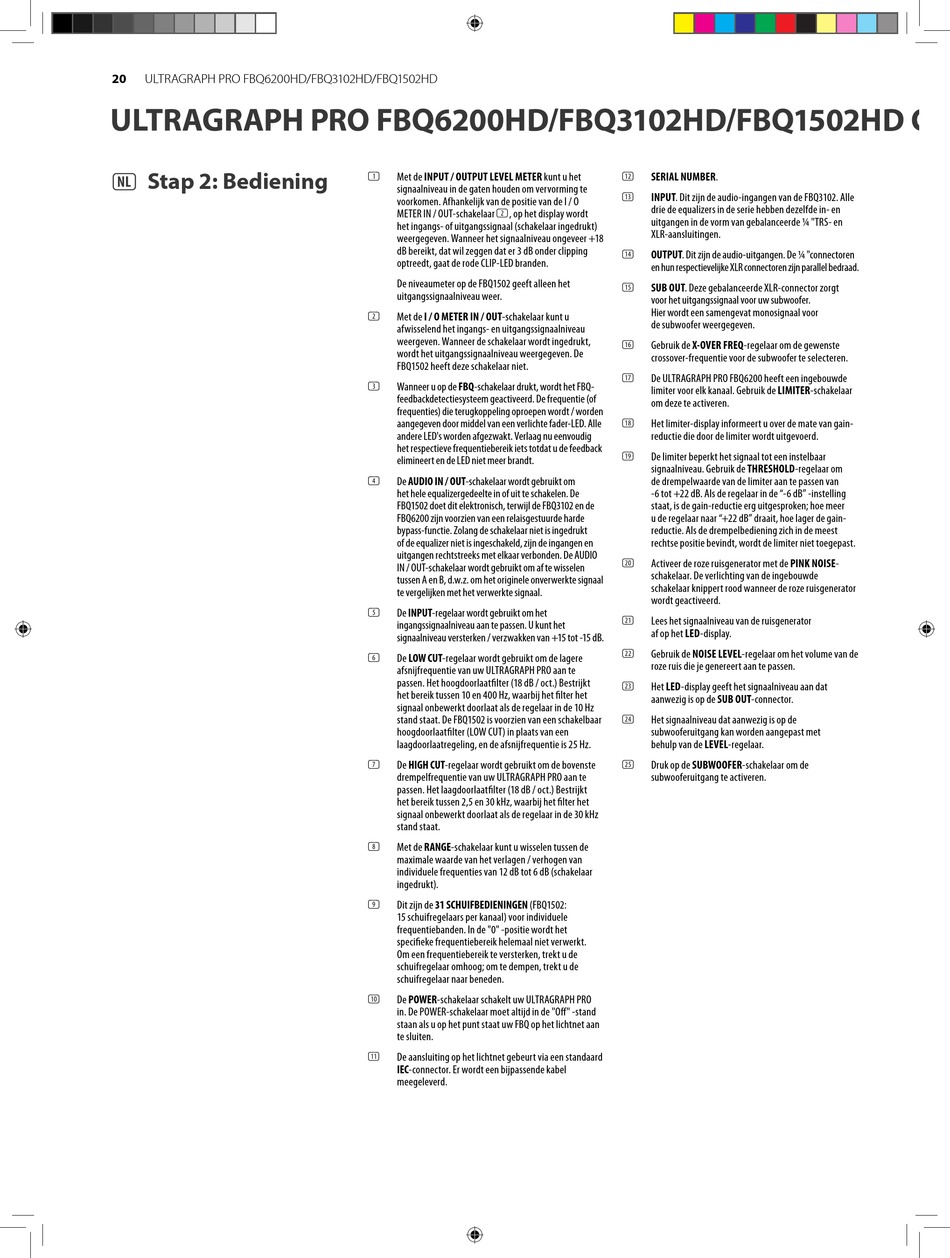

Behringer ULTRAGRAPH PRO FBQ6200HD Schnellstartanleitung Seite 20

20
ULTRAGRAPH PRO FBQ6200HD/FBQ3102HD/FBQ1502HD
ULTRAGRAPH PRO FBQ6200HD/FBQ3102HD/FBQ1502HD C
(NL) Stap 2: Bediening
Met de INPUT / OUTPUT LEVEL METER kunt u het
(1)
signaalniveau in de gaten houden om vervorming te
voorkomen. Afhankelijk van de positie van de I / O
METER IN / OUT-schakelaar (2) , op het display wordt
het ingangs- of uitgangssignaal (schakelaar ingedrukt)
weergegeven. Wanneer het signaalniveau ongeveer +18
dB bereikt, dat wil zeggen dat er 3 dB onder clipping
optreedt, gaat de rode CLIP-LED branden.
De niveaumeter op de FBQ1502 geeft alleen het
uitgangssignaalniveau weer.
Met de I / O METER IN / OUT-schakelaar kunt u
(2)
afwisselend het ingangs- en uitgangssignaalniveau
weergeven. Wanneer de schakelaar wordt ingedrukt,
wordt het uitgangssignaalniveau weergegeven. De
FBQ1502 heeft deze schakelaar niet.
Wanneer u op de FBQ-schakelaar drukt, wordt het FBQ-
(3)
feedbackdetectiesysteem geactiveerd. De frequentie (of
frequenties) die terugkoppeling oproepen wordt / worden
aangegeven door middel van een verlichte fader-LED. Alle
andere LED's worden afgezwakt. Verlaag nu eenvoudig
het respectieve frequentiebereik iets totdat u de feedback
elimineert en de LED niet meer brandt.
De AUDIO IN / OUT-schakelaar wordt gebruikt om
(4)
het hele equalizergedeelte in of uit te schakelen. De
FBQ1502 doet dit elektronisch, terwijl de FBQ3102 en de
FBQ6200 zijn voorzien van een relaisgestuurde harde
bypass-functie. Zolang de schakelaar niet is ingedrukt
of de equalizer niet is ingeschakeld, zijn de ingangen en
uitgangen rechtstreeks met elkaar verbonden. De AUDIO
IN / OUT-schakelaar wordt gebruikt om af te wisselen
tussen A en B, d.w.z. om het originele onverwerkte signaal
te vergelijken met het verwerkte signaal.
De INPUT-regelaar wordt gebruikt om het
(5)
ingangssignaalniveau aan te passen. U kunt het
signaalniveau versterken / verzwakken van +15 tot -15 dB.
De LOW CUT-regelaar wordt gebruikt om de lagere
(6)
afsnijfrequentie van uw ULTRAGRAPH PRO aan te
passen. Het hoogdoorlaatfilter (18 dB / oct.) Bestrijkt
het bereik tussen 10 en 400 Hz, waarbij het filter het
signaal onbewerkt doorlaat als de regelaar in de 10 Hz
stand staat. De FBQ1502 is voorzien van een schakelbaar
hoogdoorlaatfilter (LOW CUT) in plaats van een
laagdoorlaatregeling, en de afsnijfrequentie is 25 Hz.
De HIGH CUT-regelaar wordt gebruikt om de bovenste
(7)
drempelfrequentie van uw ULTRAGRAPH PRO aan te
passen. Het laagdoorlaatfilter (18 dB / oct.) Bestrijkt
het bereik tussen 2,5 en 30 kHz, waarbij het filter het
signaal onbewerkt doorlaat als de regelaar in de 30 kHz
stand staat.
Met de RANGE-schakelaar kunt u wisselen tussen de
(8)
maximale waarde van het verlagen / verhogen van
individuele frequenties van 12 dB tot 6 dB (schakelaar
ingedrukt).
Dit zijn de 31 SCHUIFBEDIENINGEN (FBQ1502:
(9)
15 schuifregelaars per kanaal) voor individuele
frequentiebanden. In de "0" -positie wordt het
specifieke frequentiebereik helemaal niet verwerkt.
Om een frequentiebereik te versterken, trekt u de
schuifregelaar omhoog; om te dempen, trekt u de
schuifregelaar naar beneden.
De POWER-schakelaar schakelt uw ULTRAGRAPH PRO
(10)
in. De POWER-schakelaar moet altijd in de "Off" -stand
staan als u op het punt staat uw FBQ op het lichtnet aan
te sluiten.
(11) De aansluiting op het lichtnet gebeurt via een standaard
IEC-connector. Er wordt een bijpassende kabel
meegeleverd.
SERIAL NUMBER.
(12)
INPUT. Dit zijn de audio-ingangen van de FBQ3102. Alle
(13)
drie de equalizers in de serie hebben dezelfde in- en
uitgangen in de vorm van gebalanceerde ¼ "TRS- en
XLR-aansluitingen.
OUTPUT. Dit zijn de audio-uitgangen. De ¼ "connectoren
(14)
en hun respectievelijke XLR connectoren zijn parallel bedraad.
SUB OUT. Deze gebalanceerde XLR-connector zorgt
(15)
voor het uitgangssignaal voor uw subwoofer.
Hier wordt een samengevat monosignaal voor
de subwoofer weergegeven.
Gebruik de X-OVER FREQ-regelaar om de gewenste
(16)
crossover-frequentie voor de subwoofer te selecteren.
De ULTRAGRAPH PRO FBQ6200 heeft een ingebouwde
(17)
limiter voor elk kanaal. Gebruik de LIMITER-schakelaar
om deze te activeren.
Het limiter-display informeert u over de mate van gain-
(18)
reductie die door de limiter wordt uitgevoerd.
De limiter beperkt het signaal tot een instelbaar
(19)
signaalniveau. Gebruik de THRESHOLD-regelaar om
de drempelwaarde van de limiter aan te passen van
-6 tot +22 dB. Als de regelaar in de "-6 dB" -instelling
staat, is de gain-reductie erg uitgesproken; hoe meer
u de regelaar naar "+22 dB" draait, hoe lager de gain-
reductie. Als de drempelbediening zich in de meest
rechtse positie bevindt, wordt de limiter niet toegepast.
Activeer de roze ruisgenerator met de PINK NOISE-
(20)
schakelaar. De verlichting van de ingebouwde
schakelaar knippert rood wanneer de roze ruisgenerator
wordt geactiveerd.
Lees het signaalniveau van de ruisgenerator
(21)
af op het LED-display.
Gebruik de NOISE LEVEL-regelaar om het volume van de
(22)
roze ruis die je genereert aan te passen.
Het LED-display geeft het signaalniveau aan dat
(23)
aanwezig is op de SUB OUT-connector.
Het signaalniveau dat aanwezig is op de
(24)
subwooferuitgang kan worden aangepast met
behulp van de LEVEL-regelaar.
Druk op de SUBWOOFER-schakelaar om de
(25)
subwooferuitgang te activeren.
