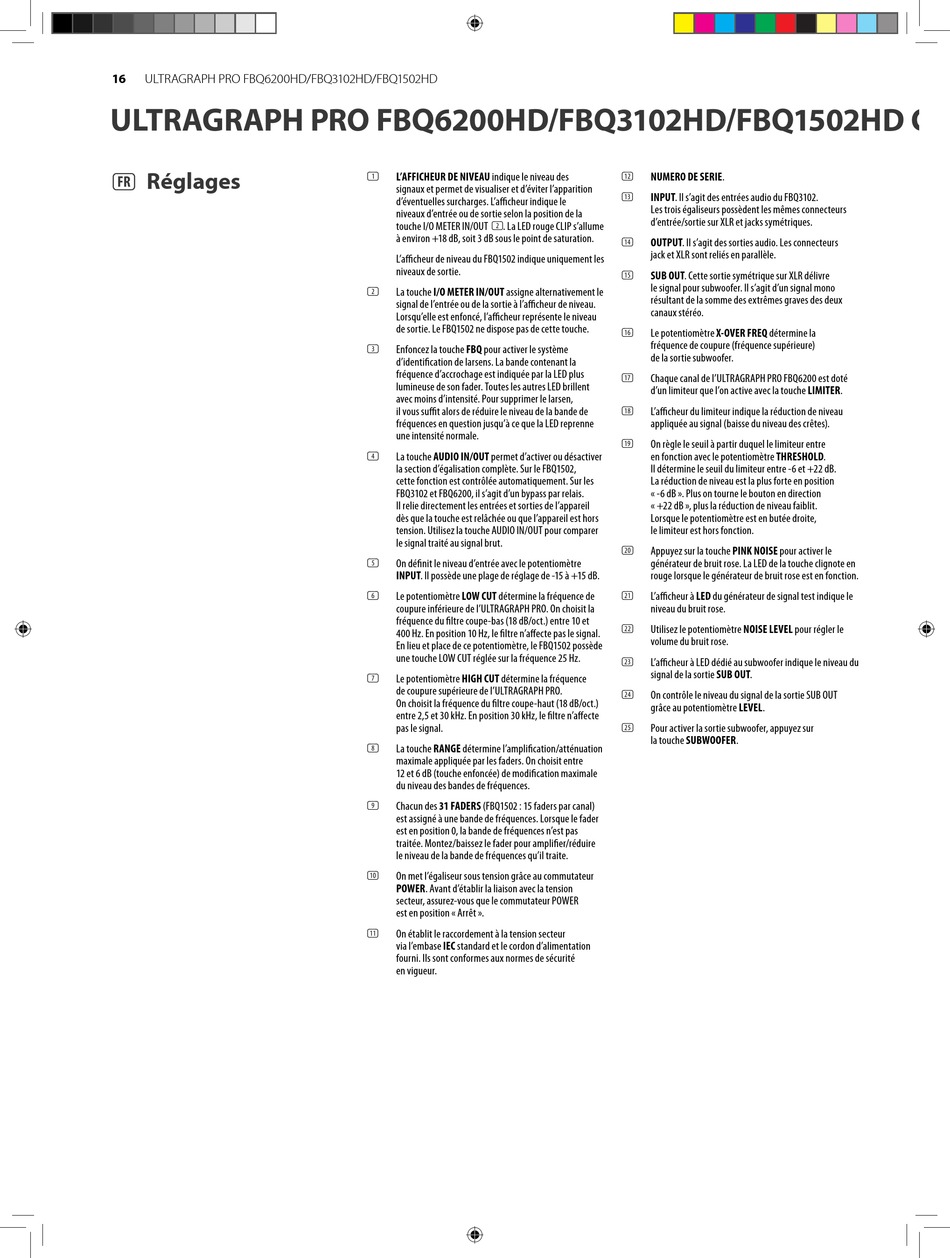

Behringer ULTRAGRAPH PRO FBQ6200HD Schnellstartanleitung Seite 16

16
ULTRAGRAPH PRO FBQ6200HD/FBQ3102HD/FBQ1502HD
ULTRAGRAPH PRO FBQ6200HD/FBQ3102HD/FBQ1502HD C
(FR) Réglages
L'AFFICHEUR DE NIVEAU indique le niveau des
(1)
signaux et permet de visualiser et d'éviter l'apparition
d'éventuelles surcharges. L'afficheur indique le
niveaux d'entrée ou de sortie selon la position de la
touche I/O METER IN/OUT (2). La LED rouge CLIP s'allume
à environ +18 dB, soit 3 dB sous le point de saturation.
L'afficheur de niveau du FBQ1502 indique uniquement les
niveaux de sortie.
La touche I/O METER IN/OUT assigne alternativement le
(2)
signal de l'entrée ou de la sortie à l'afficheur de niveau.
Lorsqu'elle est enfoncé, l'afficheur représente le niveau
de sortie. Le FBQ1502 ne dispose pas de cette touche.
Enfoncez la touche FBQ pour activer le système
(3)
d'identification de larsens. La bande contenant la
fréquence d'accrochage est indiquée par la LED plus
lumineuse de son fader. Toutes les autres LED brillent
avec moins d'intensité. Pour supprimer le larsen,
il vous suffit alors de réduire le niveau de la bande de
fréquences en question jusqu'à ce que la LED reprenne
une intensité normale.
La touche AUDIO IN/OUT permet d'activer ou désactiver
(4)
la section d'égalisation complète. Sur le FBQ1502,
cette fonction est contrôlée automatiquement. Sur les
FBQ3102 et FBQ6200, il s'agit d'un bypass par relais.
Il relie directement les entrées et sorties de l'appareil
dès que la touche est relâchée ou que l'appareil est hors
tension. Utilisez la touche AUDIO IN/OUT pour comparer
le signal traité au signal brut.
On définit le niveau d'entrée avec le potentiomètre
(5)
INPUT. Il possède une plage de réglage de -15 à +15 dB.
Le potentiomètre LOW CUT détermine la fréquence de
(6)
coupure inférieure de l'ULTRAGRAPH PRO. On choisit la
fréquence du filtre coupe-bas (18 dB/oct.) entre 10 et
400 Hz. En position 10 Hz, le filtre n'affecte pas le signal.
En lieu et place de ce potentiomètre, le FBQ1502 possède
une touche LOW CUT réglée sur la fréquence 25 Hz.
Le potentiomètre HIGH CUT détermine la fréquence
(7)
de coupure supérieure de l'ULTRAGRAPH PRO.
On choisit la fréquence du filtre coupe-haut (18 dB/oct.)
entre 2,5 et 30 kHz. En position 30 kHz, le filtre n'affecte
pas le signal.
La touche RANGE détermine l'amplification/atténuation
(8)
maximale appliquée par les faders. On choisit entre
12 et 6 dB (touche enfoncée) de modification maximale
du niveau des bandes de fréquences.
Chacun des 31 FADERS (FBQ1502 : 15 faders par canal)
(9)
est assigné à une bande de fréquences. Lorsque le fader
est en position 0, la bande de fréquences n'est pas
traitée. Montez/baissez le fader pour amplifier/réduire
le niveau de la bande de fréquences qu'il traite.
On met l'égaliseur sous tension grâce au commutateur
(10)
POWER. Avant d'établir la liaison avec la tension
secteur, assurez-vous que le commutateur POWER
est en position « Arrêt ».
On établit le raccordement à la tension secteur
(11)
via l'embase IEC standard et le cordon d'alimentation
fourni. Ils sont conformes aux normes de sécurité
en vigueur.
NUMERO DE SERIE.
(12)
INPUT. Il s'agit des entrées audio du FBQ3102.
(13)
Les trois égaliseurs possèdent les mêmes connecteurs
d'entrée/sortie sur XLR et jacks symétriques.
OUTPUT. Il s'agit des sorties audio. Les connecteurs
(14)
jack et XLR sont reliés en parallèle.
SUB OUT. Cette sortie symétrique sur XLR délivre
(15)
le signal pour subwoofer. Il s'agit d'un signal mono
résultant de la somme des extrêmes graves des deux
canaux stéréo.
Le potentiomètre X-OVER FREQ détermine la
(16)
fréquence de coupure (fréquence supérieure)
de la sortie subwoofer.
Chaque canal de l'ULTRAGRAPH PRO FBQ6200 est doté
(17)
d'un limiteur que l'on active avec la touche LIMITER.
L'afficheur du limiteur indique la réduction de niveau
(18)
appliquée au signal (baisse du niveau des crêtes).
On règle le seuil à partir duquel le limiteur entre
(19)
en fonction avec le potentiomètre THRESHOLD.
Il détermine le seuil du limiteur entre -6 et +22 dB.
La réduction de niveau est la plus forte en position
« -6 dB ». Plus on tourne le bouton en direction
« +22 dB », plus la réduction de niveau faiblit.
Lorsque le potentiomètre est en butée droite,
le limiteur est hors fonction.
Appuyez sur la touche PINK NOISE pour activer le
(20)
générateur de bruit rose. La LED de la touche clignote en
rouge lorsque le générateur de bruit rose est en fonction.
L'afficheur à LED du générateur de signal test indique le
(21)
niveau du bruit rose.
Utilisez le potentiomètre NOISE LEVEL pour régler le
(22)
volume du bruit rose.
L'afficheur à LED dédié au subwoofer indique le niveau du
(23)
signal de la sortie SUB OUT.
On contrôle le niveau du signal de la sortie SUB OUT
(24)
grâce au potentiomètre LEVEL.
Pour activer la sortie subwoofer, appuyez sur
(25)
la touche SUBWOOFER.
