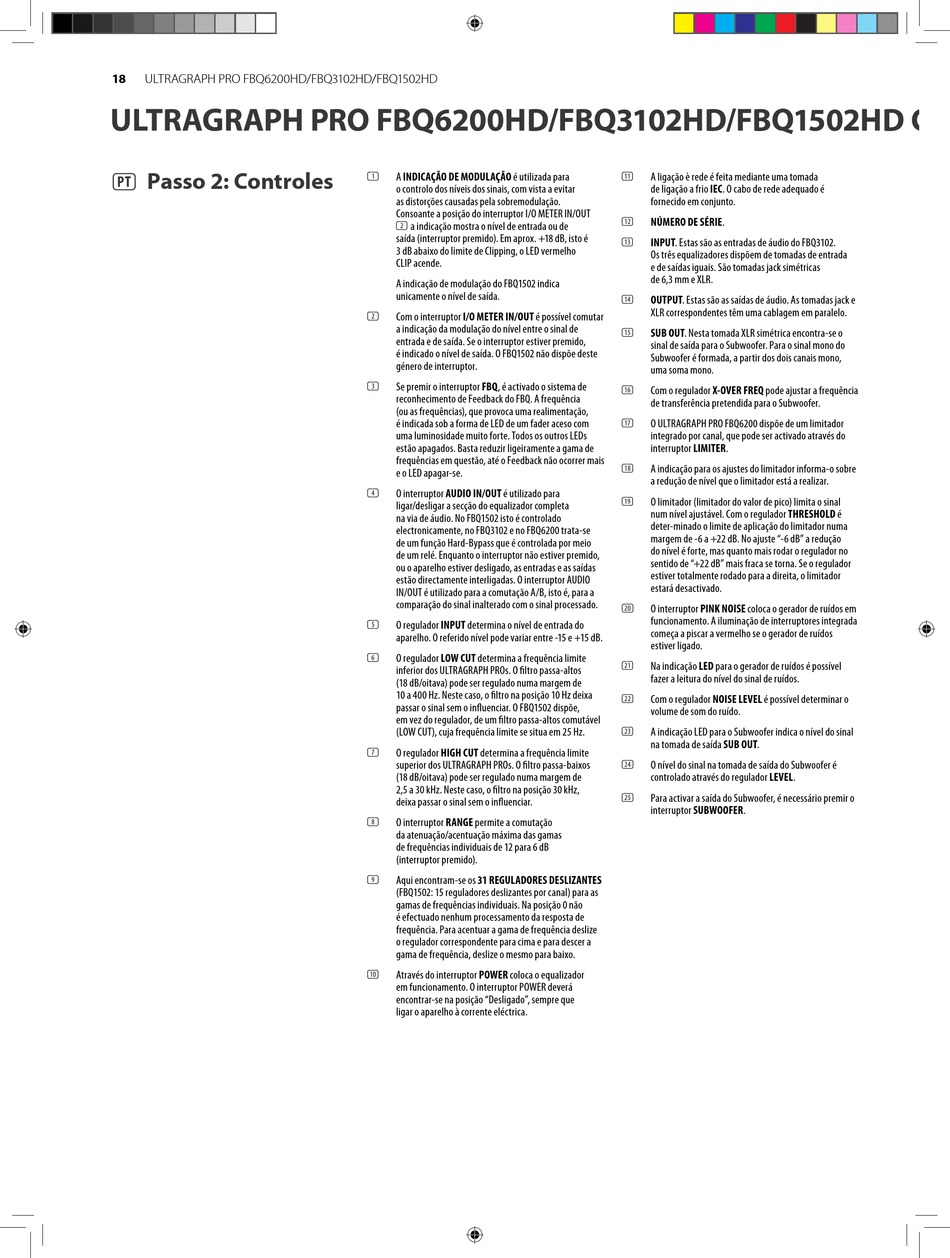

18
ULTRAGRAPH PRO FBQ6200HD/FBQ3102HD/FBQ1502HD
ULTRAGRAPH PRO FBQ6200HD/FBQ3102HD/FBQ1502HD C
(PT) Passo 2: Controles
A INDICAÇÃO DE MODULAÇÃO é utilizada para
(1)
o controlo dos níveis dos sinais, com vista a evitar
as distorções causadas pela sobremodulação.
Consoante a posição do interruptor I/O METER IN/OUT
(2) a indicação mostra o nível de entrada ou de
saída (interruptor premido). Em aprox. +18 dB, isto é
3 dB abaixo do limite de Clipping, o LED vermelho
CLIP acende.
A indicação de modulação do FBQ1502 indica
unicamente o nível de saída.
Com o interruptor I/O METER IN/OUT é possível comutar
(2)
a indicação da modulação do nível entre o sinal de
entrada e de saída. Se o interruptor estiver premido,
é indicado o nível de saída. O FBQ1502 não dispõe deste
género de interruptor.
Se premir o interruptor FBQ, é activado o sistema de
(3)
reconhecimento de Feedback do FBQ. A frequência
(ou as frequências), que provoca uma realimentação,
é indicada sob a forma de LED de um fader aceso com
uma luminosidade muito forte. Todos os outros LEDs
estão apagados. Basta reduzir ligeiramente a gama de
frequências em questão, até o Feedback não ocorrer mais
e o LED apagar-se.
O interruptor AUDIO IN/OUT é utilizado para
(4)
ligar/desligar a secção do equalizador completa
na via de áudio. No FBQ1502 isto é controlado
electronicamente, no FBQ3102 e no FBQ6200 trata-se
de um função Hard-Bypass que é controlada por meio
de um relé. Enquanto o interruptor não estiver premido,
ou o aparelho estiver desligado, as entradas e as saídas
estão directamente interligadas. O interruptor AUDIO
IN/OUT é utilizado para a comutação A/B, isto é, para a
comparação do sinal inalterado com o sinal processado.
O regulador INPUT determina o nível de entrada do
(5)
aparelho. O referido nível pode variar entre -15 e +15 dB.
O regulador LOW CUT determina a frequência limite
(6)
inferior dos ULTRAGRAPH PROs. O filtro passa-altos
(18 dB/oitava) pode ser regulado numa margem de
10 a 400 Hz. Neste caso, o filtro na posição 10 Hz deixa
passar o sinal sem o influenciar. O FBQ1502 dispõe,
em vez do regulador, de um filtro passa-altos comutável
(LOW CUT), cuja frequência limite se situa em 25 Hz.
O regulador HIGH CUT determina a frequência limite
(7)
superior dos ULTRAGRAPH PROs. O filtro passa-baixos
(18 dB/oitava) pode ser regulado numa margem de
2,5 a 30 kHz. Neste caso, o filtro na posição 30 kHz,
deixa passar o sinal sem o influenciar.
O interruptor RANGE permite a comutação
(8)
da atenuação/acentuação máxima das gamas
de frequências individuais de 12 para 6 dB
(interruptor premido).
Aqui encontram-se os 31 REGULADORES DESLIZANTES
(9)
(FBQ1502: 15 reguladores deslizantes por canal) para as
gamas de frequências individuais. Na posição 0 não
é efectuado nenhum processamento da resposta de
frequência. Para acentuar a gama de frequência deslize
o regulador correspondente para cima e para descer a
gama de frequência, deslize o mesmo para baixo.
Através do interruptor POWER coloca o equalizador
(10)
em funcionamento. O interruptor POWER deverá
encontrar-se na posição "Desligado", sempre que
ligar o aparelho à corrente eléctrica.
A ligação è rede é feita mediante uma tomada
(11)
de ligação a frio IEC. O cabo de rede adequado é
fornecido em conjunto.
NÚMERO DE SÉRIE.
(12)
INPUT. Estas são as entradas de áudio do FBQ3102.
(13)
Os três equalizadores dispõem de tomadas de entrada
e de saídas iguais. São tomadas jack simétricas
de 6,3 mm e XLR.
OUTPUT. Estas são as saídas de áudio. As tomadas jack e
(14)
XLR correspondentes têm uma cablagem em paralelo.
SUB OUT. Nesta tomada XLR simétrica encontra-se o
(15)
sinal de saída para o Subwoofer. Para o sinal mono do
Subwoofer é formada, a partir dos dois canais mono,
uma soma mono.
Com o regulador X-OVER FREQ pode ajustar a frequência
(16)
de transferência pretendida para o Subwoofer.
O ULTRAGRAPH PRO FBQ6200 dispõe de um limitador
(17)
integrado por canal, que pode ser activado através do
interruptor LIMITER.
A indicação para os ajustes do limitador informa-o sobre
(18)
a redução de nível que o limitador está a realizar.
O limitador (limitador do valor de pico) limita o sinal
(19)
num nível ajustável. Com o regulador THRESHOLD é
deter-minado o limite de aplicação do limitador numa
margem de -6 a +22 dB. No ajuste "-6 dB" a redução
do nível é forte, mas quanto mais rodar o regulador no
sentido de "+22 dB" mais fraca se torna. Se o regulador
estiver totalmente rodado para a direita, o limitador
estará desactivado.
O interruptor PINK NOISE coloca o gerador de ruídos em
(20)
funcionamento. A iluminação de interruptores integrada
começa a piscar a vermelho se o gerador de ruídos
estiver ligado.
Na indicação LED para o gerador de ruídos é possível
(21)
fazer a leitura do nível do sinal de ruídos.
Com o regulador NOISE LEVEL é possível determinar o
(22)
volume de som do ruído.
A indicação LED para o Subwoofer indica o nível do sinal
(23)
na tomada de saída SUB OUT.
O nível do sinal na tomada de saída do Subwoofer é
(24)
controlado através do regulador LEVEL.
Para activar a saída do Subwoofer, é necessário premir o
(25)
interruptor SUBWOOFER.
