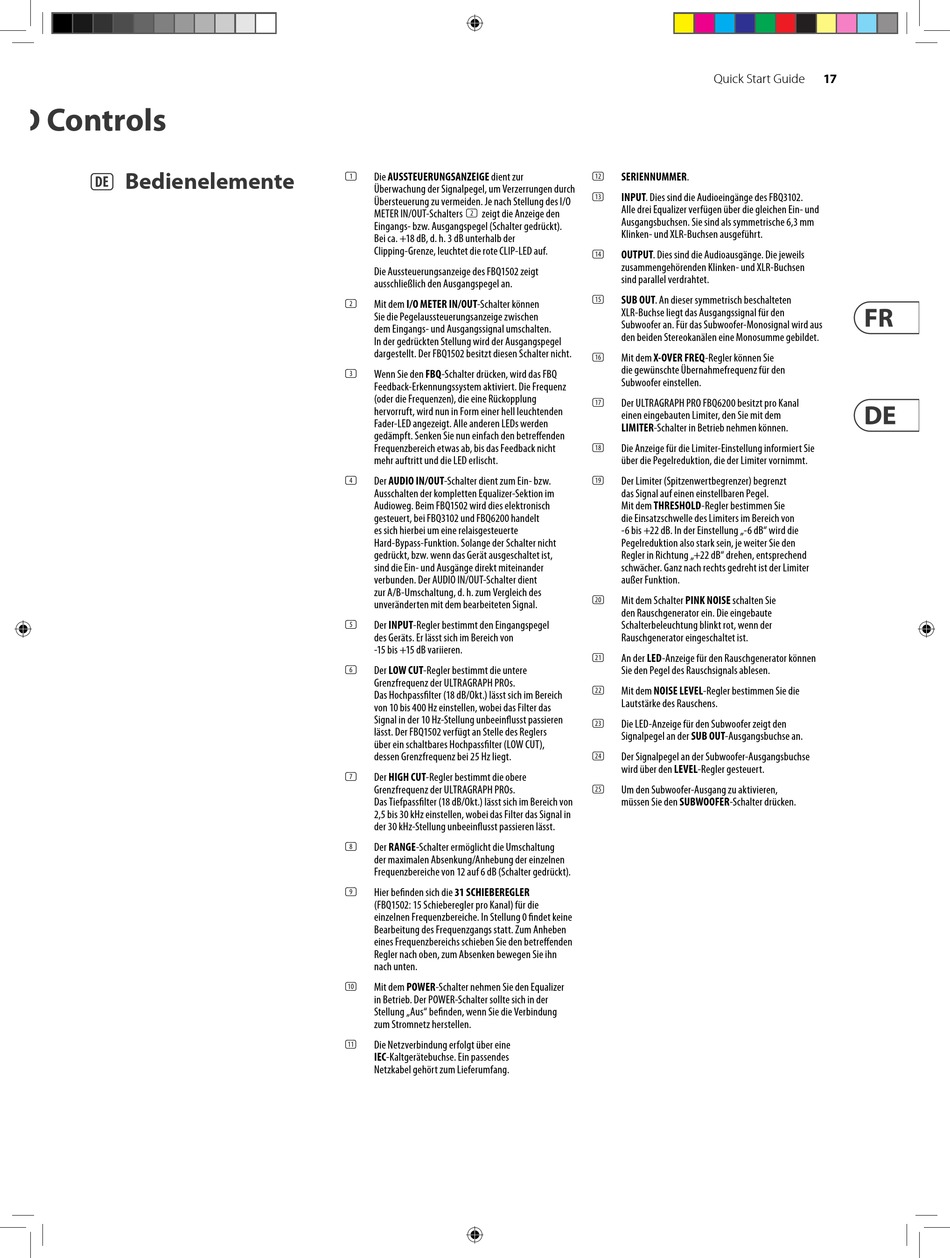

Behringer ULTRAGRAPH PRO FBQ6200HD Schnellstartanleitung Seite 17

D Controls
(DE) Bedienelemente
Die AUSSTEUERUNGSANZEIGE dient zur
(1)
Überwachung der Signalpegel, um Verzerrungen durch
Übersteuerung zu vermeiden. Je nach Stellung des I/O
METER IN/OUT-Schalters (2) zeigt die Anzeige den
Eingangs- bzw. Ausgangs pegel (Schalter gedrückt).
Bei ca. +18 dB, d. h. 3 dB unterhalb der
Clipping-Grenze, leuchtet die rote CLIP-LED auf.
Die Aussteuerungsanzeige des FBQ1502 zeigt
aus schließlich den Ausgangspegel an.
Mit dem I/O METER IN/OUT-Schalter können
(2)
Sie die Pegelaussteuerungsanzeige zwischen
dem Eingangs- und Ausgangssignal umschalten.
In der gedrückten Stellung wird der Ausgangspegel
dargestellt. Der FBQ1502 besitzt diesen Schalter nicht.
Wenn Sie den FBQ-Schalter drücken, wird das FBQ
(3)
Feedback-Erkennungssystem aktiviert. Die Frequenz
(oder die Frequenzen), die eine Rückopplung
hervorruft, wird nun in Form einer hell leuchtenden
Fader-LED angezeigt. Alle anderen LEDs werden
gedämpft. Senken Sie nun einfach den betreffenden
Frequenzbereich etwas ab, bis das Feedback nicht
mehr auftritt und die LED erlischt.
Der AUDIO IN/OUT-Schalter dient zum Ein- bzw.
(4)
Ausschalten der kompletten Equalizer-Sektion im
Audioweg. Beim FBQ1502 wird dies elektronisch
gesteuert, bei FBQ3102 und FBQ6200 handelt
es sich hierbei um eine relaisgesteuerte
Hard-Bypass-Funktion. Solange der Schalter nicht
gedrückt, bzw. wenn das Gerät ausgeschaltet ist,
sind die Ein- und Ausgänge direkt miteinander
verbunden. Der AUDIO IN/OUT-Schalter dient
zur A/B-Umschaltung, d. h. zum Vergleich des
unveränderten mit dem bearbeiteten Signal.
Der INPUT-Regler bestimmt den Eingangspegel
(5)
des Geräts. Er lässt sich im Bereich von
-15 bis +15 dB variieren.
Der LOW CUT-Regler bestimmt die untere
(6)
Grenzfrequenz der ULTRAGRAPH PROs.
Das Hochpassfilter (18 dB/Okt.) lässt sich im Bereich
von 10 bis 400 Hz einstellen, wobei das Filter das
Signal in der 10 Hz-Stellung unbeeinflusst passieren
lässt. Der FBQ1502 verfügt an Stelle des Reglers
über ein schaltbares Hochpassfilter (LOW CUT),
dessen Grenz frequenz bei 25 Hz liegt.
Der HIGH CUT-Regler bestimmt die obere
(7)
Grenzfrequenz der ULTRAGRAPH PROs.
Das Tiefpassfilter (18 dB/Okt.) lässt sich im Bereich von
2,5 bis 30 kHz einstellen, wobei das Filter das Signal in
der 30 kHz-Stellung unbeeinflusst passieren lässt.
Der RANGE-Schalter ermöglicht die Umschaltung
(8)
der maximalen Absenkung/Anhebung der einzelnen
Frequenz bereiche von 12 auf 6 dB (Schalter gedrückt).
Hier befinden sich die 31 SCHIEBEREGLER
(9)
(FBQ1502: 15 Schieberegler pro Kanal) für die
einzelnen Frequenz bereiche. In Stellung 0 findet keine
Bearbeitung des Frequenzgangs statt. Zum Anheben
eines Frequenz bereichs schieben Sie den betreffenden
Regler nach oben, zum Absenken bewegen Sie ihn
nach unten.
Mit dem POWER-Schalter nehmen Sie den Equalizer
(10)
in Betrieb. Der POWER-Schalter sollte sich in der
Stellung „Aus" befinden, wenn Sie die Verbindung
zum Stromnetz herstellen.
Die Netzverbindung erfolgt über eine
(11)
IEC-Kaltgerätebuchse. Ein passendes
Netzkabel gehört zum Lieferumfang.
Quick Start Guide
SERIENNUMMER.
(12)
INPUT. Dies sind die Audioeingänge des FBQ3102.
(13)
Alle drei Equalizer verfügen über die gleichen Ein- und
Ausgangs buchsen. Sie sind als symmetrische 6,3 mm
Klinken- und XLR-Buchsen ausgeführt.
OUTPUT. Dies sind die Audioausgänge. Die jeweils
(14)
zusammen gehörenden Klinken- und XLR-Buchsen
sind parallel verdrahtet.
SUB OUT. An dieser symmetrisch beschalteten
(15)
XLR-Buchse liegt das Ausgangssignal für den
Subwoofer an. Für das Subwoofer-Monosignal wird aus
den beiden Stereokanälen eine Monosumme gebildet.
Mit dem X-OVER FREQ-Regler können Sie
(16)
die gewünschte Übernahmefrequenz für den
Subwoofer einstellen.
Der ULTRAGRAPH PRO FBQ6200 besitzt pro Kanal
(17)
einen eingebauten Limiter, den Sie mit dem
LIMITER-Schalter in Betrieb nehmen können.
Die Anzeige für die Limiter-Einstellung informiert Sie
(18)
über die Pegelreduktion, die der Limiter vornimmt.
Der Limiter (Spitzenwertbegrenzer) begrenzt
(19)
das Signal auf einen einstellbaren Pegel.
Mit dem THRESHOLD-Regler bestimmen Sie
die Einsatz schwelle des Limiters im Bereich von
-6 bis +22 dB. In der Einstellung „-6 dB" wird die
Pegelreduktion also stark sein, je weiter Sie den
Regler in Richtung „+22 dB" drehen, entsprechend
schwächer. Ganz nach rechts gedreht ist der Limiter
außer Funktion.
Mit dem Schalter PINK NOISE schalten Sie
(20)
den Rausch generator ein. Die eingebaute
Schalterbeleuchtung blinkt rot, wenn der
Rauschgenerator eingeschaltet ist.
An der LED-Anzeige für den Rauschgenerator können
(21)
Sie den Pegel des Rauschsignals ablesen.
Mit dem NOISE LEVEL-Regler bestimmen Sie die
(22)
Lautstärke des Rauschens.
Die LED-Anzeige für den Subwoofer zeigt den
(23)
Signalpegel an der SUB OUT-Ausgangsbuchse an.
Der Signalpegel an der Subwoofer-Ausgangsbuchse
(24)
wird über den LEVEL-Regler gesteuert.
Um den Subwoofer-Ausgang zu aktivieren,
(25)
müssen Sie den SUBWOOFER-Schalter drücken.
