Pylontech Force-H1 Betriebshandbuch Seite 36

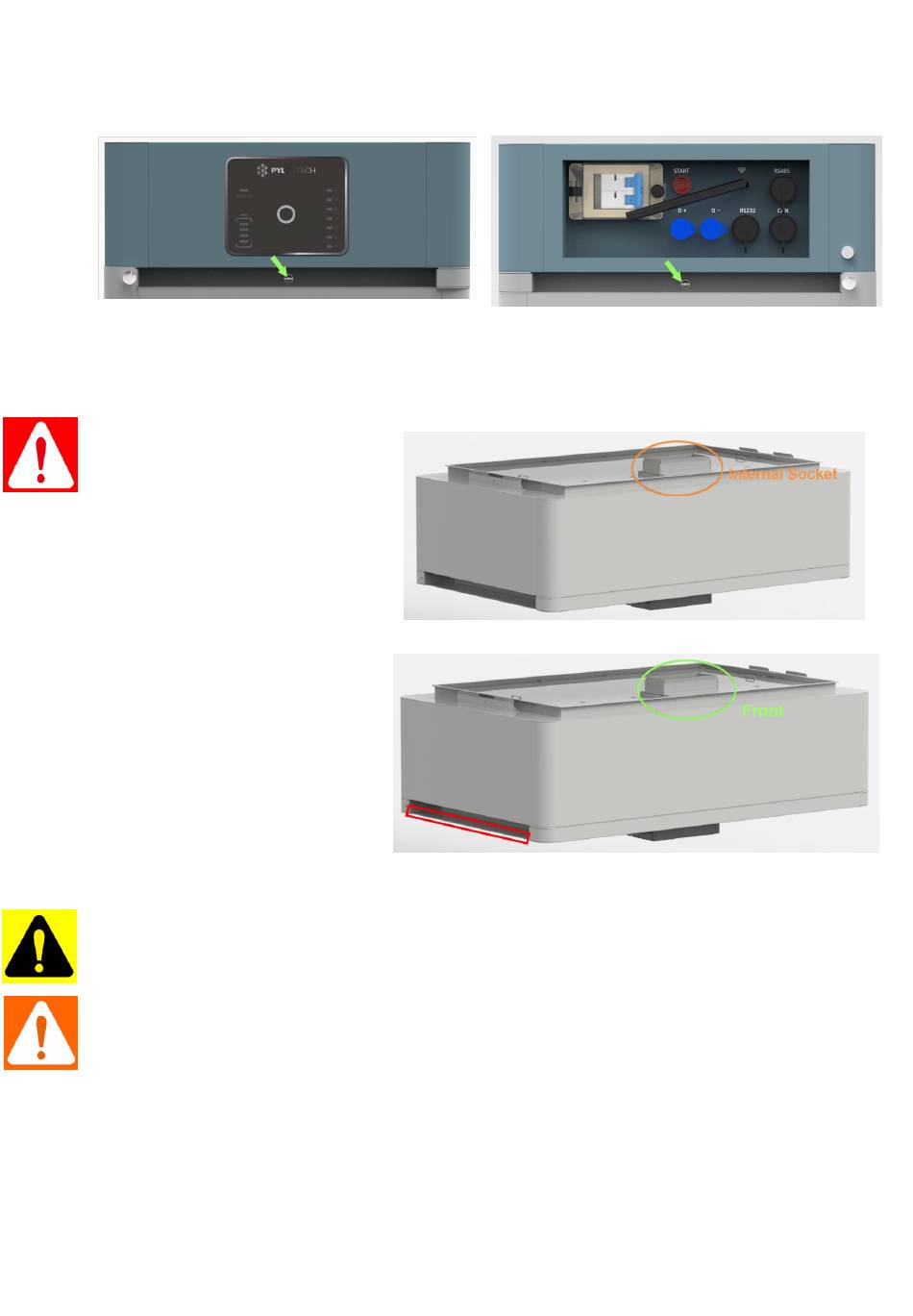

5.2.1.5 Das Steuermodul und jedes Batteriemodul nacheinander bewegen.
Gefahr: Wenn die Batterie mit dem
Sockel verbunden ist, liegt an der
internen Buchse immer noch
Hochspannungsgleichstrom von in
Reihe geschalteten Batteriemodulen
an (das Batteriemodul kann nicht
ausgeschaltet werden).
Greifen Sie über die rot markierten Ränder der beiden Seiten dieser Batteriemodule und des
Steuermoduls (BMS).
Vorsicht: Wenn Hände unter diese rot markierte Seite greifen, verletzen Sie sich an den Händen.
Warnung: Ein einzelnes Batteriemodul wiegt 35 kg. Wenn ohne Handhabungswerkzeuge müssen
mehr als 2 Mann haben, um damit umzugehen.
5.2.1.6 Stapeln Sie das neue Batteriemodul auf. Und stapeln Sie die Batteriemodule und das
Steuermodul wieder auf.
5.2.1.7 Installieren Sie die Befestigungsschrauben des Steuermoduls auf der linken und rechten
Seite wieder. Bringen Sie die festen Metallhalterungen wieder an.
5.2.1.8 Installieren Sie Erdungskabel, Kommunikationskabel und das D+ und D- Stromkabel
