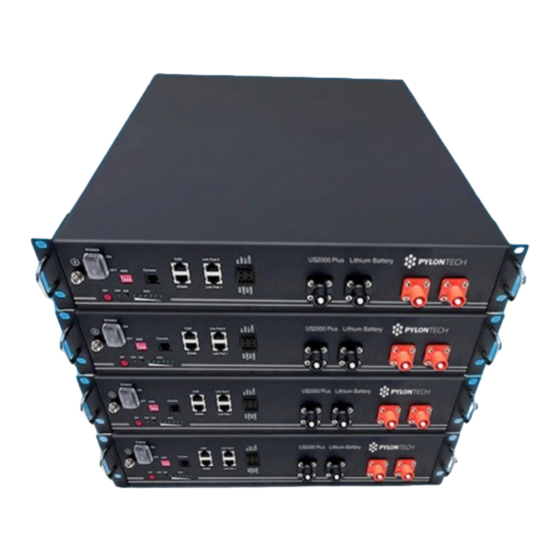

- Seite 1 Ihr F ort schritt i s t unsere T echnik! ElEktro- & MontagE-MEistErbEtriEb Lithium-Eisenphosphat Batterie US2000 Plus Bedienungsanleitung © Mitzner-Energie / Effekta. Stand: 04/2019. Änderungen und Irrtümer vorbehalten.
- Seite 2 US2000 Plus | Bedienungsanleitung Bedienungsanleitung Diese Anleitung beschreibt das Gerät US2000 Plus der Firma Pylontech. Vor dem Einbau der Batterie muss diese Anleitung durchgelesen und während des Einbauvorgangs sorgfältig befolgt werden. Bei Unklarheiten wenden Sie sich bitte sofort an Ihren Händler für Ratschläge und Hilfestellungen.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung US2000 Plus | Bedienungsanleitung Inhaltsverzeichnis 1. SICHERHEITSVORKEHRUNGEN ......5 1.1 Vor dem Anschließen ..............6 1.2 Bedienung ..................7 2. EINLEITUNG ..............8 2.1 Merkmale: ..................9 2.2 Technische Daten ..............10 2.3 E AX - PV-W ....12 INSTELLUNGEN FÜR DIE ECHSELRICHTER 2.4 Erläuterung der Geräteschnittstellen ........12... - Seite 4 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 4. INSTALLATION ............22 4.1 Inhalt der Packung ..............22 Auspacken und Überprüfung der Packliste ......22 4.2 Einbauort..................24 Einbau ..................25 A. Batteriemodule im Schrank anbringen und Kabel anschließen: ..................25 B. Strom Ein................28 C. Einbau mit Halterung: .............31 D.
-
Seite 5: Sicherheitsvorkehrungen
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 1. Sicherheitsvorkehrungen HINWEIS 1) Vor Einbau und Bedienung der Batterie muss die Bedienungsanleitung (im Zubehör) unbedingt sorgfältig gelesen werden. Bei Nichtbeachtung dieses Hinweises oder der in dem vorliegenden Dokument enthaltenen Anweisungen bzw. Warnungen besteht die Gefahr eines Stromschlags, einer schweren Verletzung oder Lebensgefahr oder einer Beschädigung der Batterie,... -
Seite 6: Vor Dem Anschließen
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 12) Bei direkter oder indirekter Beschädigung aufgrund einer der oder oben angeführten Punkte verfallen jegliche Garantieansprüche. 13) Es ist untersagt, Fremdkörper an irgendeiner Stelle der Batterie einzuführen. WARNUNG Vor dem Anschließen 1) Nach dem Auspacken zuerst Produkt und Packliste überprüfen. -
Seite 7: Bedienung
6) Im Brandfall darf nur ein Trockenpulver-Feuerlöscher verwendet werden, Flüssigkeits-Feuerlöscher sind untersagt. 7) Die Batterie darf nur von der Firma Pylontech autorisiertem Personal geöffnet, instandgesetzt oder demontiert werden. Für Folgen, die aus der Nichtbeachtung der Sicherheitsvorschriften oder unsachgemäßen Betriebs resultieren, übernehmen wir keine Verantwortung. -
Seite 8: Einleitung
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 2. Einleitung Bei US2000 Plus handelt es sich um eine Lithium-Eisenphosphat- Batterie, eines der von der Firma Pylontech entwickelten und hergestellten innovativen Energiespeichergeräte, das zur Unterstützung einer zuverlässigen Stromversorgung bei verschiedenen Arten von Geräten und Systemen verwendet werden kann. -
Seite 9: Merkmale
US2000 Plus | Bedienungsanleitung Bedienungsanleitung 2.1 Merkmale: Das Gesamtmodul ist schadstofffrei, verunreinigungsfrei ▪ und umweltfreundlich. Das Kathodenmaterial besteht aus LiFePO4, das sicher ▪ betrieben werden kann und eine lange Zyklen-Lebensdauer aufweist. Das Batteriemanagementsystem (BMS) verfügt über ▪ Schutzfunktionen, u.a. gegen Tiefentladung, Überladung, Überstrom und Über-/Untertemperatur. -
Seite 10: Technische Daten
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 2.2 Technische Daten 10 / 44... - Seite 11 Bedienungsanleitung US2000 Plus | Bedienungsanleitung Grundparameter US2000 Plus Nennspannung (V) Nennkapazität (Wh) 2400 Nutzbare Kapazität (Wh) 2200 Abmessungen (mm) 440x410x88,5 Gewicht (kg) Entladungsspannung (V) 45 ~ 53,5 Empfohlene Entladespannung 47,5V Ladespannung (V) 52,5 ~ 53,5 Empfohlene Ladespannung 53,2V Empfohlener Lade-/Entladestrom 25(A) Max.
-
Seite 12: Einstellungen Für Die Ax - Pv-Wechselrichter
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 2.3 Einstellungen für die AX - PV-Wechselrichter Wenn Sie diesen Lithium Speicher mit dem PV – Wechselrichter der AX – Serie betreiben müssen folgende Parameter eingestellt werden. Menü Punkt Einstellung Erklärung Gesamtladestrom Akkumulator Typ Rücksprung zum Netzbetrieb (Batterie fast entladen) Rücksprung zum... -
Seite 13: Erläuterung Der Geräteschnittstellen
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 2.4 Erläuterung der Geräteschnittstellen In diesem Abschnitt wird die Front- und Rückplatte mit den Schnittstellenfunktion ausführlich beschrieben. US2000 Plus Frontplattenschnittstelle 1 Ein-/Aus-Schalter Ein-/Aus-Schalter: zum Ein-/Ausschalten des Gesamt-BMS im Standby-Modus, keine Leistungsabgabe. 2 EIN/AUS-Signal EIN-/AUS-Signal: grüne LED-Beleuchtung zeigt an, dass der EIN- /AUS-Schalter sich in der Stellung EIN befindet und dass das BMS unter Strom steht (Keine Leistungsabgabe). - Seite 14 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 5 SOC SOC-Leuchte: grüne LED zeigt die aktuelle Kapazität der Batterie 6 Start (SW) Start-Taste: Zum Einschalten des Batteriemoduls länger als 0,5s drücken, Leistungsabgabe betriebsbereit. 7 ADD-Schalter ADD-Schalter: 4 ADD-Schalter, mit Dip1 werden unterschiedliche Baudraten eingestellt (0 bedeutet 115200, 1 bedeutet 9600).
- Seite 15 Bedienungsanleitung US2000 Plus | Bedienungsanleitung Dip2 Dip3 Dip4 Gruppenadressennummer 0.: Die Master-Batterie einer einzelnen Batteriegruppe sollte so eingestellt werden. 1.: Die Master-Batterie der 1. Batteriegruppe sollte so eingestellt werden. 2. Die Master-Batterie der 2. Batteriegruppe sollte so eingestellt werden. 3. Die Master-Batterie der 3.
- Seite 16 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 8 Konsole Kommunikationsanschluss Konsole: (RJ11-Anschluss) gemäß RS232-Protokoll, für Hersteller oder Fachtechniker zur Fehlerbehebung oder Wartung. 9 CAN / RS485 Kommunikationsanschluss CAN / RS485: (RJ45-Anschluss) gemäß CAN-Protokoll zur Ausgabe von Batteriedaten. 10 Link Port 0, 1 Kommunikationsanschluss Link Port 0, 1: (RJ45-Anschluss) gemäß...
-
Seite 17: Belegung Pins Rj45-Anschluss
Bedienungsanleitung US2000 Plus | Bedienungsanleitung Belegung Pins RJ45-Anschluss RS485-Pin CAN-Pin CANH CANL RS485A RS485B Belegung Pin RJ11-Anschluss RS232-Pin 17 / 44... - Seite 18 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 11 Stromanschlüsse Netzkabelanschlüsse: Es sind zwei Anschlusspaare mit derselben Funktion vorhanden, eines für den Anschluss an das Gerät, das andere für die Parallelschaltung eines anderen Batteriemoduls zur Kapazitätserweiterung. Für jedes einzelne Modul kann jeder Anschluss eine Lade- und Entladefunktion erfüllen.
-
Seite 19: Erläuterung Der Led-Anzeigen
US2000 Plus | Bedienungsanleitung Bedienungsanleitung Erläuterung der LED-Anzeigen Zustand Ausgeschaltet Eingeschaltet ● ● ● ● ● ● ● ● Leerlauf/Normal ● SOC (5) anzeigen; oberste Laden ● LED blinkt ein: 0.5s; aus 0.5s Entladen SOC (5) anzeigen ● (4)● Die anderen LEDs genau wie Alarm oben. -
Seite 20: Anleitung Zum Sicheren Umgang Mit Lithium-Batterien
Bedienungsanleitung US2000 Plus | Bedienungsanleitung BMS-Funktion Schutz und Alarm Verwaltung und Überwachung Ende Laden/Entladen Ausgleich Zellen Überspannung Laden Intelligentes Lademodell Stromgrenzwert Überstrom Laden/Entladen Laden/Entladen Kapazitätsrückhaltevermögen Über-/Untertemperatur berechnen Kurzschluss Administratorbildschirm Verpolung Betriebsaufzeichnung 3. Anleitung zum sicheren Umgang mit Lithium-Batterien 3.1 Symbolerklärung... -
Seite 21: Werkzeuge
US2000 Plus | Bedienungsanleitung Bedienungsanleitung 3.2 Werkzeuge Für die Installation des Batteriesatzes werden folgende Werkzeuge benötigt: Drahtschneider Modulare Crimpzange Schraubendreher HINWEIS Zur Vermeidung von Stromschlägen oder Kurzschlüssen ordnungsgemäß isolierte Werkzeuge verwenden. Stehen keine isolierten Werkzeuge zur Verfügung, so sind alle frei liegenden metallischen Oberflächen der zur Verfügung stehenden... -
Seite 22: Installation
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 4. Installation 4.1 Inhalt der Packung Auspacken und Überprüfung der Packliste 1) Batteriemodulpackung: Zwei Netzkabel sowie ein Kommunikationskabel pro Batteriepackung: Erdungskabel: 22 / 44... - Seite 23 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 2) Für den Anschluss der Batterie an den Wechselrichter: Zwei lange Netzkabel (Strombelastung 120A) sowie ein Kommunikationskabel pro Speichersystem: HINWEIS Diese drei langen Kabel sind NICHT in der Batteriepackung enthalten, sie befinden sich in einem zusätzlichen kleinen Kabelkarton.
-
Seite 24: Einbauort
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 4.2 Einbauort Das Gerät muss in einer gut belüfteten Umgebung aufgestellt werden, weit entfernt von Flüssigkeiten, entflammbaren Gasen und Korrosionsmitteln. Im Allgemeinen gelten für die Aufstellung des Speichersystems folgende Regeln: Die Aufstellung darf nur auf einen festen, tragfähigen ▪... -
Seite 25: Einbau
Bedienungsanleitung US2000 Plus | Bedienungsanleitung Einbau A. Batteriemodule im Schrank anbringen und Kabel anschließen: 25 / 44... - Seite 26 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 1. Batterie im Schrank anbringen. 2. Die 4 Schrauben festschrauben. 3. Batteriemodule mit den Kabeln verbinden. 26 / 44...
- Seite 27 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 4. Kabel an Wechselrichter anschließen. Die Strombelastung der Netzkabel beträgt 120A. Ist der Strom pro Batteriestrang größer als 120A, sind pro Strang zwei Batteriekabel zu verwenden. 27 / 44...
-
Seite 28: Strom Ein
US2000 Plus | Bedienungsanleitung Bedienungsanleitung B. Strom Ein Alle Netzkabel und Kommunikationskabel nochmals überprüfen. (1) Strom einschalten Alle Batteriemodule einschalten, woraufhin das nachstehend gezeigte LED (2) grün aufleuchtet: 28 / 44... - Seite 29 Bedienungsanleitung (2) Das Modul, bei dem Link Port 0 (10) leer ist, ist das Master- Batteriemodul, während die anderen Slave-Batterien sind. (1 Master-Batterie wird so konfiguriert, dass sie maximal 7 Slave-Batterien überwacht): 29 / 44...
- Seite 30 Bedienungsanleitung (3) Mit der roten Taste (6) Master-Batterie einschalten, woraufhin alle Batterie-LEDS nacheinander aufleuchten: Leuchten alle Batterie-LEDs (5) auf und gehen dann wieder aus, so bedeutet dies, dass das Batteriesystem in Ordnung ist und funktioniert. 30 / 44...
-
Seite 31: Einbau Mit Halterung
Bedienungsanleitung US2000 Plus | Bedienungsanleitung Einbau mit Halterung: 1. Die 2 Laschen an der Batterie abschrauben. 2. 8 Schrauben herausschrauben. 31 / 44... - Seite 32 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 3. Batterie in die zwei Halter an der Vorder- und Rückseite einsetzen. 4. Die Halter (vorne und hinten) bis an das Ende der Anschlagkante schieben. 32 / 44...
- Seite 33 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 33 / 44...
- Seite 34 Bedienungsanleitung US2000 Plus | Bedienungsanleitung Die vier Führungsstifte und Aufnahmebohrungen übereinander anordnen und die Batterien übereinanderstapeln. Anschließend mit den vier Klammern verriegeln. Maximal vier Batterien können waagrecht übereinandergestapelt werden. 34 / 44...
- Seite 35 US2000 Plus | Bedienungsanleitung Bedienungsanleitung Eine oder zwei Batterien können senkrecht gestapelt werden: Die Kabelanschlüsse (11) und der Start des Batteriesystems erfolgen analog zum Schrankeinbau. 35 / 44...
- Seite 36 Bedienungsanleitung US2000 Plus | Bedienungsanleitung HINWEIS Beim Einschalten des Systems wird bei Vorliegen von ⚫ Netzspannung zunächst der Wechselrichter eingeschaltet, um zu verhindern, dass Stromimpulse des Wechselrichters die Batteriebank nachteilig beeinflussen. Zum Schutz des Systems sollte zwischen der Batteriebank ⚫...
-
Seite 37: Anschluss Kommunikationskabel An Can/Rs485 Bei
Bedienungsanleitung US2000 Plus | Bedienungsanleitung D. Anschluss Kommunikationskabel an CAN/RS485 (9) bei mehreren Batteriegruppen 37 / 44... - Seite 38 Bedienungsanleitung 38 / 44...
-
Seite 39: Schritte Bei Der Fehlersuche
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 5. Schritte bei der Fehlersuche 5.1 Problemerkennung je nachdem: 1) Ob die Batterie eingeschaltet werden kann oder nicht. 2) Ist die Batterie eingeschaltet, überprüfen, ob das rote Licht (4) aus ist, blinkt oder leuchtet. 3) Ist das rote Licht (4) aus, überprüfen, ob die Batterie aufgeladen/entladen werden kann oder nicht. - Seite 40 Bedienungsanleitung US2000 Plus | Bedienungsanleitung b) Strom: Liegt der Strom über 100A, so wird der Batterieschutz eingeschaltet. Lösung: Überprüfen, ob der Strom zu hoch ist oder nicht. Falls ja, Einstellungen auf der Stromversorgungsseite ändern. c) Hochspannung: Liegt die Ladespannung über 54V, so wird der Batterieschutz eingeschaltet.
-
Seite 41: Die Batterie Lässt Sich Nicht Laden Oder Entladen
Bedienungsanleitung US2000 Plus | Bedienungsanleitung 5.3 Die Batterie lässt sich nicht laden oder entladen 1) Lässt sich nicht laden. Netzkabel (11) trennen und Spannung auf Spannungsversorgungsseite messen. Beträgt die Spannung 53~53,5V, Batterie wieder einschalten(1) , Netzkabel (11) anschließen und erneut versuchen. Funktioniert es immer noch nicht, Batterie ausschalten (1) und mit dem Händler... - Seite 42 Bedienungsanleitung US2000 Plus | Bedienungsanleitung 3) Nasse Batterien Wird der Batteriesatz nass oder steht er unter Wasser, niemand in die Nähe lassen und anschließend bei der einem autorisierten Händler technische Unterstützung anfordern. 4) Beschädigte Batterien Beschädigte Batterien sind gefährlich und müssen mit größter Sorgfalt gehandhabt werden.
- Seite 43 US2000 Plus | Bedienungsanleitung Bedienungsanleitung HINWEIS Aus beschädigten Batterien kann Elektrolyt auslaufen oder es kann ein brennbares Gas entstehen. Tritt solch eine Beschädigung auf, so wenden Sie sich bitte an sofort an Ihren Händler. 43 / 44 Ihr F ort schritt i s t unsere T echnik! Vertrieb: ELEKTRO- &...
