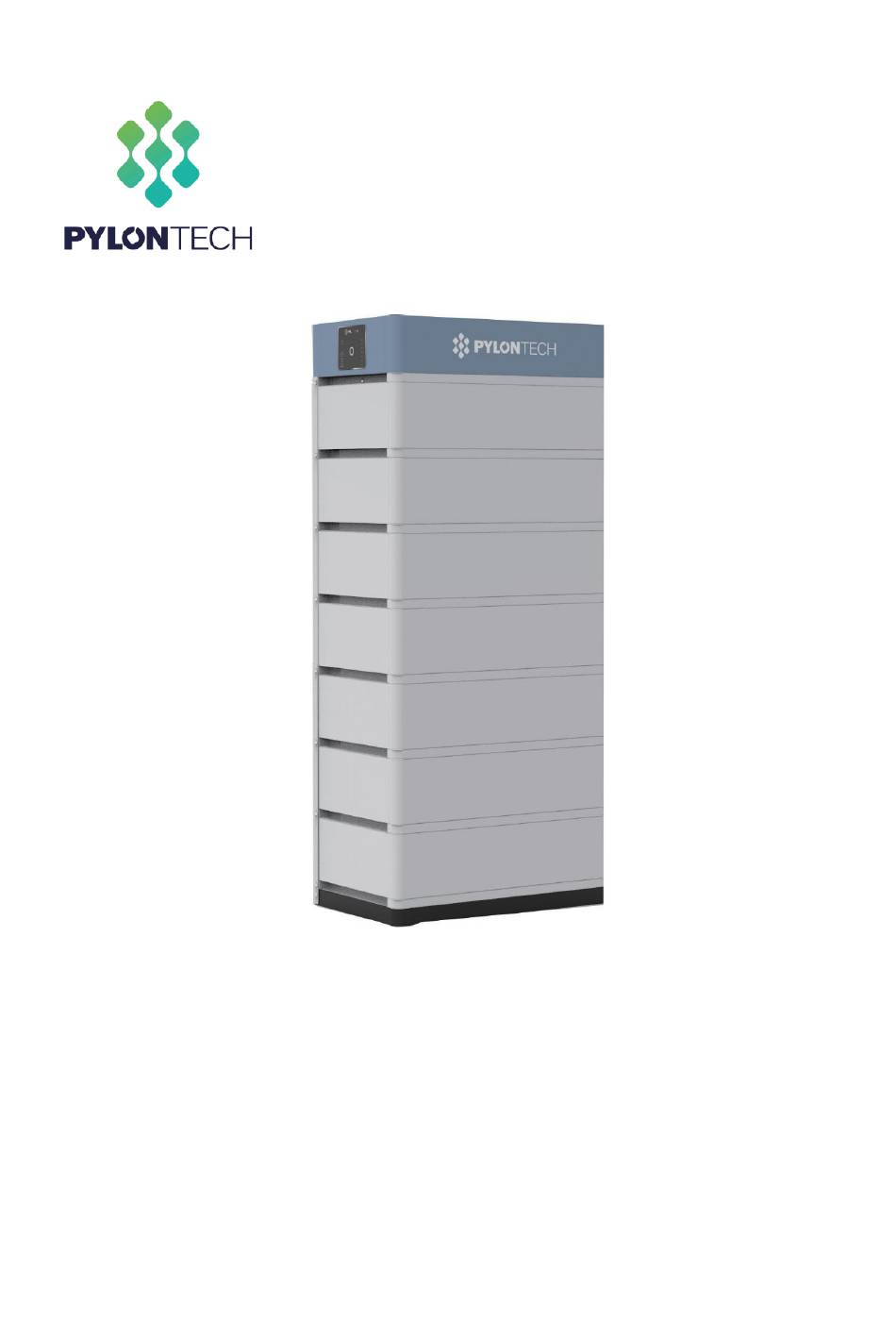

- Seite 1 Lithium-Ionen-Phosphat-Energiespeichersystem Force-H1-Betriebshandbuch Informationsversion: 21P1FH0505 PM0MFORCE324...
-
Seite 3: Inhaltsverzeichnis
Force-H1 Hochspannung-Lithium-Ionen-Phosphat-Batterie-Speichersystem. Bitte lesen Sie dieses Handbuch, bevor Sie die Batterie einbauen, und befolgen Sie die Anweisungen während des Installationsprozesses sorgfältig. Bei Unklarheiten wenden Sie sich bitte sofort an Pylontech, um Rat und Klärung zu erhalten. Inhalt SICHERHEIT ............................1 1.1 Symbol ............................... - Seite 4 3.5.3 Einschalten des Systems ......................25 3.5.4 Ausschalten des Systems ......................26 SYSTEM-FEHLERSUCHE ........................27 WARTUNG ............................28 5.1 Fehlerbehebung ........................... 28 5.2 Austausch der Hauptkomponente ..................30 5.2.1 Austausch des Batteriemoduls ....................30 5.2.2 Austausch des Steuermoduls (BMS) ..................31 5.3 Wartung der Batterie ........................
-
Seite 5: Sicherheit
Sicherheit Force-H1 Hochspannung-Gleichstromsystem, welches geschultem/qualifiziertem Personal betrieben wird. Lesen Sie alle Sicherheitshinweise vor jeder Arbeit sorgfältig durch und beachten Sie diese bei allen Arbeiten am System. Falsche Bedienung oder Arbeit kann zu Fehlfunktionen führen: Verletzung oder Tod des Bedieners oder eines Dritten; ➢... -
Seite 6: Symbol
1.1 Symbol Tödliche Spannung! Batteriekabel erzeugen HOHE Gleichstromleistung ⚫ können eine tödliche Spannung und einen elektrischen Gefahr Schlag verursachen. Die Verkabelung der Batteriekabel darf nur von einer ⚫ qualifizierten Person durchgeführt werden. Gefahr Beschädigung Batteriesystems oder Verletzungen von Personen Ziehen Sie die Stecker nicht heraus, während das System ⚫... - Seite 7 Symbol Nicht in die Nähe offener Flammen stellen im Etikett Symbol Nicht an einen für Kinder und Haustiere zugänglichen Bereich im Etikett stellen. Symbol Recycling-Etikett. im Etikett Symbol Etikett für Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie) im Etikett (2012/19/EU) Symbol Das Zertifikatsetikett für EMV. im Etikett Symbol Das Zertifikatsetikett für Sicherheit von TÜV SÜD.
-
Seite 8: Vor Dem Anschluss
Gefahr: An den Batterieklemmen und -kabeln liegen lebensgefährliche Spannungen an. Schwere Verletzungen oder Tod können auftreten, wenn die Kabel und Klemmen berührt werden. Warnung: Das Batteriemodul darf NICHT geöffnet oder deformiert werden, da sonst das Produkt außerhalb der Garantie liegt. Warnung: Tragen Sie bei allen Arbeiten an der Batterie geeignete persönliche Schutzausrüstung (PSA) wie Gummihandschuhe, Gummistiefel und Schutzbrille. -
Seite 9: Bei Der Verwendung
Kabel und stellen Sie sicher, dass es zu keinem Kurzschluss mit dem externen Gerät kommt; 4) Es ist verboten, die Batterie und die Wechselstromversorgung direkt anzuschließen; 5) Das Batteriesystem muss gut geerdet sein, und der Widerstand muss kleiner als 100 mΩ sein;... -
Seite 10: Systemeinführung
2.1 Produkteinführung Force-H1 Hochspannungsbatterie-Speichersystem Basis einer Lithium-Eisenphosphat-Batterie, die zu den neuen Energiespeicherprodukten gehört, die von Pylontech entwickelt und hergestellt werden. Es kann zur Unterstützung einer zuverlässigen Stromversorgung für verschiedene Arten von Geräten und Systemen verwendet werden. Force-H1 eignet sich besonders für... -
Seite 11: Die Systemparameter
10,65 14,20 17,76 21,31 24,86 Batteriesystemspannung (V DC) Batteriesystemkapazität (AH) 74 Ah Name der Batteriesteuerung FC0500-40S Name des Batteriemoduls FH48074 Anzahl der Batteriemodule (Stück) Kapazität des Batteriemoduls (kWh) 3,552 Batteriemodulspannung (V DC) Kapazität des Batteriemoduls (AH) Batteriesystemladung Überspannung (V DC) -
Seite 12: Batteriemodul (Fh48074)
2.2.2 Batteriemodul (FH48074) Produkt-Typ FH48074 Zelltechnologie Li-Ion (LFP) Kapazität des Batteriemoduls (kWh) 3,552 Batteriemodulspannung (V DC) Kapazität des Batteriemoduls (AH) Anzahl der Batteriemodule Serielle Zellen (Stück) Batteriezellspannung (V DC) Kapazität der Batteriezelle (AH) Abmessung (B x T x H, mm) 600 x 380- x 170 Gewicht (kg) Nutzungsdauer... -
Seite 13: Steuermodul Fc0500-40 (Interne Stromversorgung)
2.2.3 Steuermodul FC0500-40 (interne Stromversorgung) Steuermodul (FC0500-40) Anzeigefläche Systemstatus LED Taste Status System-Kapazit Batteriemoduls ät LED Taste Kurzes Drücken Zeigt die LED-Anzeige für 20 Sekunden an. Langes Wenn die Status-LED schnell blau blinkt ●, lösen Sie die Taste, Drücken (mehr dann ist 115200 die Baudrate von RS485. -
Seite 14: Led-Anzeigen Anweisungen
Status des Batteriemoduls Einfarbig blau Normal Einfarbig orange Einzelmodul Alarm oder Schutz. Siehe Schritte Fehlerbehebung Abschnitt 5.1 System-Kapazität System SOC Jede LED zeigt 25 %SOC an Geben Sie das System SOC an. LED-Anzeigen Anweisungen Bedingung Hinweis Selbstüberprüfung Blau, blinkend Alle blinken Status des Batteriemoduls Orange,... - Seite 15 Status des Systemruhe Blau, blinkend Batteriemoduls Bemerkung: Langsam blinkend 2, 0 Sek EIN/1,0 Sek AUS Blinken 0,5 Sek EIN/ 0,5 Sek AUS Schnell blinkend: 0,1 Sek EIN/0,1 Sek AUS. Steuermodul (FC0500-40S) Kabelfläche Netzschalter Start-Taste Kommunikationsklemme Powerklemme+/- Netzschalter ON: Hauptschalter EIN, kann das Batteriesystem mit dem Startknopf einschalten.
- Seite 16 Hersteller: Pylon Technologies Co., Ltd. Anschrift: Werk 8, Nr.505 Kunkai Road, Stadt JinXi, 215324 Stadt Kunshan, Provinz Jiangsu, VOLKSREPUBLIK CHINA Importeur: XXXX （Sitz in Installationsland) Anschrift: XXXX （Sitz in Installationsland） Drahtlose maximale Ausgangsleistung: 20 dBm Betriebsfrequenz: 2412-2472 MHz Verstärkung der Antenne: Maximal 3dBi Modulations-System：...
-
Seite 17: Definition Des Rj45 Port Pin
Definition des RJ45 Port Pin RS485 RS232 CANH CANL RS485A RS485B RJ45 Stecker 2.3 Anlagenschema DC Schütz DC Schütz Sicherung Strom Synchronisieren, Ausgleichen Zellendaten (V/T) Start-Taste Endklemme Netzschalter... -
Seite 18: Installation
Installation 3.1 Werkzeuge Für die Installation des Batterie-Packs sind die folgenden Werkzeuge erforderlich: Drahtschneider Crimp-Modulzange Kabelbinder Schraubendreher-Satz Elektrischer Schraubendreher Einstellbarer Hülse Stück 600 V DC Multimeter Schraubenschlüssel HINWEIS Verwenden Sie ordnungsgemäß isolierte Werkzeuge, um versehentliche Stromschläge oder Kurzschlüsse zu vermeiden. Wenn keine isolierten Werkzeuge zur Verfügung stehen, decken Sie die gesamten freiliegenden Metalloberflächen mit verfügbaren isolierten Alternativen, mit Ausnahme ihrer Spitzen, mit Isolierband ab. -
Seite 19: Überprüfung Von Systemarbeitsumgebungen
Isolierte Handschuhe Schutzbrille Sicherheitsschuhe 3.3 Überprüfung von Systemarbeitsumgebungen 3.3.1 Reinigung Vor der Installation und dem Einschalten des Systems müssen Staub und Eisenschorf entfernt werden, um eine saubere Umgebung zu erhalten. Das System kann nicht in Wüstengebieten installiert werden, wenn es nicht mit einem Gehäuse gegen Sand geschützt ist. -
Seite 20: Abstände
3.3.5 Abstände Der Mindestabstand zur Wärmequelle beträgt mehr als 2 Meter. Der Mindestabstand zum Batteriemodul (Rack) beträgt mehr als 0,5 Meter. 3.4 Handhabung und Aufstellung Warnung: Die Leistungsklemmen des Batteriestapels sind Hochspannungs-Gleichstromanschlüsse. Er muss in einem Bereich mit beschränktem Zugang installiert werden; Warnung: Force-H1 Hochspannungs-Gleichstromsystem,... -
Seite 21: Packliste
Untergrund 3.4.4 Packliste FC0500-40S Batteriesteuerung Artikel Beschreibung Menge FC0500-40S Batteriesteuerung Force-H1 Sockel (600*380*40 mm) EPE Schaumstoff 3,5 m schwarzes externes Kommunikationskabel (RJ45 – M19) 3,5 m DC+ rotes externes Stromkabel (10 AWG) 3,5 m DC– schwarzes externes Stromkabel (10 AWG) 1m gelb-grünes Erdungskabel (10 AWG) -
Seite 22: Batteriemodule Und Steuermodul (Bms) Schichten
Batterieregal Fundamentlöcher Bitmap (Einheit: mm): Vorderseite Vorderseite 3.4.6 Batteriemodule und Steuermodul (BMS) schichten Handgriff über den rot markierten Kanten der beiden Seiten dieser Batteriemodule und des Steuermoduls (BMS). Vorsicht: Wenn Hände unter diese rot markierte Seite greifen, verletzen Sie sich an den Händen. Gefahr: wenn die Batterie mit dem Sockel verbunden ist, liegt an der internen Buchse immer noch Hochspannungsgleichstrom von in Reihe geschalteten Batteriemodulen an (das Batteriemodul kann nicht ausgeschaltet werden). -
Seite 23: Installation Der Metallhalterung Für Das System
Interne Buchse 3.4.7 Installation der Metallhalterung für das System Im Gehäuse des Steuermoduls befinden sich 2 kurze und 2 lange Metallklammern. Befestigen Sie diese Metallbügel an den beiden Ecken der Rückseite. - Seite 24 Schraube 9 Schraube 9 Schraube 8 Schraube 8 Schraube 7 Schraube 7 Schraube 6 Schraube 6 Schraube 5 Schraube 5 Schraube 4 Schraube 4 Schraube 3 Schraube 3 Schraube 2 Schraube 2 Schraube 1 Schraube 1...
- Seite 25 Schraube 8 Schraube 8 Schraube 7 Schraube 7 Schraube 7 Schraube 7 Schraube 6 Schraube 6 Schraube 6 6Schraube 6 Schraube 5 Schraube 5 Schraube 5 5Schraube 5 Schraube 4 Schraube 4 Schraube 4 4Schraube 4 Schraube 3 Schraube 3 Schraube 3 3Schraube 3 Schraube 2...
-
Seite 26: Verriegelung Der Fixierschraube Des Steuermoduls Auf Der Linken Und Rechten Seite
Schraube 5 Schraube 5 Schraube 4 Schraube 4 Schraube 3 Schraube 3 Schraube 2 Schraube 2 Schraube 1 Schraube 1 3.4.8 Verriegelung der Fixierschraube des Steuermoduls auf der linken und rechten Seite... -
Seite 27: Anschluss Von Kabeln
3.5 Anschluss von Kabeln Achtung: Gefahr: Das Batteriesystem ist ein Hochspannungs-Gleichstromsystem. Muss sicherstellen, dass die Erdung fest und zuverlässig ist. Gefahr: Alle Stecker und Steckdosen der Stromkabel dürfen nicht verkehrt herum angeschlossen sein. Andernfalls kann es zu Personenschäden kommen. Gefahr: Kein Kurzschluss oder reservierter Anschluss des positiven und negativen Anschlusses des Batteriesystems. -
Seite 28: Kabel
3.5.2 Kabel Note: Das Stromkabel verwendet wasserdichte Steckverbinder. Zum Trennen der Verbindung ist ein Spezialwerkzeug erforderlich. Nicht direkt herausziehen Hinweis: Das Kommunikationskabel verwendet einen RJ45-Stecker und eine wasserdichte Abdeckung (M19-RJ45), die auf den Controller-Anschluss abgestimmt ist. -
Seite 29: Einschalten Des Systems
Netzschalter Start-Taste Kommunikationsklemme Powerklemme+/- 3.5.3 Einschalten des Systems Warnung: Überprüfen Sie alle Stromkabel und Kommunikationskabel doppelt. Vergewissern Sie sich, dass die Spannung des Umrichters/Wechselrichter vor dem Anschluss mit der Spannung des Batteriesystems übereinstimmt. Überprüfen Sie, ob alle Netzschalter auf AUS geschaltet sind. System Einschaltungsschritte: 1) Überprüfen Sie, ob alle Kabel korrekt angeschlossen sind. -
Seite 30: Ausschalten Des Systems
Vorsicht: Wenn der Schutzschalter wegen Überstrom oder Kurzschluss ausgelöst wird, muss 10 Minuten gewartet werden, um ihn wieder einzuschalten, sonst kann der Schutzschalter beschädigt werden. LED Taste Systemstatus Status System-Kapazit Batteriemoduls ät Warnung: Wenn bei der Selbstprüfung ein Fehler aufgetreten ist, müssen Sie den Fehler beheben und können mit dem nächsten Schritt beginnen. -
Seite 31: System-Fehlersuche
System viel Zeit, um den Ausgleich für dieses ausgetauschte Batteriemodul vorzunehmen. HINWEIS Vergessen Sie nach der Installation NICHT, sich online für die volle Garantie zu registrieren: www.pylontech.com.cn/service/support System-Fehlersuche Diese System-Fehlersuche ist für das BESS-System (Battery Energy Storage System). Das BESS-System kann das Debugging nicht selbst durchführen. -
Seite 32: Wartung
Wartung 5.1 Fehlerbehebung Gefahr: Das Force-H1 ist ein Hochspannungs-Gleichstromsystem, das nur von qualifizierten und autorisierten Personen betrieben wird. Gefahr: Bevor Sie den Fehler überprüfen, müssen alle Kabelverbindungen überprüft werden, und das BESS-System kann sich normal einschalten oder nicht. Prüfen Sie zuerst die Umgebung Problem Möglicher Grund Lösung... - Seite 33 einer Fehlerbedingung, wie z.B.: keinen anderen Temperatur- oder Stromschutz oder Schutzfaktor gibt. Oder ein anderer Fehler, reagiert also verwenden Sie ein nicht auf den Schwarzstart. Debug-Tool zur weiteren Analyse. Summer tönt weiter Adhäsion oder Versagen Trennen Sie das Relais. Batteriesystem vollständig von einer beliebigen Gleichstromquelle ab und führen Sie dann einen...
-
Seite 34: Austausch Der Hauptkomponente
überprüfen. Bitte wenden weiteren Fehlersuche. Sie sich an den Händler oder an Pylontech. Sobald ein bestimmter Fehler im Anschluss an die Fehlerbehebungsschritte festgestellt wird, schalten Sie zuerst den Batteriestrang ab, bevor Sie sie austauschen, um eine weitere Überentladung des Systems aufgrund des Eigenverbrauchs zu vermeiden. -
Seite 35: Austausch Des Steuermoduls (Bms)
5.2.1.5 Das Steuermodul und jedes Batteriemodul nacheinander bewegen. Gefahr: Wenn die Batterie mit dem Sockel verbunden ist, liegt an der internen Buchse immer noch Interne Buchse Hochspannungsgleichstrom von in Reihe geschalteten Batteriemodulen an (das Batteriemodul kann nicht ausgeschaltet werden). Vorderseite Greifen Sie über die rot markierten Ränder der beiden Seiten dieser Batteriemodule und des Steuermoduls (BMS). -
Seite 36: Wartung Der Batterie
5.2.2.4 Entfernen Sie das Steuermodul. Gefahr: Wenn die Batterie mit dem Sockel Interne Buchse verbunden ist, liegt an der internen Buchse immer noch Hochspannungsgleichstrom von in Reihe geschalteten Batteriemodulen an (das Batteriemodul kann nicht ausgeschaltet werden). 5.2.2.5 Stapeln Sie das neue Steuermodul auf. 5.2.2.6 Installieren Sie die Befestigungsschrauben des Steuermoduls auf der linken und rechten Seite wieder. -
Seite 37: Anmerkungen
5.3.2 SOC-Prüfung: [Periodische Wartung] Prüfen Sie den SOC des Batteriesystems über das Monitorsystem. Prüfen Sie den Batteriestrang, ob ein anormaler SOC vorliegt oder nicht. 5.3.3 Prüfung der Kabel: [Periodische Wartung] Sichtprüfung aller Kabel des Batteriesystems. Prüfen Sie, ob die Kabel gebrochen sind, gealtert sind, sich gelöst haben oder nicht. -
Seite 38: Versand
2. Insbesondere sind die besonderen Vorschriften für die Beförderung von Gütern auf der Straße und das geltende Gefahrgutrecht, insbesondere das ADR (Europäisches Übereinkommen über die internationale Beförderung gefährlicher Güter auf der Straße) in seiner geänderten Fassung, zu beachten. Weitere Fragen, bitte wenden Sie sich an Pylontech: service@pylontech.com.cn... -
Seite 39: Anhang 1: Installation Und System Einschalten Fortschrittliste
Anhang 1: Installation und System Einschalten Fortschrittliste Nach Beendung Punkt Bemerkung anticken Die Umgebung erfüllt alle technischen Anforderungen. 3.3.1 Reinigung 3.3.2 Temperatur Bezug ☐ 3.3.3 Feuerlösch-System Kapitel 3.3 3.3.4 Erdungssystem 3.3.5 Abstände Bezug ☐ Wahl der Aufstellungsorte. Kapitel 3.4.3. Die Installation Batterieunterteils erfüllt die technischen Bezug ☐... -
Seite 40: Anhang 2: Fortschrittsliste Zum Ausschalten Des Systems
Anhang 2: Fortschrittsliste zum Ausschalten des Systems Nach Beendung Punkt Bemerkung anticken Soft-Aus des Wechselrichters über das Bedienfeld des Bezug auf Kapitel ☐ Wechselrichters. 3.5.4. Schalten Sie den Schalter zwischen Wechselrichter und diesem Batteriestrang aus (Force-H1) oder schalten Sie Bezug auf Kapitel ☐... - Seite 41 Pylon Technologies Co., Ltd. No. 73, Lane 887, ZuChongzhi Road, Zhangjiang Hi-Tech Park Pudong, Shanghai 201203, China T+86-21-51317699 | +86-21-51317698 service@pylontech.com.cn www.pylontech.com.cn...
