SYNCRO
Cartes pour la synchronisation des commandes et des sécurités de 2 L1, L1 24V, P1, P1 24V
Synchronisation activée uniquement avec l'application gratuit RIB GATE
1° Effectuer la programmation de l'ouverture totale des deux opérateurs / portails (si non préalablement programmés).
La programmation DOIT être fait séparément.
Si les parcours des portails sont différents, les temps de parcours seront évidemment différents.
La fonction de synchronisation partage uniquement les commandes et les sécurités. Les temps de parcours resteront séparés.
2° Si les deux panneau montent le module radio ACG8069, retirez-le de l'un des deux (qui deviendra le panneau ESCLAVE).

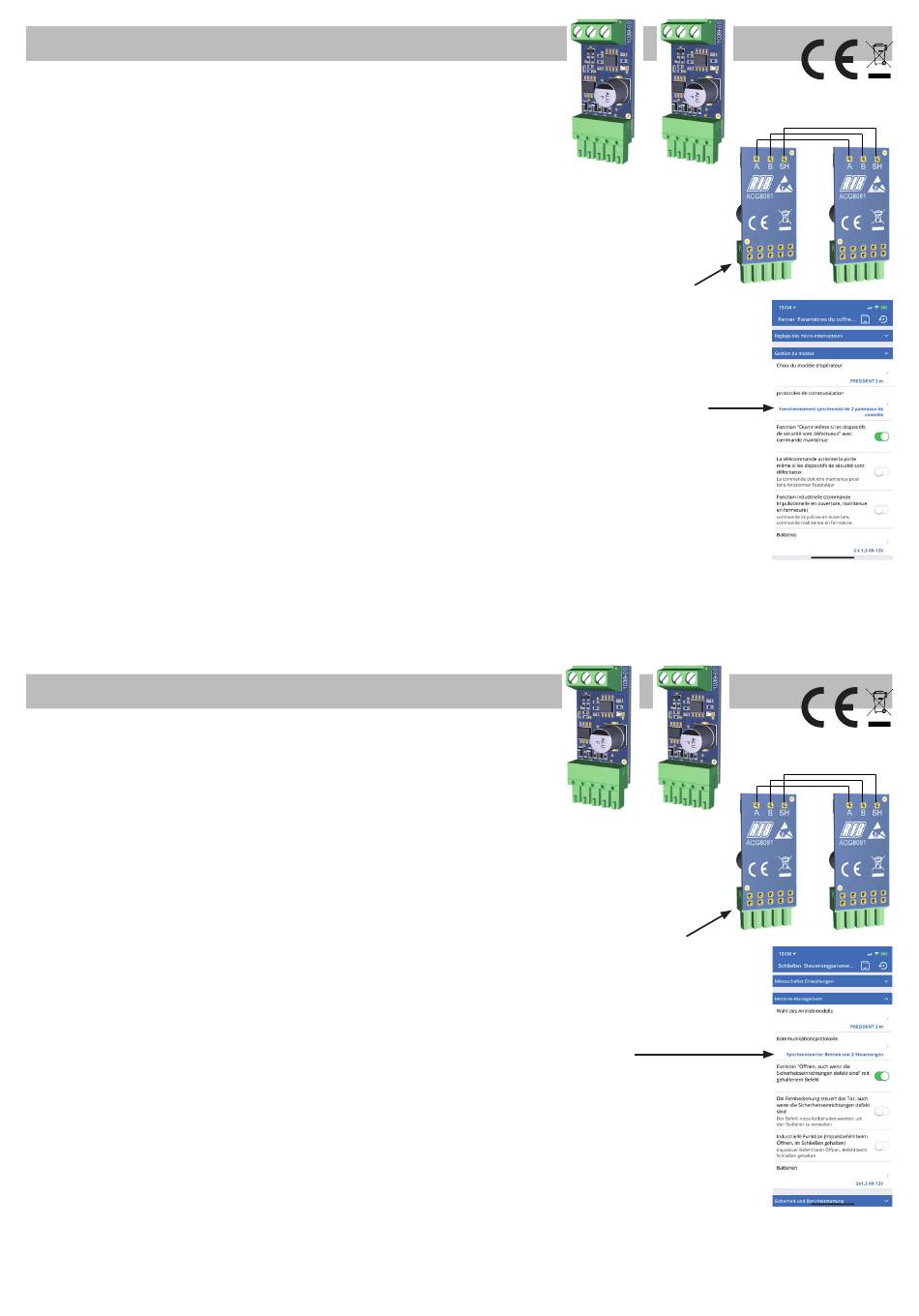

3° Insérez les cartes dans les connecteurs SERIAL COM / SYNC des deux panneaux de contrôle.
4° Connectez les cartes ensemble à l'aide d'un câble bipolaire blindé, en faisant attention aux correspondances, aux lignes A et B de la ligne série 485
et à la connexion de tout écran SH du câble.
5° Insérez la carte APP code APP8050 dans les panneaux et enregistrez-les dans le cloud avec l'application RIB GATE.
6° Laisser la carte APP insérée dans le panneau qui monte le module radio ACG8069 (MASTER)
7° L'activation de la synchronisation du panneaux de contrôle doit être sélectionnée via l'application RIB GATE SOULEMENT sur le panneau MASTER.
Il est important que le paramètre de synchronisation avec l'application RIB GATE ne soit pas activé sur le panneau SLAVE.
À ce stade, le standard MASTER commence à transmettre à l'autre standard, qui se configure automatiquement comme SLAVE.
En utilisant l'application RIB GATE pour lire les diagnostics, l'état des commandes et des dispositifs de sécurité connectés aux deux panneaux de
contrôle sera affiché.
Exemple 1:
Photocellules connectées aux deux cartes mais séparées: PHOT 1 au MASTER et PHOT 2 au SLAVE.
Cependant, les deux états seront visibles sur les diagnostics MASTER ou SLAVE.
Exemple 2:
Photocellules connectées aux deux panneaux, PHOT 1 et PHOT 2 au MASTER, PHOT 1 et PHOT 2 au SLAVE.
Cependant, les deux états seront visibles sur les diagnostics MASTER ou SLAVE.
En interrompant le faisceau infrarouge d'une photocellule, cela sera également vu interrompu sur l'autre panneau.
En cas d'obstacle détecté (L1 24V ou P1 24V), les deux cartes effectuent une brève inversion avec activation d'alarme.
SYNCRO
Karten zur Synchronisation von 2 L1, L1 24V, P1, P1 24V-Befehlen und Sicherheitseinrichtungen
Die Synchronisation kann nur mit der kostenlos RIB GATE App aktiviert werden
1. Führen Sie die gesamte Öffnungsprogrammierung der beiden Bediener / Tore durch (falls nicht zuvor programmiert).
Die Programmierung MUSS separat durchgeführt werden.
Wenn die Läufe der Tore unterschiedlich sind, sind die Fahrzeiten offensichtlich unterschiedlich.
Die Synchronisationsfunktion teilt nur Befehle und Sicherheiten. Die Reisezeiten bleiben getrennt.
2. Wenn beide Bedienfelder das ACG8069-Funkmodul montieren, entfernen Sie es von einem der beiden Bedienfelder (das zum SLAVE-Bedienfeld wird).
3. Setzen Sie die Karten in die SERIAL COM / SYNC-Anschlüsse an den beiden Bedienfeldern ein.
4. Verbinden Sie die Karten mit einem abgeschirmten Bipolarkabel. Achten Sie dabei auf die Entsprechungen, Leitungen A und B der 485-Serie und den
Anschluss eines SH-Bildschirms des Kabels.
5. Geben Sie den APP-Kartencode APP8050 in die Systemsteuerung ein und registrieren Sie sie in der Cloud mit der RIB GATE-App.
6. Lassen Sie die APP-Karte in das Bedienfeld des Funkmoduls ACG8069 (MASTER) eingelegt.
7. Die Aktivierung der Bedienfeldsynchronisation muss NUR über die RIB GATE-App auf dem MASTER-Bedienfeld ausgewählt werden.
Es ist wichtig, dass der Parameter für die Synchronisierung mit der RIB GATE App im SLAVE-Bedienfeld nicht aktiviert ist.
Zu diesem Zeitpunkt beginnt die MASTER-Steuerkarte mit der Übertragung an die andere Steuerkarte, die sich automatisch als SLAVE anpasst.
Wenn Sie die Diagnose mit der RIB GATE App lesen, wird der Status der Steuerungen und Sicherheitseinrichtungen angezeigt, die an beide Bedienfelder
angeschlossen sind.
Beispiel 1:
Fotozellen, die an beide Karten angeschlossen, aber getrennt sind: PHOT 1 an den MASTER und PHOT 2 an den Sklaven.
Beide Zustände werden jedoch in der MASTER- oder SLAVE-Diagnose angezeigt.
Beispiel 2:
Fotozellen, die mit den beiden Steuerungen verbunden sind, PHOT 1 und PHOT 2 mit dem MASTER, PHOT 1 und PHOT 2 mit dem SLAVE.
Beide Zustände werden jedoch in der MASTER- oder SLAVE-Diagnose angezeigt.
Durch Unterbrechen eines Fotozellen-Infrarotstrahls wird dies auch auf der anderen Karte unterbrochen.
Wenn ein Hindernis erkannt wird (L1 24V oder P1 24V), führen beide Bedienfelder eine kurze Inversion mit Alarmaktivierung durch.
