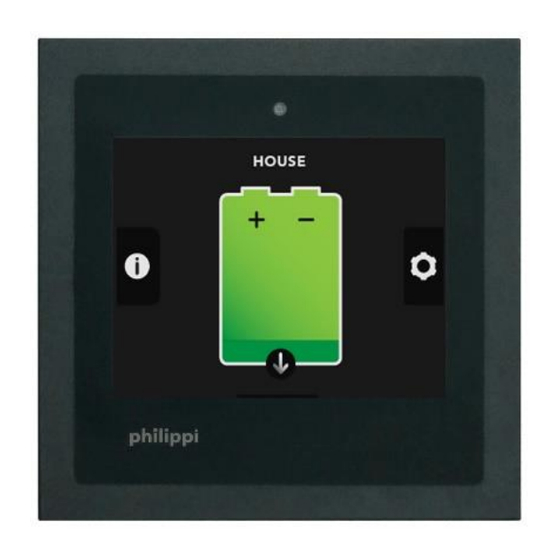

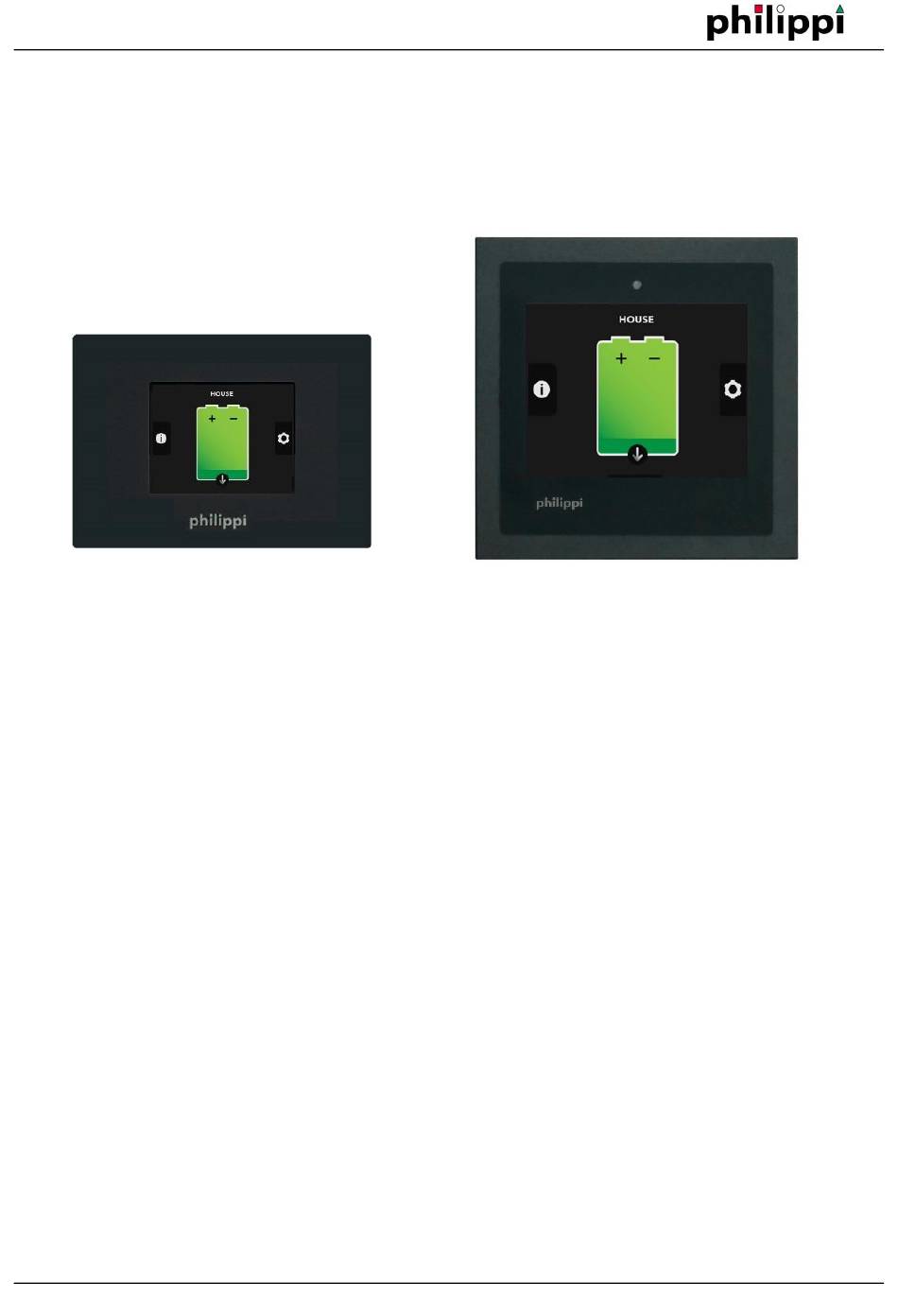

Lithium-Batterie-Monitor LBS / LBM
Vielen Dank, dass Sie sich zum Kauf des Batteriemonitors LBS / LBM entschlossen haben. Diese
Monitore sind die ideale Ergänzung zu den EPT-Lithium Batterien.
Optional kann zusätzlich ein Shunt SHP 300 / 348 angeschlossen werden, um die Auflösung der
Stromanzeige von 1A auf kleinere Ströme (bis zu 10 mA) zu erweitern. Somit können auch kleinste
Ströme unter 1 A (pro Batterie) angezeigt werden. Dies ist besonders bei Systemen aus mehreren
Batterien zu empfehlen, da die Grenze von 1A mit der Anzahl der eingebauten Batterien
multipliziert werden muss (min. anzeigbarer Strom bei 4 Batterien = 4 A).
Sie erkennen auf einen Blick:
• den aktuellen Ladezustand Ihrer EPT-Lithium Batterie(n)
• Lade- und Entladeströme
• die Batteriespannung
• die restliche Betriebszeit bis zum einstellbaren Kapazitätsalarm der EPT-Lithium Batterie
Der Batteriemonitor visualisiert die Daten von einer oder mehreren EPT-Lithium Batterie(n). Damit
kann die EPT-Lithium Batterie einfach überwacht und der aktuelle Zustand und auch eventuelle
Fehlerzustände abgelesen werden.
philippi elektrische systeme gmbh
Neckaraue 19
D-71686 Remseck am Neckar
REV 1A – APR 2021 - Software 1.0
EINBAU- und BEDIENUNGSANLEITUNG
MONITORE LBS / LBM
www. philippi-online.de
info@philippi-online.de
Tel: +49 (0)7146/8744-0
Seite 1
Inhaltsverzeichnis
Verwandte Anleitungen für Philippi LBS
Inhaltszusammenfassung für Philippi LBS
- Seite 1 EINBAU- und BEDIENUNGSANLEITUNG MONITORE LBS / LBM Vielen Dank, dass Sie sich zum Kauf des Batteriemonitors LBS / LBM entschlossen haben. Diese Monitore sind die ideale Ergänzung zu den EPT-Lithium Batterien. Optional kann zusätzlich ein Shunt SHP 300 / 348 angeschlossen werden, um die Auflösung der Stromanzeige von 1A auf kleinere Ströme (bis zu 10 mA) zu erweitern.
-
Seite 2: Allgemeine Information
1 Allgemeine Information 1.1 Verwendungszweck Der Batterie-Monitor LBS / LBM kann nur in Verbindung mit einer EPT-Lithium Batterie und optional dem Shunt SHP 300 / 348 an Kleinspannung DC 8-32 V bzw. DC 8-64 (Modell LBM) betrieben werden. Er ist zum Einsatz auf Yachten oder in Wohnmobilen konstruiert und darf nur in geschlossenen Räumen, die vor Regen, Feuchtigkeit, Staub und Kondenswasser geschützt sind,... -
Seite 3: Sicherheitshinweise
1.4 Haftungsausschluss Sowohl die Einhaltung dieser Bedienungsanleitung, als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Batterie-Monitors können von philippi elekrische systeme gmbh nicht überwacht werden. Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die aus fehlerhafter Installation und unsachgemäßem Betrieb entstehen. - Seite 4 Lithium-Batterie-Monitor LBS / LBM Monitors und der Kommunikationsleitung zu dem Shunt. Auf der Rückseite des LBM befindet sich eine 3-polige Anschlussklemme zur Stromversorgung des Monitors und der Kommunikationsleitung zu dem Shunt. Je nach Modell wird der Monitor von vorne mit dem beiliegenden Befestigungsschrauben oder von hinten über die rückseitige Klemmmontage montiert.
- Seite 5 Lithium-Batterie-Monitor LBS / LBM Nachfolgende Abbildung gibt eine Übersicht über den Anschluss des Monitors und des optionalen Shunt SHE 300 / SHE 348. Die LIN-Bus Verbindungsleitung zwischen Monitor und Shunt erfolgt über eine 1 adrige Leitung. Diese kann aus einer beliebigen oder vorhandenen Leitung bestehen.
- Seite 6 Lithium-Batterie-Monitor LBS / LBM 3.2. Bus-Verbindung mit den EPT-Lithium Batterien Zur Kommunikation des Monitors LBS / LBM mit den EPT-Lithium Batterien muss ein Bus-Netzwerk gemäß dem Schema aufgebaut werden. Der Bus ist potentialfrei aufgebaut und benötigt keine zusätzliche Bus-Stromversorgung. Er darf aber nicht mit anderen Netzwerken wie NMEA2000 oder P-Bus verbunden werden.
-
Seite 7: Einstellungen Am Monitor
Monitor ausgeschaltet ist. 4: LIN-Bus Kommunikation mit Display Über diese Leitung kommuniziert der Monitor LBS mit dem Shunt SHP 300 / 348. Diese Leitung kann mit einem beliebigem Kabel, vorzugsweise mit 1 mm² Querschnitt realisiert werden. 4. Einstellungen am Monitor Zum Aufruf der Einstellungen drücken Sie bitte im Hauptbildschirm das Zahnrad... - Seite 8 Lithium-Batterie-Monitor LBS / LBM 4.2 Einstellungen Display Nach Drücken auf „Display“ erscheint nebenstehendes Bild. Es können nun folgende Einstellungen vorgenommen werden: Sprache DE/FR/GB… Helligkeit max. 20 - 100% Helligkeit Auto ON/OFF Schwelle Nachtmodus OFF/x s/min. Auto Stand-by 0-10 min Anzeige Motorleistung...
- Seite 9 Lithium-Batterie-Monitor LBS / LBM der Wert für den Alarm Auto OFF auf Null gesetzt schaltet der Summer nicht aus. 4.3 Einstellungen Batterie Nach Drücken auf „Batterie“ erscheint nebenstehendes Bild. Es können nun folgende Einstellungen vorgenommen werden: Name Batterie DE/FR/GB… Name Batterie Aux Schwelle Kapazitätsalarm...
-
Seite 10: Betrieb
Lithium-Batterie-Monitor LBS / LBM Dann wird über den „Start“ Button der Scanvorgang gestartet. Im anschließenden Bild müssen die einzelnen Batterien gemäß der Installation angeordnet werden. Dabei müssen immer die zwei real in Reihe geschaltete Batterien im Schaubild ebenfalls übereinander angemeldet werden. Dies ist zwingend notwendig um die Gesamtkapazität und die Fehlermeldungen korrekt anzuzeigen! -
Seite 11: Software Update / Loggingfunktion (Nur Bei Lbm)
Lithium-Batterie-Monitor LBS / LBM Die Balkenhöhe der Batterie den aktuellen Ladezustand an. Durch Drücken auf das Batterie-Symbol kann auf die Anzeige von aktuellem Strom und Spannung umgeschaltet werden. Wird an der unteren Kante der Batterie ein Pfeil angezeigt, wird die Batterie geladen. -
Seite 12: Konformitätserklärung
Lithium-Batterie-Monitor LBS / LBM 7. Technische Daten Modell Monitor Versorgungsspannung DC 8-32 V DC 8-64 V Stromaufnahme max. 60 mA @ 12 V Stromaufnahme sleep-mode 5 mA @ 12 V Abmessungen B 105 x H 75 x T 40 mm...
