Sehr geehrter Kunde, sehr geehrte Kundin,

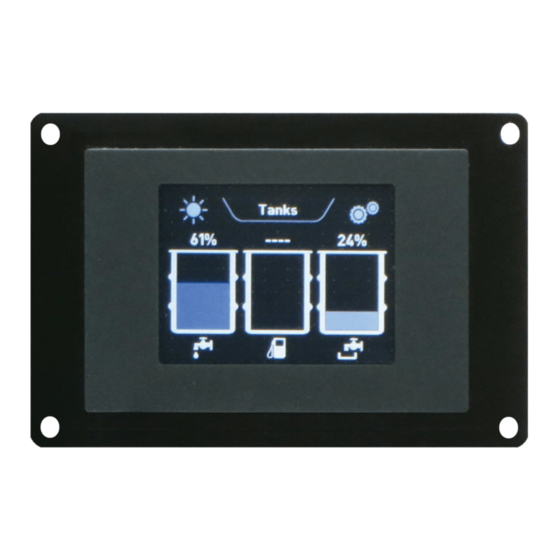

vielen Dank, das Sie sich zum Kauf des Batterie-/Tank-Monitors PDM entschieden haben. Dieser
Batterie-/Tank-Monitor zeigt Ihnen die Batteriespannungen Ihrer Starter- und Servicebatterie
sowie die Füllstande von bis zu 3 Tanks an.
philippi elektrische systeme gmbh
Neckaraue 19
D-71686 Remseck am Neckar
PDM_1C - JUL 17
BEDIENUNGS- und MONTAGE-
ANLEITUNG
Batterie- Tank-Monitor
PDM 100/200
www. philippi-online.de
info@philippi-online.de
Tel: +49 (0)7146/8744-0,Fax-22
Seite
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Philippi PDM 100
Inhaltszusammenfassung für Philippi PDM 100
- Seite 1 Dank, das Sie sich zum Kauf des Batterie-/Tank-Monitors PDM entschieden haben. Dieser Batterie-/Tank-Monitor zeigt Ihnen die Batteriespannungen Ihrer Starter- und Servicebatterie sowie die Füllstande von bis zu 3 Tanks an. philippi elektrische systeme gmbh www. philippi-online.de Neckaraue 19 info@philippi-online.de...
-
Seite 2: Vorsichtsmassnahmen - Garantie
Diese Bedienungsanleitung muss sorgfältig aufbewahrt werden und vor jedem Eingriff eingesehen werden, denn sie enthält alle Informationen über die Bedienung des Gerätes. Dieses Dokument ist Eigentum von philippi elektrische systeme GmbH; alle darin enthaltenen Informationen gelten für das dazugehörige Produkt. Die Firma behält sich das Recht vor, die Spezifikationen ohne Vorankündigung zu ändern. -
Seite 3: Garantie
11. durch den Transport und / oder die Beförderung hervorgerufene offensichtliche oder versteckte Mängel (Reklamationen müssen an den Transportunternehmer gerichtet werden) Unsere Garantie kann in keinem Fall einen Anspruch auf Schadensersatz begründen. philippi elektrische systeme GmbH kann nicht für Schäden aufgrund der Bedienung des Batterieladegerätes verantwortlich gemacht werden. -
Seite 4: Elektrischer Anschluss
Monitor PDM 2.1 ELEKTRISCHER ANSCHLUSS Stromversorgung Monitors erfolgt über eine abgesicherte Leitung an den Klemmen 2 und 3 (von links gezählt). Die beiden Messleitungen der Spannungsmessung werden über an den Batterie - Pluspolen abgesicherte Klemmen 4 Leitungen an den und 5 angeschlossen. - Seite 5 Verfügung: 3.1 (Tank) Sensor Folgende Tankgeber können eingestellt werden: Anschluss an Klemme 10 - 8 für Tank 1,2,3 philippi TGT / TGW (10 - 180 Ω) Pegelschalter 1 Stufe User [Ω] freie Einstellung des Widerstandsbereiches, siehe auch 3.1.1 Anschluss an Klemme 7, 6 für Tank 2,3 TDS / User [V] 0,5 –...
