Allgemeine Technische Daten; Tabelle Der Technischen Daten; Aufstellungsanleitungen; Installation - Multi 40/40Dind-L Bedienungsanleitung

MODELL
ABMESSUNGEN cm
STROMZUFUHR
MAXIMALE
STROMAUFNAHME A
HÖCHSTLEISTUNG kW
VERSORGUNGSLEITUNG
MINIMUM LÜFTUNG (
Eingang)
MINIMUM LÜFTUNG
(Ausgang)
HÖCHSTRAUMTEMPER
ATUR
IN DER
GENERATORRAUM
Das technische Typenschild befindet sich auf der Vorderseite des Geräts (siehe Zeichnung unter Punkt "Elektrischer
Anschluss") und enthält alle für den Anschluss notwendigen Daten.
Beim Aufstellen muss das Gerät mit der Wasserwaage nivelliert werden; kleine Höhenunterschiede können mit den
regulierbaren Füßen ausgeglichen werden (auf- oder zudrehen). Der Hauptschalter oder die Steckdose müssen sich in
der Nähe des Geräts befinden oder leicht zugänglich sein.
Es empfiehlt sich, das Gerät unter einer Absaughaube zu platzieren, damit Dämpfe schnell abgezogen werden können.
Wenn das Gerät in der Nähe von Wänden oder Trennwänden, Küchenschränken, dekorativen Verkleidungen, usw.
DE

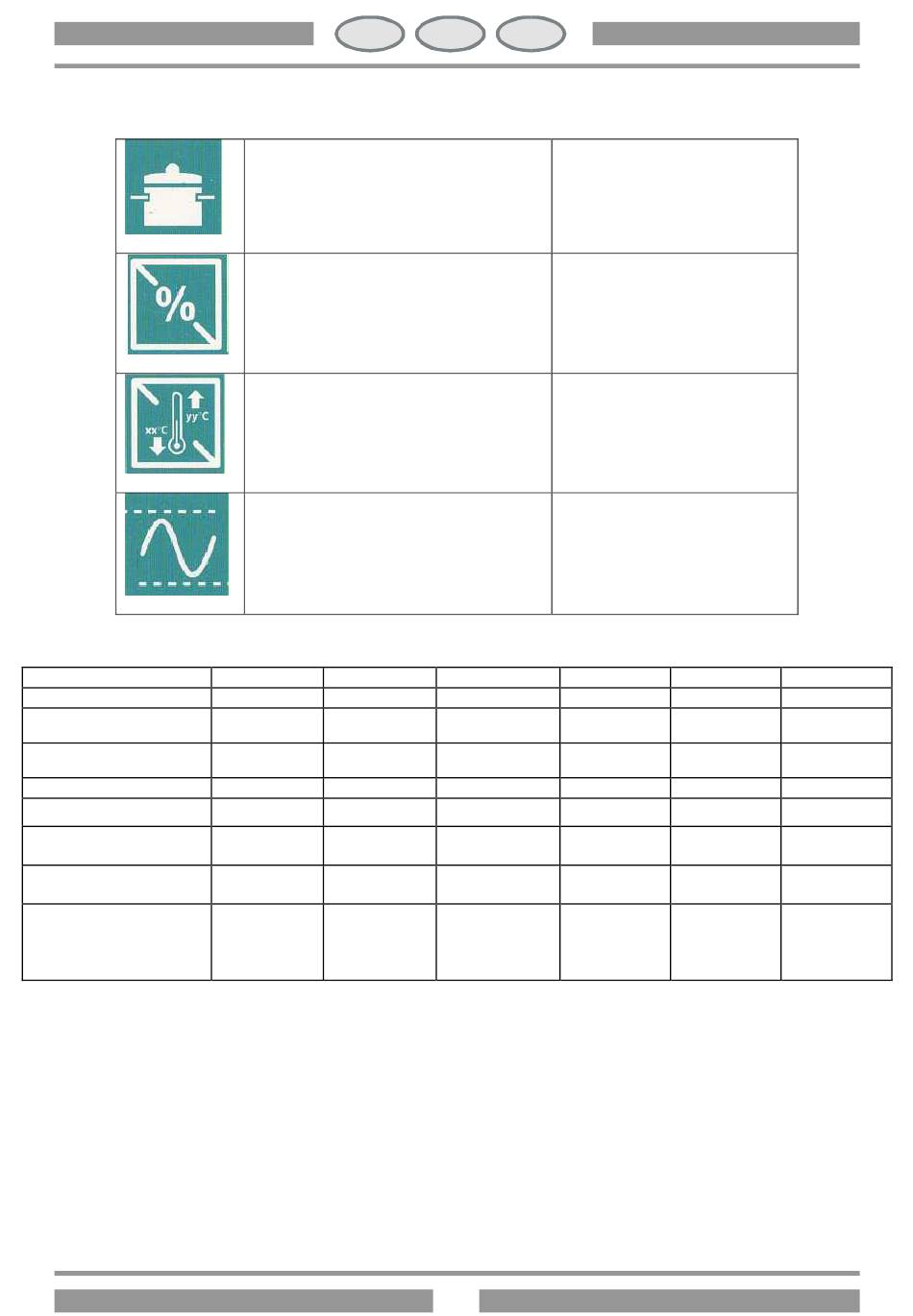

ALLGEMEINE TECHNISCHE DATEN

Min. Pfannenboden Ø
Relative Luftfeuchtigkeit
Umgebungstemperatur: Betrieb
Spannungstoleranz:
Netzfrequenz

TABELLE DER TECHNISCHEN DATEN

PCID-64ET... PCID-68ET... PCIWD-64ET... PCID-84ET... PCID-44ET... PCID-88ET...
40x60x31h 80x60x31h
400V~3 400V~3
50/60Hz 50/60Hz
14,4 A 29 A
10 kW 20 kW
4x1,5 mm² 4x4mm²
100 cm² 165 cm²
150 cm² 200 cm²
35°C 35°C

AUFSTELLUNGSANLEITUNGEN

INSTALLATION

AT CH
120 mm
10% bis 90% nicht
kondensierend
0°C ÷ 40°C
-10% ÷ +6%
50 – 60 Hz
40x60x31h 40x80x31h
400V~3 400V~3
50/60Hz 50/60Hz
7,2 A 14,4 A
5 kW 10 kW
4x1,5 mm² 4x1,5 mm²
50 cm² 100 cm²
82 cm² 150 cm²
35°C 35°C
25
80x80x31h
40x40x31h
400V~3 400V~3
50/60Hz 50/60Hz
29 A
7,2 A
20 kW
5 kW
4x1,5 mm² 4x4 mm²
50 cm² 165 cm²
82 cm² 200 cm²
35°C 35°C
