Vorsignale am Hauptsignalmast
All dies ist mit dem SignalPilot machbar. Sehen wir uns an einem
Beispiel an, wie es gemacht werden kann.

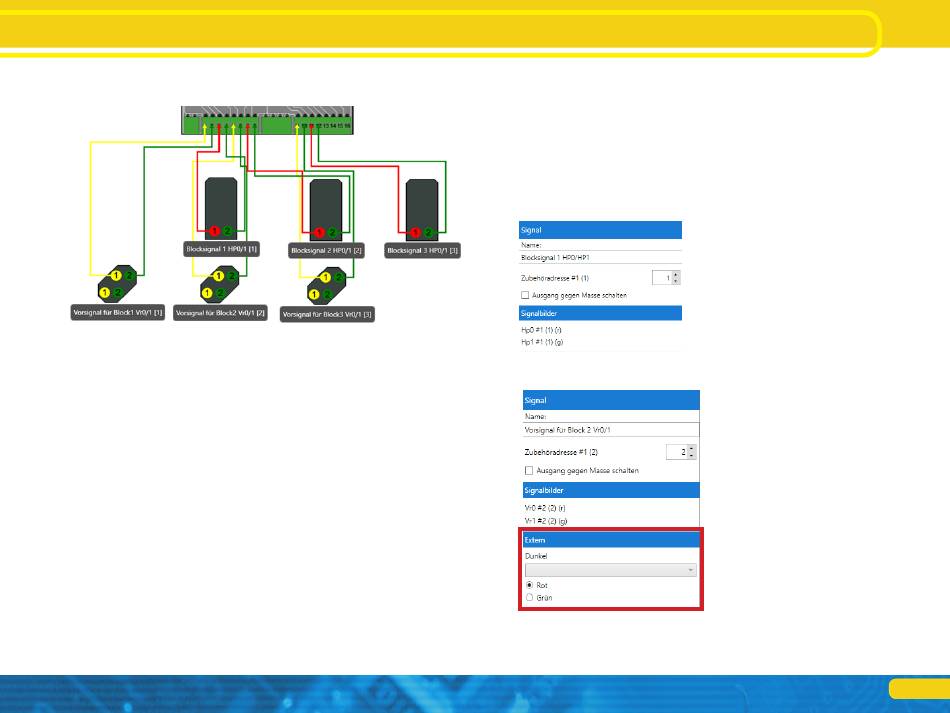

Unser Beispiel besteht aus drei Blocksignalen, die jeweils mit Wei-
chennummer eins, zwei und drei geschaltet werden können. In
unserem Beispiel ist die Verdrahtung unerheblich, es zählen nur
die Weichennummern.
• Am Mast des ersten Blocksignals hängt das Vorsignal für das
Blocksignal 2. Daher erhält es auch die dessen Weichennummer
(hier: 2), damit die Anzeige synchron ist.
• Am Mast des zweiten Blocksignals hängt das Vorsignal für das
Blocksignal 3. Daher erhält es auch die dessen Weichennummer
(hier: 3), damit die Anzeige synchron ist.
Mit diesen Einstellungen ist schon sichergestellt, dass die Vorsig-
nale immer das zum zugehörigen Hauptsignal passende Signalbild
darstellen.
6.14.1. Dunkeltastung
Jetzt muss noch konfiguriert werden, dass das Vorsignal dunkel
sein muss, wenn das am SELBEN MAST (!) befindliche Hauptsi-
gnal HP0 zeigt. Hierzu konfigurieren wir zuerst das Vorsignal für
Block 2.
• Markieren Sie das Hauptsignal, an dessen Mast sich das Vorsignal
für Block 2 befindet. Dies ist Blocksignal 1 im Beispiel. Merken
Sie sich, welche Adresse und vor allem, welche der SANs dieses
Blocksignal auf HP0 stellen. In unserem Beispiel ist dies SAN #2 (r)
• Markieren Sie nun das Vorsignal das am selben Mast hängt und
sehen Sie sich dessen Eigenschaften an:
• In der Eigenschaft „Extern" legen Sie nun fest, welche andere(n)
Weichennummer aktiv sein müssen, um dieses Signal DUNKEL zu
schalten. Wählen Sie SAN 1 „rot" aus:
25
